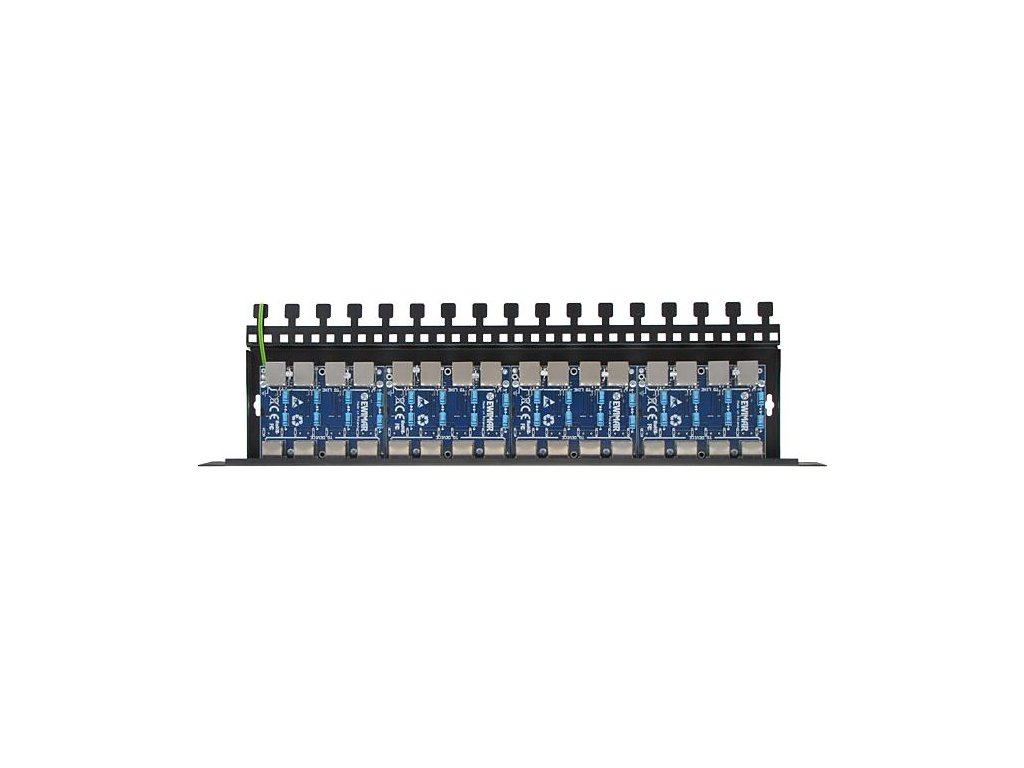

16kanálový bezpečnostní panel LAN s přepěťovou ochranou PoE EWIMAR PTF-516R-ECO/PoE

Kód: 16436
8 248,03 Kč 6 873,36 Kč bez DPH
7 dní od objednávky
Možnosti doručení

Detailní informace

Garance doručení
Garance doručení
nepoškozeného zboží
Technicka podpora
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Vlastní sklady
Přes 1 500 000 produktů na našich skladech

Detailní popis produktu

PTF-16R-ECO/PoEje16kanálový zařízení kombinující systém krouceného páruUTP 5. kategorie s přepěťovou ochranou, která chrání síť LAN a napájecí vedení PoE před bleskem. Systém je založen na čtyřkanálových vyměnitelných modulech, které lze libovolně vybírat a vytvořit tak nejoptimálnější zařízení pro požadavky každé instalace.

V popsaném modelu jsou nainstalovány 4 moduly PTF-4R-ECO, npanel může být dodán s konfigurací různých modulů a jejich různým počtem v závislosti na vašich potřebách. Skříň patch-panelu je vybavena speciálními otvory určenými k upevnění kabelů LAN pomocí kabelových stahovacích pásků. Přídavné otvory umožňují použít pro každý kabel dvakrát stahovací pásky, což zvyšuje mechanickou pevnost připojených vodičů.

Panel je určen k montáži do 19" racku, obsahuje však také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot.
Zařízení chrání síť LAN před přepětím způsobeným bleskem, elektrostatickými výboji a vandalismem

Řada ECO se doporučuje pro instalace CCTV, kde jsou koncová zařízení (kamery, DVR, přepínače) umístěna uvnitř budov. Pro ochranu venkovních kamer namontovaných na sloupech nebo střechách je třeba použít panely řady PRO nebo Extreme.

Zabezpieczenie przepięciowe do sieci LAN
patchpanel z funkcja poe.png


Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu, které vznikají vůči zemi (ionizující vodiče), a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích.
Tyto impulsy mají destruktivní vliv na zesilovače rozhraní Ethernet, a to i přes galvanické oddělení použité na hardwarové vrstvě

PTF-16R-ECO/PoE je speciálně navržen pro zařízení CCTV napájená z přepínačů PoE. Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné komponenty před poškozením v případě dlouhodobého přepětí a umožňují odstupňování ochrany.

Pro dosažení plné účinnosti zařízení je nutné jej připojit k uzemnění (splňující požadavky stanovené platnými předpisy) nebo k vodiči PE elektrické instalace. Nedoporučuje se připojovat uzemňovací vodič zařízení k systému ochrany před bleskem v budově.


ethernet surge protector PTU-16R-eco-poe
Zjednodušené blokové schéma

Technická specifikace:

NÁZEV PARAMETRU
VALUE
Datová linka
Počet kanálů
16
Stupně ochrany
2 (ionizační jiskřiště, ochranný můstek)
Kapacita mezi linkami pro data
6-8pF @ 0V, 1Mhz
Kapacita vedení k zemi pro data
< 1pF
Úroveň ochrany dat mezi linkami
6V-1kV, 20V @ 100A , 8/20uS Vc
Maximální napětí Uc pro data
6,8V
Maximální výkon 8/20uS
2kW
Linka PoE
Počet kanálů16
Stupně ochrany2 (ionizační jiskřiště, transil)
Úroveň ochrany mezi linkami pro PoE 10/1000uS600W / 100A, 10/1000uS
Maximální napětí Uc pro PoE58V
Úroveň ochrany vedení proti zemi90V-4kV, 2~4kA, 8-20uS
Maximální napětí mezi vedením a zemí90VDC
Provozní standard PoEsplňuje požadavky normy IEEE 802.3af typu B
Společné rysy
Vstupní konektor (linka)RJ-45
Výstupní konektorRJ-45
Výstup uzemněníAno - pro ionizující jiskry
Montáž1U 19" rack, montáž na stěnu
Další možnostiVyměnitelné moduly různých typů, ochranný kryt
Rozměry480 x 41 x 130 (mm)
Provozní teplota-30~+60°C
Zákaz kopírování a duplikování obsahu! Výše uvedený obsah je vyhrazen výhradně pro použití společností Ewimar. Pokud chcete umístit produkt na své webové stránky, kontaktujte naše obchodní oddělení a získejte obecný obsah.

Doplňkové parametry

Kategorie: Jiné
Hmotnost: 0.3 kg
