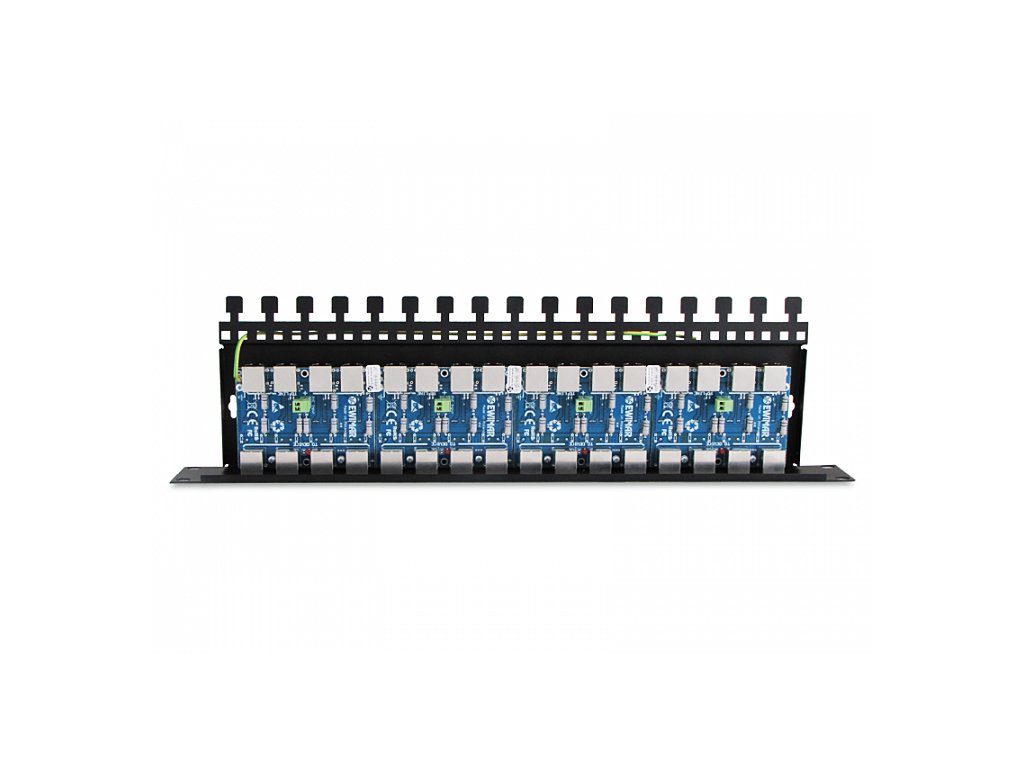

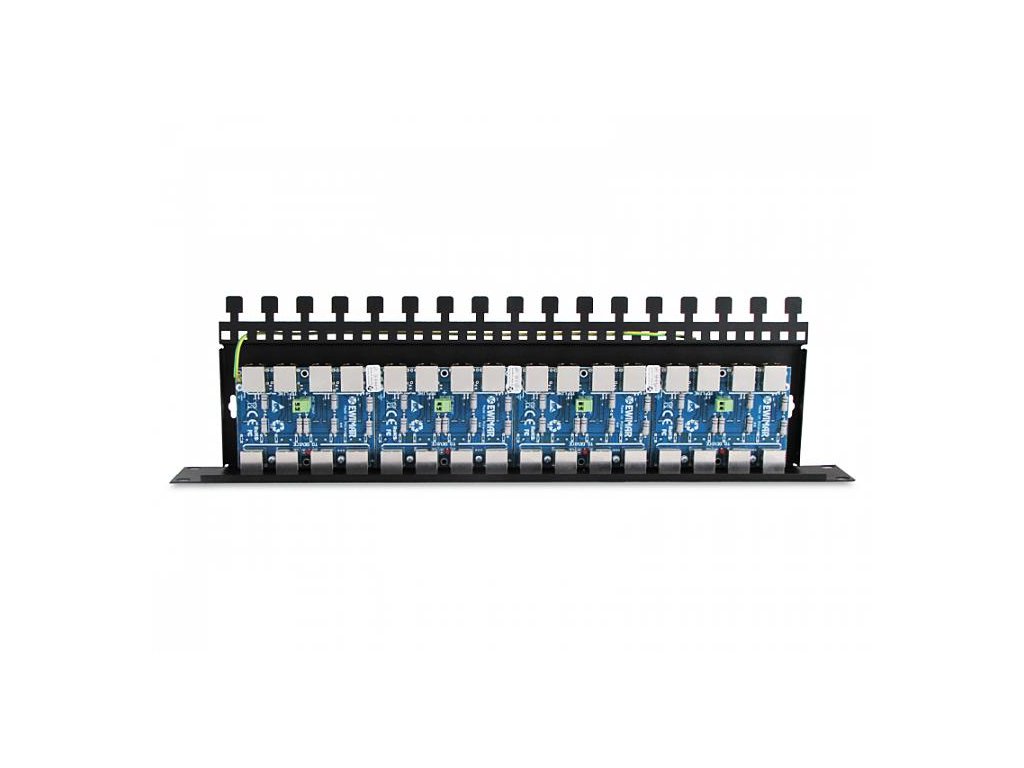

16kanálový bezpečnostní panel řady PRO se zvýšenou přepěťovou ochranou RJ45 / RJ45 s InPoE EWIMAR PTF-516R-PRO/InPoE
Kód: 16373
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
PTF-16R-PRO/InPoE je to 16-kanál speciální zařízení pro LAN, integrované s ochranouzvýšený účinnost eliminace přepětí v sítích LAN.
Zařízení pracuje s kabely kategorie 5 UTP a FTPpři zachování kontinuity obrazovky. Vstupní a výstupní připojení jsou realizována nazásuvky RJ45jedná se o univerzální systém založený na čtyřkanálových vyměnitelných modulech, které při správném výběru mohou vytvořit nejoptimálnější zařízení pro požadavky jakékoli instalace. Jedná se o všestranný systém založený na čtyřkanálových vyměnitelných modulech, které při správném výběru mohou vytvořit nejoptimálnější zařízení pro požadavky jakékoli instalace.
V popsaném modelu jsou namontovány 4 moduly PTF-4R-PRO/InPoE.
Verze InPoE má přídavnou zástrčku se šroubovací svorkou pro napájení kamer pomocí standardu PoETím se eliminuje potřeba drahých přepínačů PoE a snižuje se riziko poškození jediného zdroje napájení, kterým je v tomto případě přepínač PoE.
Linka PoE má nezávislou ochranu napájecího kanálu. Po výskytu zkratu nebo přetížení je obvod dočasně odpojen, dokud odebíraný proud nedosáhne hodnoty, která není vyšší než jmenovitá. Použitá pojistka je moderním prvkem vícenásobného vypnutí. Ochrana má 2 ochranné stupně s vysokou účinností, které jsou schopny chránit síť LAN, když jsou IP kamery nebo jiná síťová zařízení instalována mimo budovu.
V popsaném modelu jsou namontovány 4 moduly PTF-4R-PRO/InPoE.
Verze InPoE má přídavnou zástrčku se šroubovací svorkou pro napájení kamer pomocí standardu PoETím se eliminuje potřeba drahých přepínačů PoE a snižuje se riziko poškození jediného zdroje napájení, kterým je v tomto případě přepínač PoE.
Linka PoE má nezávislou ochranu napájecího kanálu. Po výskytu zkratu nebo přetížení je obvod dočasně odpojen, dokud odebíraný proud nedosáhne hodnoty, která není vyšší než jmenovitá. Použitá pojistka je moderním prvkem vícenásobného vypnutí.
Skříň patch-panelu je vybavena speciálními otvory určenými k upevnění kabelů LAN pomocí kabelových stahovacích pásků. Přídavné otvory umožňují použít pro každý kabel dvakrát stahovací pásky, což zvyšuje mechanickou pevnost připojených vodičů.
Panel je určen k montáži do 19" racku, ale obsahuje otvory pro montáž na stěnu. Po instalacivolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot.
Zařízení chrání síť LAN před přepětím způsobeným bleskem, elektrostatickými výboji a vandalismem
Zařízení účinně chrání instalaci systémů CCTV, kde jsou zařízení instalována venku, avšak v případě zařízení namontovaných na střechách nebo sloupech se doporučuje použít panel řady Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu generovaných směrem k zemi (plynové chrániče) a impulsů indukovaných mezi jednotlivými vodiči párů UTP/FTP při výbojích.
Zařízení účinně chrání instalaci systémů CCTV, kde jsou zařízení instalována venku, avšak v případě zařízení namontovaných na střechách nebo sloupech se doporučuje použít panel řady Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu generovaných směrem k zemi (plynové chrániče) a impulsů indukovaných mezi jednotlivými vodiči párů UTP/FTP při výbojích.
Tyto impulsy mají destruktivní vliv na zesilovače rozhraní Ethernet, a to i přes galvanické oddělení použité na hardwarové vrstvě
PTF-16R-PRO/InPoE je speciálně navržen pro napájení zařízení CCTV pomocí PoE.
Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné prvky před poškozením v případě déle trvajícího přepětí a umožňují odstupňování ochrany.
Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné prvky před poškozením v případě déle trvajícího přepětí a umožňují odstupňování ochrany.
Pro dosažení plné účinnosti zařízení je nutné jej připojit k uzemnění (splňující požadavky stanovené platnými předpisy) nebo k vodiči PE elektrické instalace. Nedoporučuje se připojovat uzemňovací vodič zařízení k systému ochrany před bleskem v budově.
Zjednodušené blokové schéma
Technické specifikace:
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
|---|---|
| Počet kanálů | 16 |
| Stupně ochrany | 2 (ochrana proti plynu, ochranný můstek) |
| Kapacita mezi linkami | 6-8pF @ 0V, 1Mhz |
| Kapacita vedení k zemi | < 1pF |
| Úroveň ochrany mezi linkami | 6V-1kV, 20V @ 100A , 8/20uS |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS Vc |
| Maximální napětí Uc | 6,8V |
| Maximální výkon 8/20uS (line-to-line) | 2kW |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Linka PoE | |
| Počet kanálů | 16 |
| Stupně ochrany | 2 (ochrana proti plynu, ochranný můstek) |
| Úroveň ochrany mezi linkami pro PoE 10/1000uS | 600W / 100A, 10/1000uS |
| Maximální napětí Uc pro PoE | 58V |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Provozní standard PoE | splňuje požadavky normy IEEE 802.3af typu B |
| Společné rysy | |
| Vstupní konektor | RJ-45 |
| Výstupní konektor | RJ-45 |
| Výstup uzemnění | Ano |
| Montáž | 1U 19" rack, montáž na stěnu |
| Další možnosti | Vyměnitelné moduly různých typů, ochranný kryt |
| Rozměry | 480 x 41 x 130 (mm) |
| Provozní teplota | -30~+60°C |
Doplňkové parametry
| Kategorie: | Jiné |
|---|---|
| Hmotnost: | 0.3 kg |
