16kanálový oddělovač AHD, HD-CVI, HD-TVI s přepěťovou ochranou EWIMAR LHSO-16R-EXT
Kód: 16425
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu

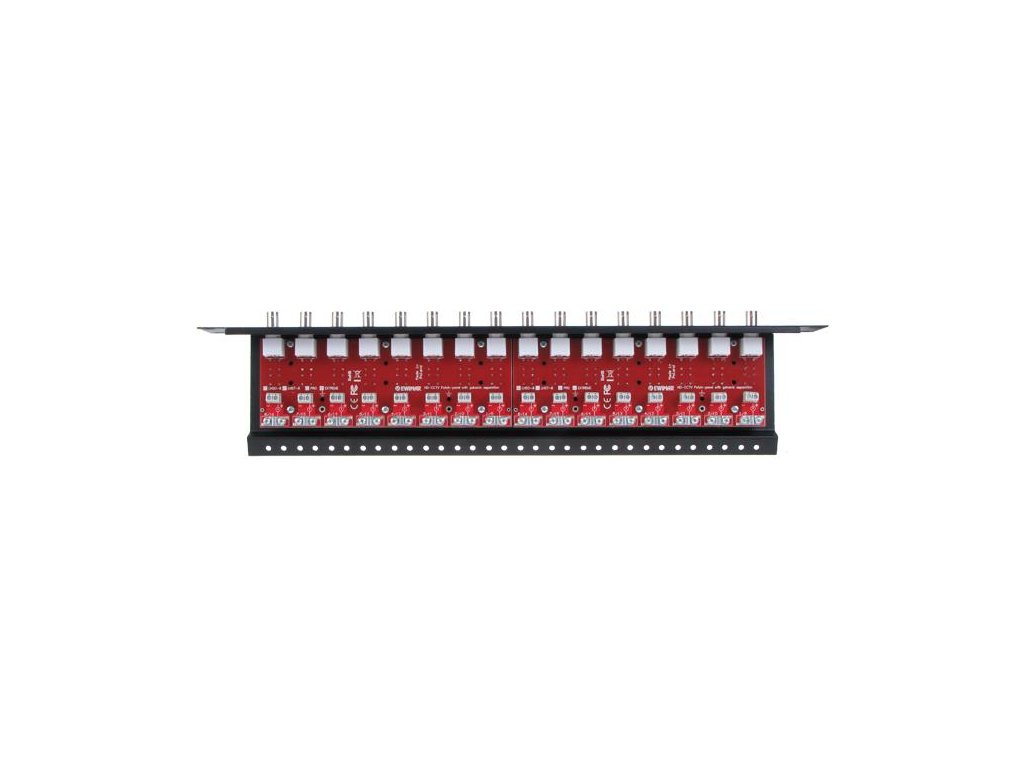

LHSO-16R-EXT je 16kanálový instalační a ochranný panel, který se montuje do 19" racku. Je určen pro instalace CCTV s vysokým rozlišením založené na standardech HD-CVI, AHD a HD-TVI. Jedná se o multifunkční zařízení, které usnadňuje připojení a pokládku velkého množství koaxiálních kabelů a také chrání instalaci před přepětím a bleskem.
Organizátor kabelů - usnadňuje připojení koaxiálních kabelů bez nutnosti lisování konektorů BNC a umožňuje jejich pevné a trvalé upevnění, což je chrání před ztrátou spojení nebo náhodným vytažením.
Přepěťová ochrana - chrání přijímací zařízení (DVR) před bleskovými výboji, přepětím a sabotážemi. Vestavěné plynové ochrany se systémem odvádění náboje chrání instalace CCTV před pronikáním přepětí do zařízení, navíc je každý videoobvod chráněn před nárůstem napětí mezi jednotlivými vodiči kabelu.
Galvanický odlučovač - každý videokanál je vybaven pasivním galvanickým oddělovačem, který odděluje kamery od přijímacích zařízení (DVR). Jedná se o nejúčinnější způsob ochrany těchto zařízení před vlivem zemní smyčky, která může vzniknout při jejich instalaci na kovové konstrukce nebo při napájení z různých zdrojů proudu. Efekt zemní smyčky způsobuje viditelné rušení obrazu a v extrémních případech vede k poškození kamer nebo záznamových zařízení. K velkému proudovému impulsu v zemní smyčce dochází také při výbojem blesku a galvanický oddělovač účinně snižuje riziko poškození.
Vestavěné pojistky MOSFET - wvysoce účinná přepěťová ochrana je doplněna inovativními pojistkami MOSFET, které odpojují vstupní obvodběhem 1μS pokud přípustný rázový proud překročí 1mA. Chrání tlumivky vestavěných oddělovačů před poškozením průtokem vysokého proudu (zkrat na vedení, vysoké hodnoty přepětí) - po odeznění nebezpečí se spojení obnoví i v rámci sítě1μS.
Připojovací patch panel - všechny videosignály procházející přes LHSO jsou vyvedeny pomocí vysoce kvalitních zásuvek BNC. Propojení s přijímacími zařízeními (DVR) se provádí pomocí propojovacích kabelů BNC, které umožňují snadné přepínání zdroje signálu mezi jednotlivými video kanály. Pro zajištění trvanlivého a stabilního připojení se doporučuje používat vysoce kvalitní propojovací kabely, které jsou rovněž k dispozici u společnosti Ewimar.
Distributor energie - volitelná montážní deskaLKO-FPS napájí každou kameru zvlášť pomocí samostatných automatických pojistekTím je systém CCTV chráněn před úplná neutralizace zkratováním napájecího vedení v jednom z kanálů. Stav napájení jednotlivých kanálů je signalizován LED diodami a v případě zkratu je vydán dodatečný zvukový signál. Takto vytvořený centrální napájecí systém lze snadno vybavit systémem nouzového napájení založeným na vyrovnávacím zdroji napájení. Napájecí zdroj používaný s deskou FPS by měl mít rezervní proudovou kapacitu alespoň 50 % svého jmenovitého odběru, aby při zkratu nedošlo k jeho vypnutí (to platí pro impulsní zdroje).
Organizátor kabelů - usnadňuje připojení koaxiálních kabelů bez nutnosti lisování konektorů BNC a umožňuje jejich pevné a trvalé upevnění, což je chrání před ztrátou spojení nebo náhodným vytažením.
Přepěťová ochrana - chrání přijímací zařízení (DVR) před bleskovými výboji, přepětím a sabotážemi. Vestavěné plynové ochrany se systémem odvádění náboje chrání instalace CCTV před pronikáním přepětí do zařízení, navíc je každý videoobvod chráněn před nárůstem napětí mezi jednotlivými vodiči kabelu.
Galvanický odlučovač - každý videokanál je vybaven pasivním galvanickým oddělovačem, který odděluje kamery od přijímacích zařízení (DVR). Jedná se o nejúčinnější způsob ochrany těchto zařízení před vlivem zemní smyčky, která může vzniknout při jejich instalaci na kovové konstrukce nebo při napájení z různých zdrojů proudu. Efekt zemní smyčky způsobuje viditelné rušení obrazu a v extrémních případech vede k poškození kamer nebo záznamových zařízení. K velkému proudovému impulsu v zemní smyčce dochází také při výbojem blesku a galvanický oddělovač účinně snižuje riziko poškození.
Vestavěné pojistky MOSFET - wvysoce účinná přepěťová ochrana je doplněna inovativními pojistkami MOSFET, které odpojují vstupní obvodběhem 1μS pokud přípustný rázový proud překročí 1mA. Chrání tlumivky vestavěných oddělovačů před poškozením průtokem vysokého proudu (zkrat na vedení, vysoké hodnoty přepětí) - po odeznění nebezpečí se spojení obnoví i v rámci sítě1μS.
Připojovací patch panel - všechny videosignály procházející přes LHSO jsou vyvedeny pomocí vysoce kvalitních zásuvek BNC. Propojení s přijímacími zařízeními (DVR) se provádí pomocí propojovacích kabelů BNC, které umožňují snadné přepínání zdroje signálu mezi jednotlivými video kanály. Pro zajištění trvanlivého a stabilního připojení se doporučuje používat vysoce kvalitní propojovací kabely, které jsou rovněž k dispozici u společnosti Ewimar.
Distributor energie - volitelná montážní deskaLKO-FPS napájí každou kameru zvlášť pomocí samostatných automatických pojistekTím je systém CCTV chráněn před úplná neutralizace zkratováním napájecího vedení v jednom z kanálů. Stav napájení jednotlivých kanálů je signalizován LED diodami a v případě zkratu je vydán dodatečný zvukový signál. Takto vytvořený centrální napájecí systém lze snadno vybavit systémem nouzového napájení založeným na vyrovnávacím zdroji napájení. Napájecí zdroj používaný s deskou FPS by měl mít rezervní proudovou kapacitu alespoň 50 % svého jmenovitého odběru, aby při zkratu nedošlo k jeho vypnutí (to platí pro impulsní zdroje).
Zjednodušené blokové schéma
Panel lze namontovat na přední nebo zadní lištu skříně RACK. Po použití úhlových držáků LK-MOUNT je panel nakloněn pod úhlem 45 stupňů, což umožňuje snadný přístup k oběma zásuvkám BNC a ke konektorům vodičů vstupujících ze strany kamer, navíc příjemné upuštění vodičů nezpůsobí jejich přetržení a zvyšuje životnost. Díky nastavení úhlu je velmi snadné namontovat více panelů, aniž by byl omezen přístup k jakýmkoli přípojkám.
Poznámky k instalaci - Panel by měl být vždy namontován na straně přijímacího zařízení (rekordéru BNC) - zásuvky BNC vždy fungují jako video výstup - směr signálu neobracejte. Pro zajištění vysoké účinnosti ochrany by měl být uzemňovací vodič rozváděče připojen ke speciálně vyrobené uzemňovací soustavě nebo k blízkému uzemněnému bodu PE vedení. Je třeba dbát na co nejkratší vzdálenost od země - příliš dlouhá vzdálenost zpožďuje reakci na přepětí.
| Technické specifikace: | |
| Počet videokanálů | 16 |
| Impedance | 75 Ohmů |
| Vstupní konektor (Line) | Šroubové spoje s nízkými ztrátami |
| Výstupní konektor (zařízení) | Zásuvka BNC |
| Frekvenční odezva | 50MHz |
| Tlumení | 0,5 dB při 1 MHz |
| Úroveň izolace | 800 V DC |
| Přepěťová ochrana | Plyn, transil, pojistka MOSFET |
| Ochrana vedení/obrazovky proti zemi | Plynový chránič 90v, 2x10kA @ 8/20uS |
| Ochrana od obrazovky k řádku | Ochranný můstek 5V, 15A @ 8/20uS |
| Kapacita ochranného obvodu | přibližně. 10pF |
| Doba odezvy na přepětí | 1nS |
| Doba odezvy pojistky MOSFET | 1uS |
| Provozní teplota | -40˚C až +60˚C |
| Rozměry | 16" / 1U rack |
Doplňkové parametry
| Kategorie: | Video oddělovače |
|---|---|
| Hmotnost: | 0.3 kg |
