8kanálová řada EXTREME s ochranou IP a PoE EWIMAR PTF-58R-EXT/PoE
Kód: 16355
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
PTF-8R-EXT/PoE je špičková ochrana obsahující 3 stupně ochrany. Mimo jiné využívá automatické pojistky MOSFET s dobou odezvy 1uS, které fungují jako superrychlý oddělovací prvek. To poskytuje velmi vysokou úroveň ochrany proti přepětí i náhlým skokům v rozdílech potenciálů. Doporučuje se pro ochranu směrovačů / přepínačů / IP kamer - namontovaných na stožárech, stožárech nebo střechách, kde jsou obzvláště vystaveny bleskovým výbojům.
Zařízení je založeno na dvou vyměnitelných čtyřkanálových modulech umístěných v jednom krytu. To zajišťuje bezproblémovou výměnu v případě poruchy nebo použití modulů z jiné řady pro přizpůsobení potřebám instalace.

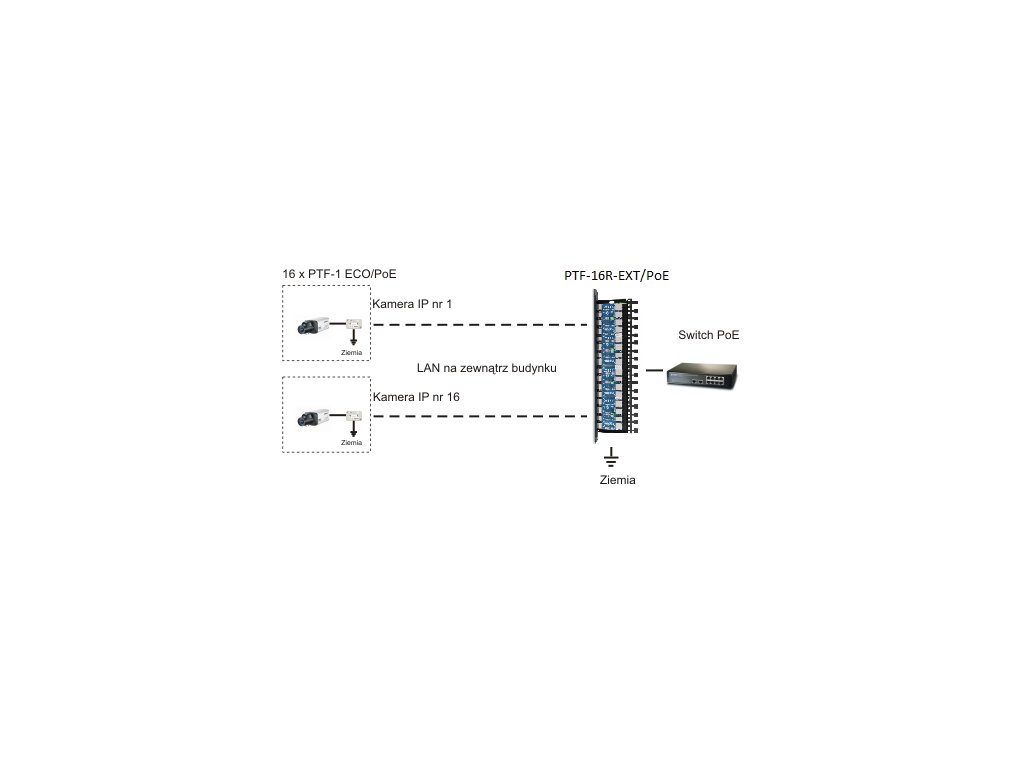

Příklad aplikace

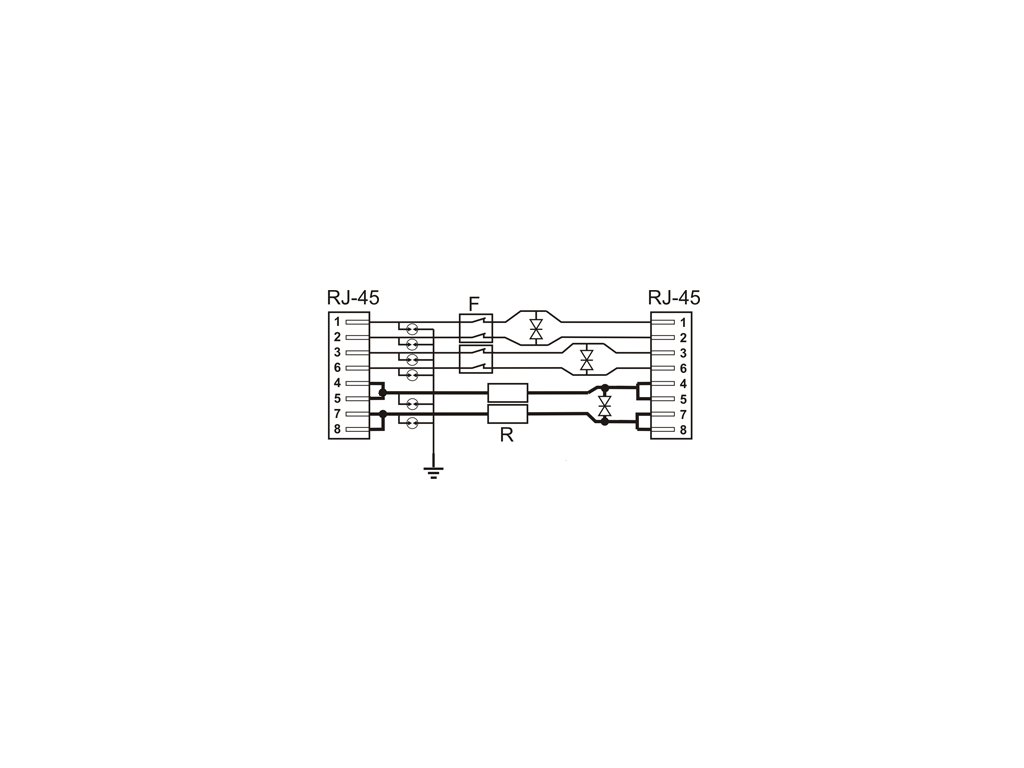

Zjednodušené blokové schéma jednoho kanálu
Řešení řady PRO
Ke každému zakoupenému panelu řady EXTREME dostanete od společnosti Ewimar dárek zdarma.
Řešení v řadě EXTREME
Zařízení je založeno na dvou vyměnitelných čtyřkanálových modulech umístěných v jednom krytu. To zajišťuje bezproblémovou výměnu v případě poruchy nebo použití modulů z jiné řady pro přizpůsobení potřebám instalace.

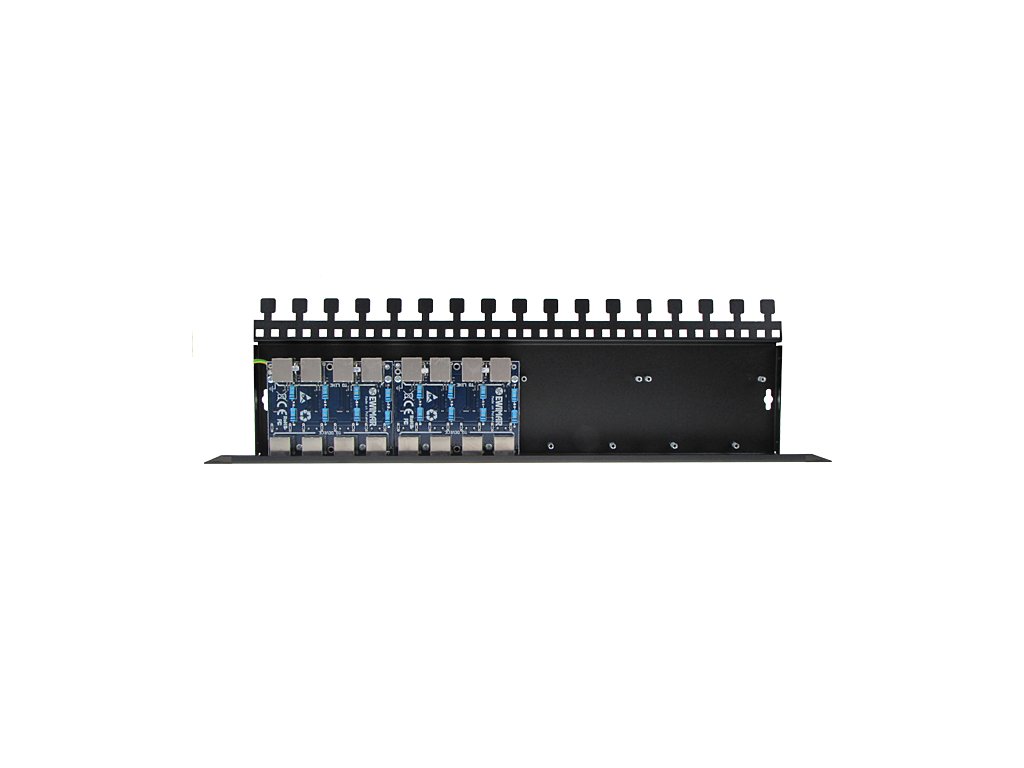

Kryt patch-panelu je vybaven speciálními otvory určenými k upevnění kabelů LAN pomocí kabelových stahovacích pásků. Přídavné otvory umožňují použít pro každý kabel dvakrát stahovací pásky, což zvyšuje mechanickou pevnost připojených vodičů.
Panel je určen k montáži do 19" racku, obsahuje však také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot.
Panel je určen k montáži do 19" racku, obsahuje však také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot.
Příklad aplikace
Ochrana spočívá v přiškrcení vysoce výkonných přepěťových impulsů generovaných směrem k zemi (plynové jiskry) a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích. Tyto impulsy mají destruktivní vliv na zesilovače rozhraní Ethernet, a to i přes galvanické oddělení použité na hardwarové vrstvě. Zařízení PTU-16R-EXT/PoE je speciálně navrženo pro napájení zařízení CCTV z přepínačů PoE
Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné součástky před poškozením, pokud dojde k dlouhodobějšímu přepětí, a umožňují odstupňování ochrany
Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné součástky před poškozením, pokud dojde k dlouhodobějšímu přepětí, a umožňují odstupňování ochrany
Zjednodušené blokové schéma jednoho kanálu
Rozdíly mezi řadami PRO a EXTREME
Typická ochrana Pro Series má oddělovací prvky v podobě speciálních rezistorů, které navzdory své malé velikosti přenášejí vysoký výkon po dlouhou dobu. Zahřívání protékajícím proudem způsobuje zvyšování odporu, který zajišťuje elektrické oddělení mezi jednotlivými stupni ochrany. To je nezbytné pro zajištění správné vypínací sekvence pro nízko a vysoko výkonové chrániče. Rezistory i PTC termistory mají velmi vysokou časovou setrvačnost, což s sebou nese riziko vzniku pulzů na sekundární straně transformátoru fyzické vrstvy a poškození ethernetových řadičů. To je způsobeno náhlým proudovým impulsem, který vzniká při vyrovnávání vysokých potenciálů mezi jednotlivými zařízeními. Toto riziko vzniká, když jsou koncová zařízení (IP kamery) instalována na vysokých sloupech, střechách nebo uzemněných kovových konstrukcích.
Typická ochrana Pro Series má oddělovací prvky v podobě speciálních rezistorů, které navzdory své malé velikosti přenášejí vysoký výkon po dlouhou dobu. Zahřívání protékajícím proudem způsobuje zvyšování odporu, který zajišťuje elektrické oddělení mezi jednotlivými stupni ochrany. To je nezbytné pro zajištění správné vypínací sekvence pro nízko a vysoko výkonové chrániče. Rezistory i PTC termistory mají velmi vysokou časovou setrvačnost, což s sebou nese riziko vzniku pulzů na sekundární straně transformátoru fyzické vrstvy a poškození ethernetových řadičů. To je způsobeno náhlým proudovým impulsem, který vzniká při vyrovnávání vysokých potenciálů mezi jednotlivými zařízeními. Toto riziko vzniká, když jsou koncová zařízení (IP kamery) instalována na vysokých sloupech, střechách nebo uzemněných kovových konstrukcích.

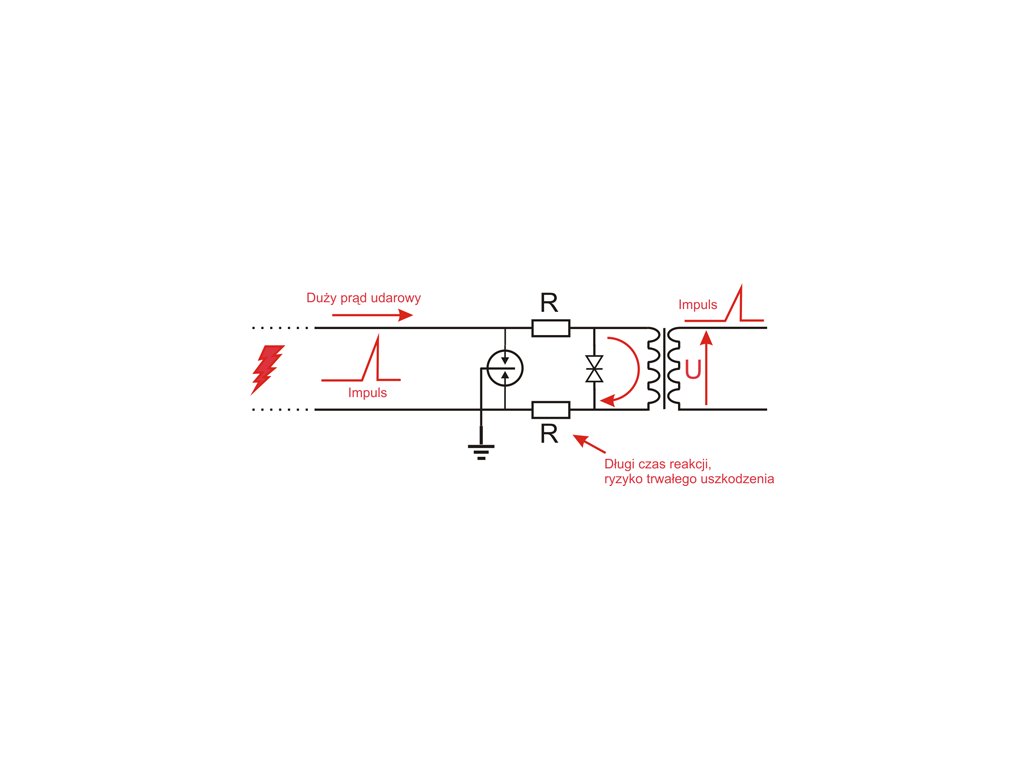

Řešení řady PRO
Řada Extreme je vybavena nejnovějšími superrychlými automatickými pojistkami vyrobenými technologií MOSFET. Při běžném provozu mají velmi nízký elektrický odpor, takže v obvodu LAN nedochází ke ztrátám. Při průtoku proudu je kontrolována jeho intenzita, a pokud vzroste nad předem stanovenou hodnotu, vstupní obvod se automaticky odpojí od výstupního obvodu v maximální době 1uS. Tím je zajištěno, že fyzická vrstva sítě LAN je po dobu trvání rizika zcela izolována od kabelu a dochází k rychlejšímu nárůstu napětí na ochranných prvcích, takže dochází k rychlejší reakci na vzniklé přepětí. Doba trvání přepětí může trvat nepřetržitě po dobu libovolně dlouhou dobu a po jeho ukončení se elektrické spojení automaticky obnoví do 1uS. Taková konstrukce opakovaně zvyšuje účinnost a rychlost vypnutí ochrany a přispívá k její velmi vysoké odolnosti proti poškození
Nazabránit poškození elektronických pojistekuzemňovací kabel je nutné připojit ke stávajícímu uzemnění (splňujícímu požadavky stanovené platnými předpisy) nebo PE vodiči elektrické instalace
Nedoporučuje se připojovat zařízení k systému ochrany před bleskem v budově.
Nedoporučuje se připojovat zařízení k systému ochrany před bleskem v budově.
Ke každému zakoupenému panelu řady EXTREME dostanete od společnosti Ewimar dárek zdarma.

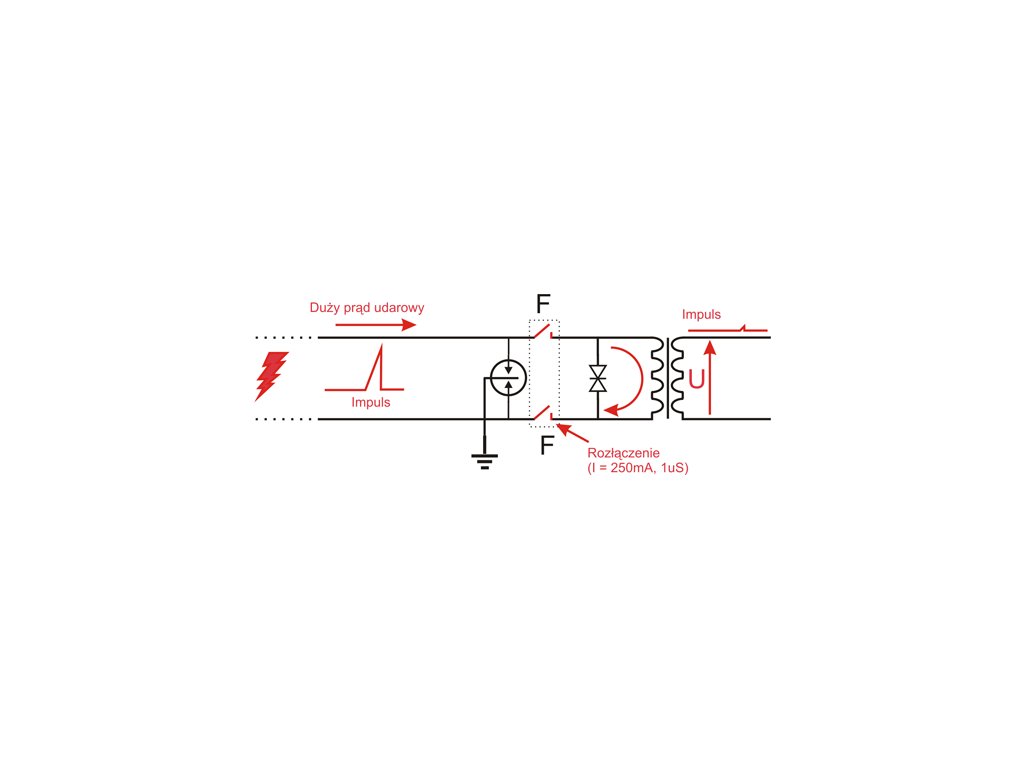

Řešení v řadě EXTREME
Technické specifikace:
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
|---|---|
| Počet kanálů | 8 |
| Stupně ochrany | 3 (plynové ochranné zařízení, pojistka MOSFET, ochranný můstek) |
| Kapacita mezi linkami | 6-8pF @ 0V, 1Mhz |
| Kapacita vedení k zemi | < 1pF |
| Úroveň ochrany mezi linkami | 6V-1kV, 20V @ 100A , 8/20uS |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS |
| Maximální napětí Uc | 6,8V |
| Maximální výkon 8/20uS (line-to-line) | 2kW |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Sériový odpor | 6 ohmů |
| Rychlost odpojení | 1uS |
| Úroveň izolace při vypnutí | 650V |
| Linka PoE | |
| Počet kanálů | 8 |
| Stupně ochrany | 2 (uzávěr plynu, transil) |
| Úroveň ochrany mezi linkami pro PoE 10/1000uS | 600W / 100A, 10/1000uS |
| Maximální napětí Uc pro PoE | 58V |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Provozní standard PoE | splňuje požadavky normy IEEE 802.3af typu B |
| Společné rysy | |
| Vstupní konektor | RJ-45 |
| Výstupní konektor | RJ-45 |
| Výstup uzemnění | Ano |
| Montáž | 1U 19" rack, montáž na stěnu |
| Další možnosti | Vyměnitelné moduly různých typů, ochranný kryt |
| Rozměry | 480 x 41 x 130 (mm) |
| Provozní teplota | -30~+60°C |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
