8kanálový bezpečnostní panel LAN s ochranou proti přepětí PoE EWIMAR PTU-58R-ECO/PoE
Kód: 16328
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
PTU-8R-ECO/PoE na8 kanálů zařízení kombinující spojovací systém Krone pro kroucenou dvojlinkuUTP 5. kategorie s přepěťovou ochranou, která chrání sítě LAN před bleskem. Systém je založen na čtyřkanálových vyměnitelných modulech, které lze libovolně vybírat a vytvořit tak nejoptimálnější zařízení pro požadavky každé instalace.

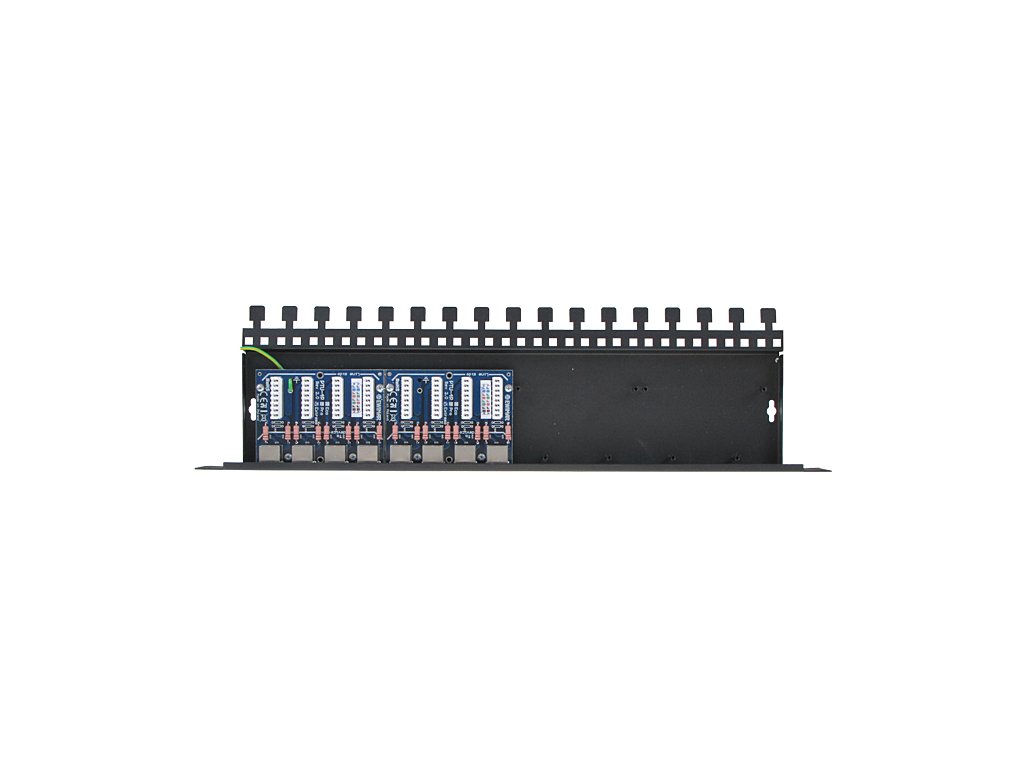

V popsaném modelu jsou namontovány 2 moduly PTU-4R-ECO a je zde prostor pro montáž dalších dvou stejných nebo různých modulů.
Kryt patch-panelu je vybaven speciálními otvory určenými k upevnění kabelů LAN pomocí kabelových stahovacích pásků. Přídavné otvory umožňují použít pro každý kabel dvakrát stahovací pásky, což zvyšuje mechanickou pevnost připojených vodičů.
Panel je určen k montáži do 19" racku, ale obsahuje také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot.
Zařízení chrání síť LAN před přepětím způsobeným bleskem, elektrostatickými výboji a vandalismem
Řada ECO se doporučuje pro instalace CCTV, kde jsou koncová zařízení (kamery, DVR, přepínače) umístěna uvnitř budov. Pro ochranu venkovních kamer namontovaných na sloupech nebo střechách je třeba použít panely řady PRO nebo Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu, které vznikají vůči zemi (ionizující vodiče), a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích.
Řada ECO se doporučuje pro instalace CCTV, kde jsou koncová zařízení (kamery, DVR, přepínače) umístěna uvnitř budov. Pro ochranu venkovních kamer namontovaných na sloupech nebo střechách je třeba použít panely řady PRO nebo Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu, které vznikají vůči zemi (ionizující vodiče), a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích.
Tyto impulsy mají destruktivní vliv na zesilovače rozhraní Ethernet, a to i přes galvanické oddělení použité na hardwarové vrstvě
Zařízení PTU-8R-ECO/PoE je speciálně navrženo pro napájení zařízení CCTV z přepínačů PoE. Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné prvky před poškozením v případě déle trvajícího přepětí a umožňují odstupňování ochrany.
Pro dosažení plné účinnosti zařízení je nutné jej připojit k uzemnění (splňující požadavky stanovené platnými předpisy) nebo k vodiči PE elektrické instalace. Nedoporučuje se připojovat uzemňovací vodič zařízení k systému ochrany před bleskem v budově.
Zjednodušené blokové schéma
Technické specifikace:
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
|---|---|
| Počet kanálů | 8 |
| Stupně ochrany | 2 (ionizační jiskřiště, ochranný můstek) |
| Kapacita mezi linkami pro data | 6-8pF @ 0V, 1Mhz |
| Kapacita vedení k zemi pro data | < 1pF |
| Úroveň ochrany dat mezi linkami | 6V-1kV, 20V @ 100A , 8/20uS Vc |
| Maximální napětí Uc pro data | 6,8V |
| Maximální výkon 8/20uS | 2kW |
| Linka PoE | |
| Počet kanálů | 8 |
| Stupně ochrany | 2 (ionizační jiskřiště, transil) |
| Úroveň ochrany mezi linkami pro PoE 10/1000uS | 600 W / 100 A. 10/1000uS |
| Maximální napětí Uc pro PoE | 58V |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Provozní standard PoE | splňuje požadavky normy IEEE 802.3af typu B |
| Společné rysy | |
| Vstupní konektor (linka) | Krone - nabráno |
| Výstupní konektor | RJ-45 |
| Uzemňovací výstup | Ano - pro ionizující jiskry |
| Montáž | 1U 19" rack, montáž na stěnu |
| Další možnosti | Vyměnitelné moduly různých typů, ochranný kryt |
| Rozměry | 480 x 41 x 130 (mm) |
| Provozní teplota | -30~+60°C |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
