8kanálový bezpečnostní panel LAN se zvýšenou ochranou proti přepětí PoE EWIMAR PTU-58R-PRO/PoE
Kód: 16330
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
PTU-8R-PRO/PoE je8 kanálů speciální zařízení pro LAN, integrované s ochranouzvýšený účinnost eliminace přepětí v sítích LAN. Včetně připojovacího systému Krone pro kroucenou dvojlinkuUTP 5. kategorie jedná se o univerzální systém založený na čtyřkanálových vyměnitelných modulech, které při správném výběru mohou vytvořit nejoptimálnější zařízení pro požadavky jakékoli instalace.
Ochrana má 2 ochranné stupně s vysokou účinností, které jsou schopny chránit síť LAN, když jsou IP kamery nebo jiná síťová zařízení instalována mimo budovu.
Ochrana má 2 ochranné stupně s vysokou účinností, které jsou schopny chránit síť LAN, když jsou IP kamery nebo jiná síťová zařízení instalována mimo budovu.

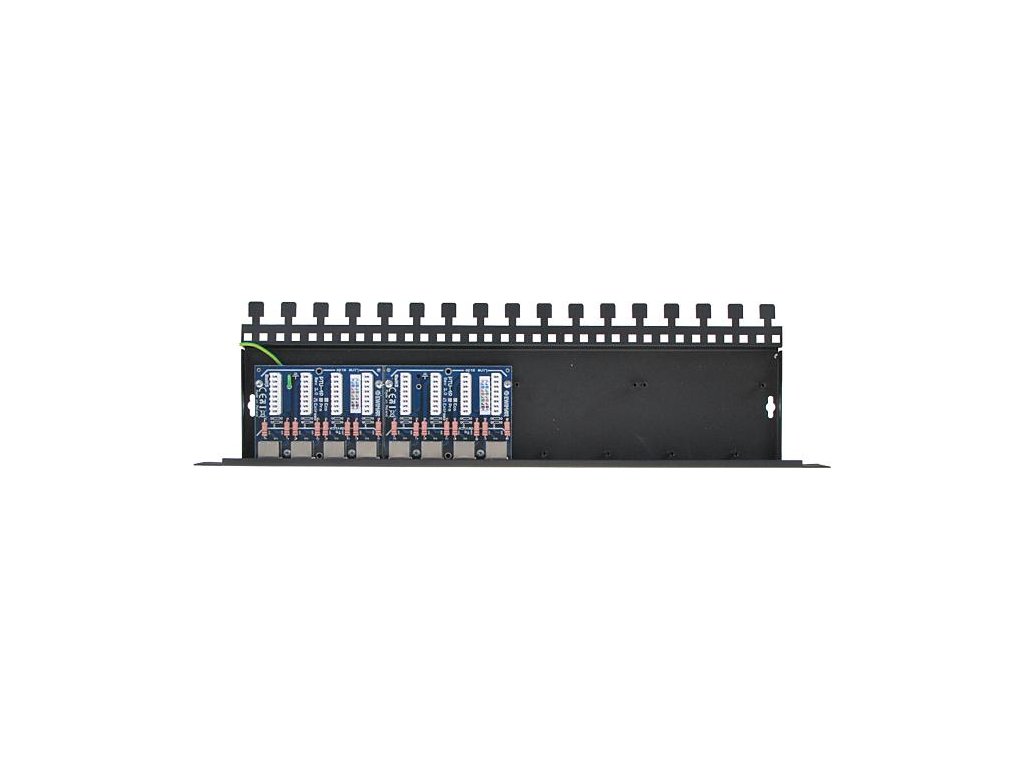

V popsaném modelu jsou namontovány 2 moduly PTU-4R-PRO/PoE a prostor pro montáž dalších dvou stejných nebo jiných modulů.
Skříň patch-panelu je vybavena speciálními otvory určenými k upevnění kabelů LAN pomocí kabelových stahovacích pásků. Přídavné otvory umožňují použít stahovací pásky dvakrát pro každý kabel, což zvyšuje mechanickou pevnost připojených vodičů.
Panel je určen k montáži do 19" racku, obsahuje však také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot
Panel je určen k montáži do 19" racku, obsahuje však také otvory pro montáž na stěnu. Po montáživolitelné kryt je navíc chráněn proti mechanickému poškození a usazování nečistot
Zařízení chrání síť LAN před přepětím způsobeným bleskem, elektrostatickými výboji a vandalismem.
Zařízení účinně chrání instalaci systémů CCTV, kde jsou zařízení instalována venku, avšak v případě zařízení namontovaných na střechách nebo sloupech se doporučuje použít panel řady Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu, které vznikají vůči zemi (plynové jiskry), a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích.
Zařízení účinně chrání instalaci systémů CCTV, kde jsou zařízení instalována venku, avšak v případě zařízení namontovaných na střechách nebo sloupech se doporučuje použít panel řady Extreme.
Ochrana spočívá v přiškrcení náhlých elektrostatických impulsů malého výkonu, které vznikají vůči zemi (plynové jiskry), a impulsů indukovaných mezi jednotlivými vodiči párů UTP při výbojích.
Tyto impulsy mají destruktivní vliv na zesilovače rozhraní Ethernet, a to i přes galvanické oddělení použité na hardwarové vrstvě
PTU-8R-PRO/PoE je speciálně navržen pro zařízení CCTV napájená z přepínačů PoE. Napájecí zdroj využívá vývody 4,5 a 7,8, které jsou spojeny dohromady, aby se zvýšil proud protékající ochranným obvodem. Vzhledem k omezenému výkonu oddělovacích rezistorů by maximální výkon napájených zařízení neměl překročit 15 W při 48 V. Oddělovací rezistory chrání ochranné prvky před poškozením v případě déle trvajícího přepětí a umožňují odstupňování ochrany.
Pro dosažení plné účinnosti zařízení je nutné jej připojit k uzemnění (splňující požadavky stanovené platnými předpisy) nebo k vodiči PE elektrické instalace. Nedoporučuje se připojovat uzemňovací vodič zařízení k systému ochrany před bleskem v budově.
Pro dosažení plné účinnosti zařízení je nutné jej připojit k uzemnění (splňující požadavky stanovené platnými předpisy) nebo k vodiči PE elektrické instalace. Nedoporučuje se připojovat uzemňovací vodič zařízení k systému ochrany před bleskem v budově.
Zjednodušené blokové schéma
Technická specifikace:
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
|---|---|
| Počet kanálů | 8 |
| Stupně ochrany | 2 (ochrana proti plynu, ochranný můstek) |
| Kapacita mezi linkami | 6-8pF @ 0V, 1Mhz |
| Kapacita vedení vůči zemi | < 1pF |
| Úroveň ochrany mezi linkami | 6V-1kV, 20V @ 100A , 8/20uS |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS Vc |
| Maximální napětí Uc | 6,8V |
| Maximální výkon 8/20uS (line-to-line) | 2kW |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Linka PoE | |
| Počet kanálů | 8 |
| Stupně ochrany | 2 (ochrana proti plynu, ochranný můstek) |
| Úroveň ochrany mezi linkami pro PoE 10/1000uS | 600W / 100A, 10/1000uS |
| Maximální napětí Uc pro PoE | 58V |
| Úroveň ochrany vedení proti zemi | 90V-4kV, 2~4kA, 8/20uS |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Provozní standard PoE | splňuje požadavky normy IEEE 802.3af typu B |
| Společné rysy | |
| Vstupní konektor | Krone - nabráno |
| Výstupní konektor | RJ-45 |
| Výstup uzemnění | Ano |
| Montáž | 1U 19" rack, montáž na stěnu |
| Další možnosti | Vyměnitelné moduly různých typů, ochranný kryt |
| Rozměry | 480 x 41 x 130 (mm) |
| Provozní teplota | -30~+60°C |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
