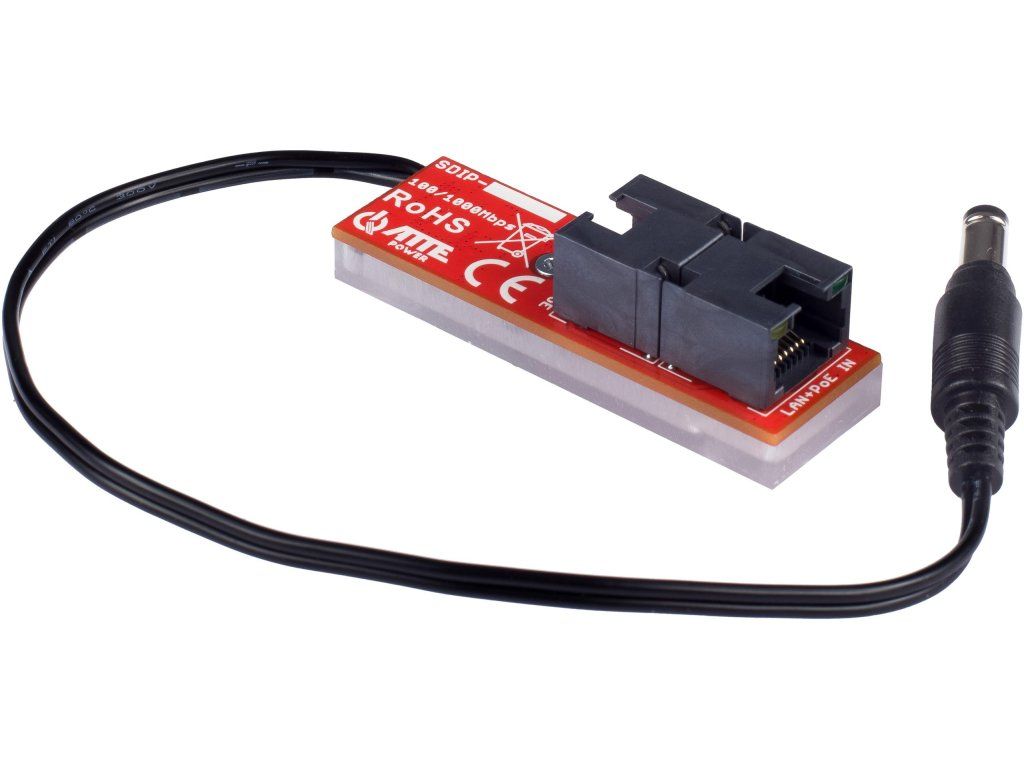

Adaptér PoE ATTE SDIP-12-124

Adaptér PoE ATTE SDIP-12-124

SDIP-12-124 je gigabitový adaptér PoE s převodníkem snižujícím napětí. Zařízení nám umožňuje napájet další zařízení s nominálním napětím 12 V prostřednictvím PoE 802.3af pomocí jediného kabelu UTP.

Zařízení je napájeno napětím PoE (35...56 V), což umožňuje současné napájení zařízení PoE a dalšího zařízení s napájením 12 V, např. kamery s přídavným IR přísvitem nebo dveřní stanice s otvíračem dveří.

To umožňuje dodávat napájecí napětí do oblastí, kde není k dispozici žádný jiný zdroj energie.

SDIP-12-124 je rozbočovač PoE plně kompatibilní s přepínači PoE pracujícími podle standardu 802.3af. Na výstupu RJ45 zařízenímá adresu pasivní napájení PoE.

Klíčové informace

• možnost současného napájení PoE a 12V po jediném kabelu UTP
• navržen pro sítě 10/100/1000Mbps
• kompatibilní s přepínači PoE 802.3af
• vysoká energetická účinnost >90 %
• kompatibilní s pasivními zdroji PoE 35-56V
• malá velikost modulu
• optimalizované uspořádání konektorů RJ45 pro snadnou instalaci do rozvodných krabic

Signalizaci provozního stavu zajišťují LED diody:

• LED diody v konektorech RJ45 - napájení PoE na portech
• LED DC - informace o napětí 12V na konektoru DC

Celkový příkon portu PoE a výstupu stejnosměrné zástrčky SDIP-12-124 je 12 W. Pro vyšší nároky je k dispozici také adaptér SDIP-20-AD0 (20 W) s vyšším výkonem, který plní stejnou funkci.

Jednotka má stupeň krytí IP20, pro zajištění ochrany před povětrnostními vlivy a kondenzací je nutný vhodný kryt (minimálně IP44).

Jednotka má velmi malé rozměry, které umožňují její snadnou integraci do malých skříní.

Adaptér má polykarbonátovou základnu, která chrání elektroniku před mechanickým poškozením.

Poznámky k instalaci

• celkový výkon měniče je 12 W, který se používá pro napájení 12 V a napájení PoE.
• sDIP-12-124 je novou verzí adaptéru ASDC-12-124-HS a lze jej použít místo něj.

Příklady aplikací

Příklad použití SDIP-12-124 k napájení dveřní stanice a elektrického otvírače dveří pomocí jediného kabelu UTP.

Příklad použití SDIP-12-124 k napájení kamery s přídavným IR přísvitem.
