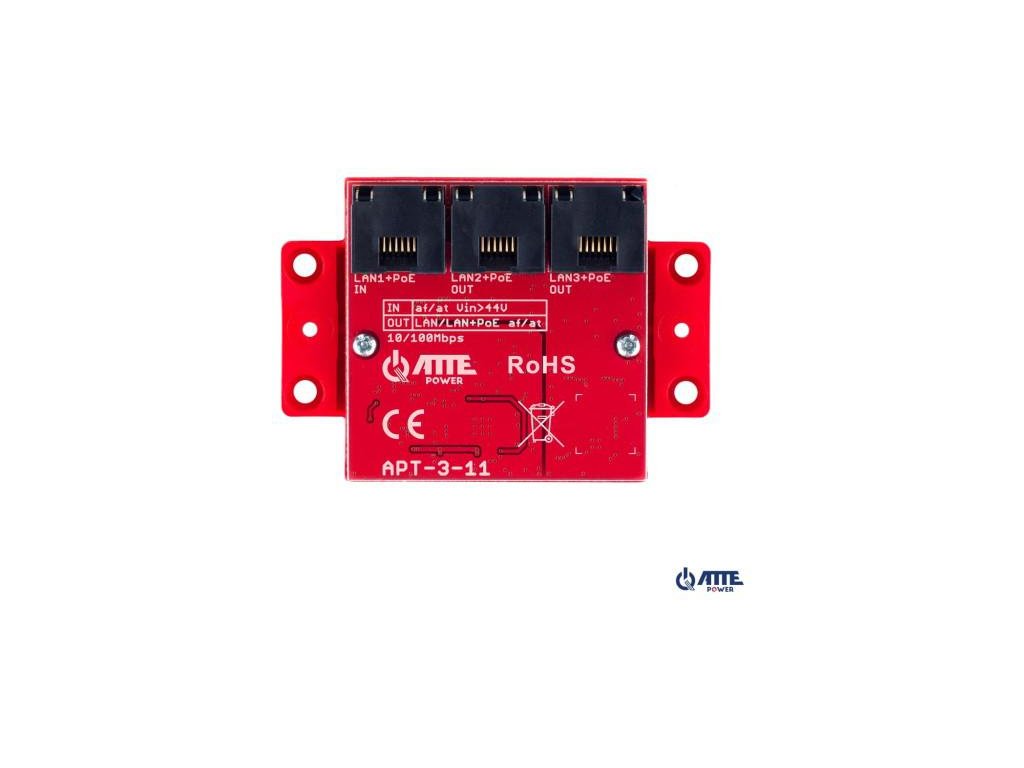

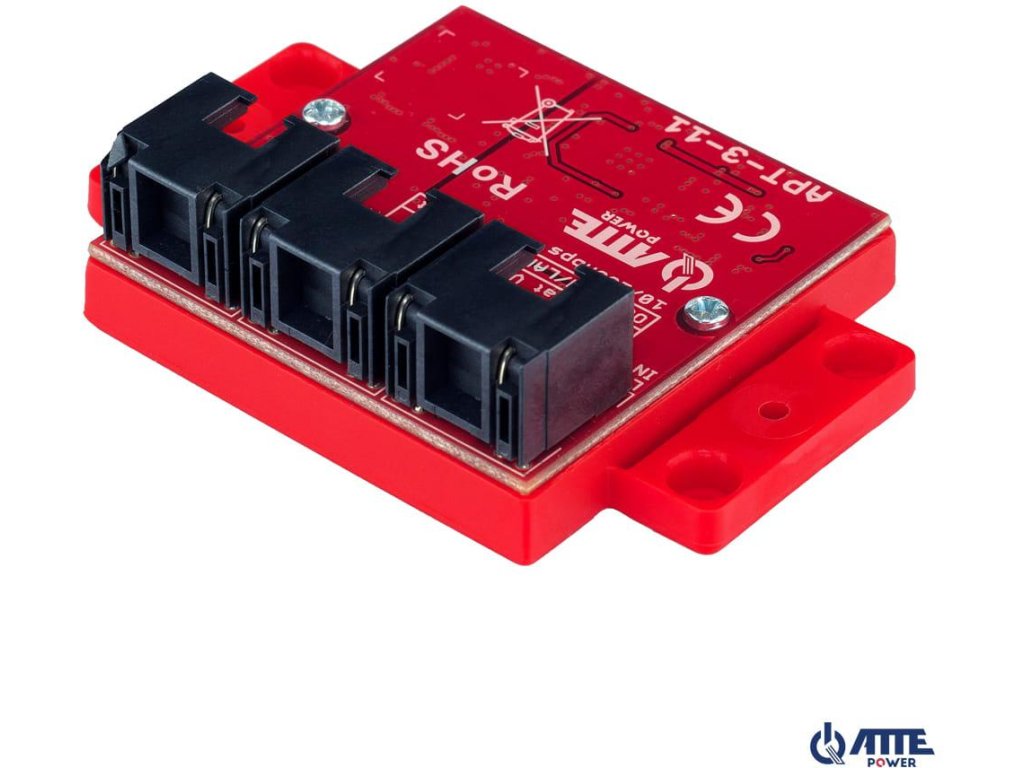

ATTE APT-3-11 PoE Switch 3 porty 10/100Mbps, extender

Klíčové vlastnosti:

• Vstup:  1 x PoE RJ45
• Výstup:  2 x PoE RJ45
• Rychlost převodovky:  10 / 100 Mb/s
• Zvyšující se pokrytí:  100 m
• Přepěťová ochrana:  ANO
• Signalizace provozu:  LED diody v konektorech RJ45
• Bydlení:  IP20
• Provozní teplota:  -25...+65 °C
• Napájení:  802.3af / 802.3at / Pasivní PoE
• Výstupní napětí:  802.3af / 802.3at / Pasivní PoE

Popis ATTE APT-3-11 Switch:

APT-3-11 je neřízené síťový přepínač PoE pracuje jako extender (opakovač) sítě LAN a napájecí zdroj PoE .

Nejčastěji se používá jako "aktivní rozbočovač" v situacích, kdy potřebujeme provozovat několik síťových zařízení na jednom kabelu UTP (např. několik IP kamer) nebo když je zapotřebí další síťová větev.

Je navržen tak, aby fungoval s jakýmikoli síťovými zařízeními, IP kamerami a dalšími zařízeními napájenými standardy PoE 802.3at/af a PoE PASSIVE.

Řada APT (Atte Power Tree) zajišťuje kompatibilitu se standardy IEEE 802.3.at/af jako přijímače napájení PoE i na všech výstupních portech. Po připojení zařízení k portu 2 nebo 3 je přijímač identifikován, a pokud se jedná o zařízení napájené PoE, je na portu zapnuto napájení.

Účel ATTE APT-3-11 Switch:

Řada produktů APT (Atte Power Tree) umožňuje propojení systémových komponent do stromové topologie. Zařízení APT mohou být napájena přímo z PoE .

Výkon přenášený jedním kabelem UTP může být vyšší, než je uvedeno v normách IEEE 802.3.at/af, aby jedna napájecí větev podporovala několik IP kamer.

Jednotka má velmi malé rozměry, které umožňují její snadnou integraci do malých prostor.

Nejvhodnějším způsobem montáže jsou speciální skříně a montážní desky řady ABOX, které jsou vybaveny systémovým děrováním v rastru 10,8 mm. Systémové řešení umožňuje montáž vybraného zařízení ve svislé nebo vodorovné poloze do libovolné děrované části skříně nebo montážní desky. Pomocí přídavného adaptéru lze zařízení instalovat na lištu TH-35.

Kryt umožňuje montáž několika způsoby: "tradičně" pomocí montážních kolíků na mřížce 10,8, která je ve všech skříních ABOX:

• přišroubováním dalších otvorů do libovolného rovného povrchu
• s montážní deskou ADD-RACK2U1 nebo ADD-RACK2U2
• s přídavnými příchytkami na lištu TH35 (DIN) ADD-TH35

Příklad použití APT-3-11 jako extenderu LAN+PoE pro 2 IP kamery PoE

Příklad použití APT-3-11 jako extenderu LAN+PoE pro 4 IP kamery PoE.

Technické specifikace ATTE APT-3-11 Switch:
