Účel

Kompletní 24V sada pro křídlové brány s hmotností křídel do 400 kg a délkou křídel do 3 m.* Oproti sadě PHOBOS BT A byla změněna poloha koncových spínačů; v sadě PHOBOS BT B jsou umístěny shora. Když k tomu přidáme funkci autoSET s vibracemi při nastavování koncových poloh, je jasné, že práce montéra nebyla nikdy tak příjemná.

Maximální vzdálenost od osy závěsu k okraji sloupku je u těchto pohonů 14 cm.

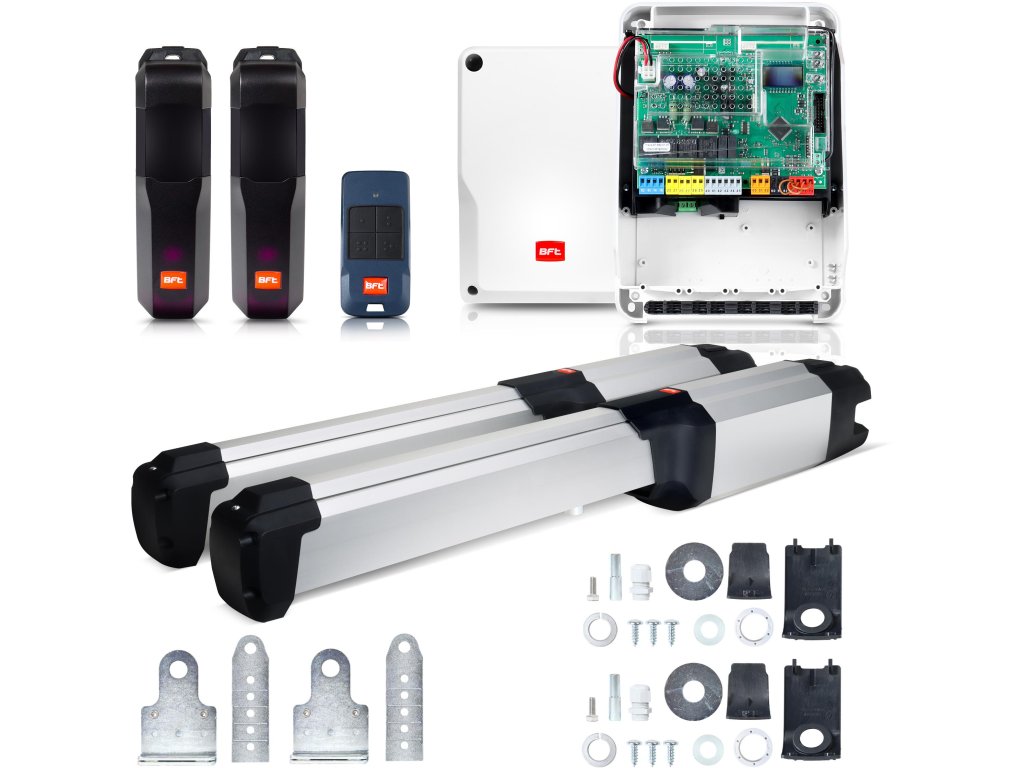

Sada obsahuje:

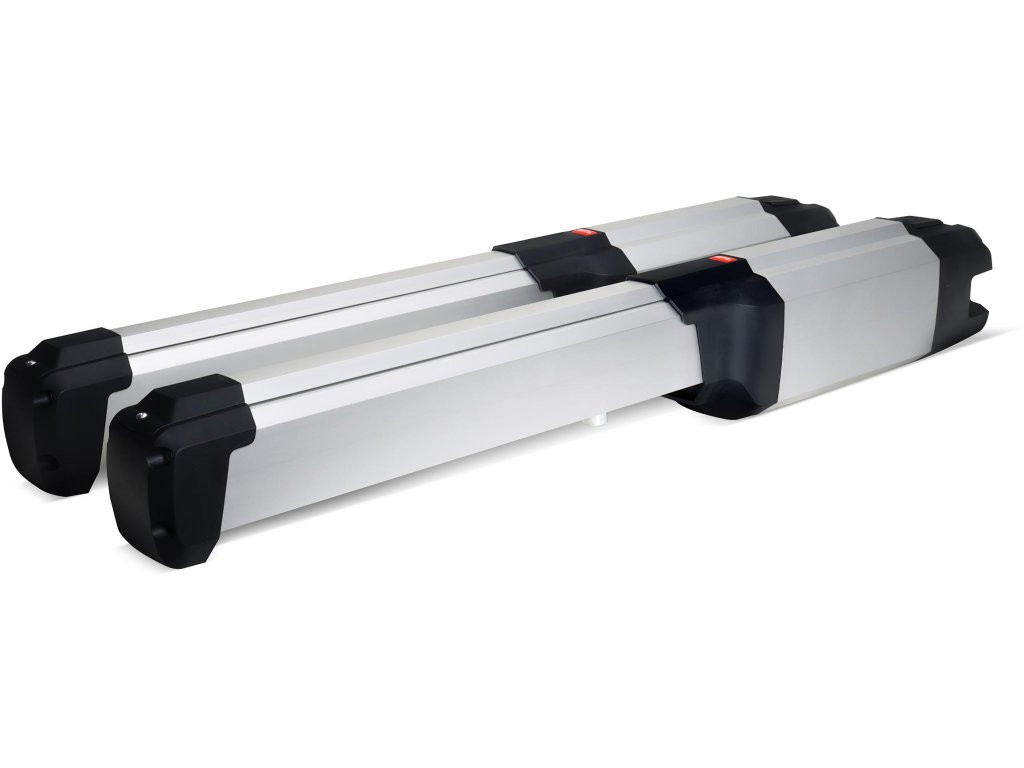

• Sada dvou pohonů Phobos BT B25
• Řídicí jednotka Thalia BT A80 DUO
• Kryt ovládacího panelu
• Fotobuňky Compacta A20-180
• 1 dálkový ovladač Mitto COOL C4
• Sada montážního příslušenství (držáky, šrouby, průchodky, podložky, kryty atd.)
• Klíče pro odpojení pohonů

POZNÁMKA: Standardní rukojeti v sadách jsou rovné listy vycházející z pohonu. Rukojeti SFR nejsou součástí sady.

Klíčové vlastnosti

• Pohony pro obytné křídlové brány,
• 24V motor

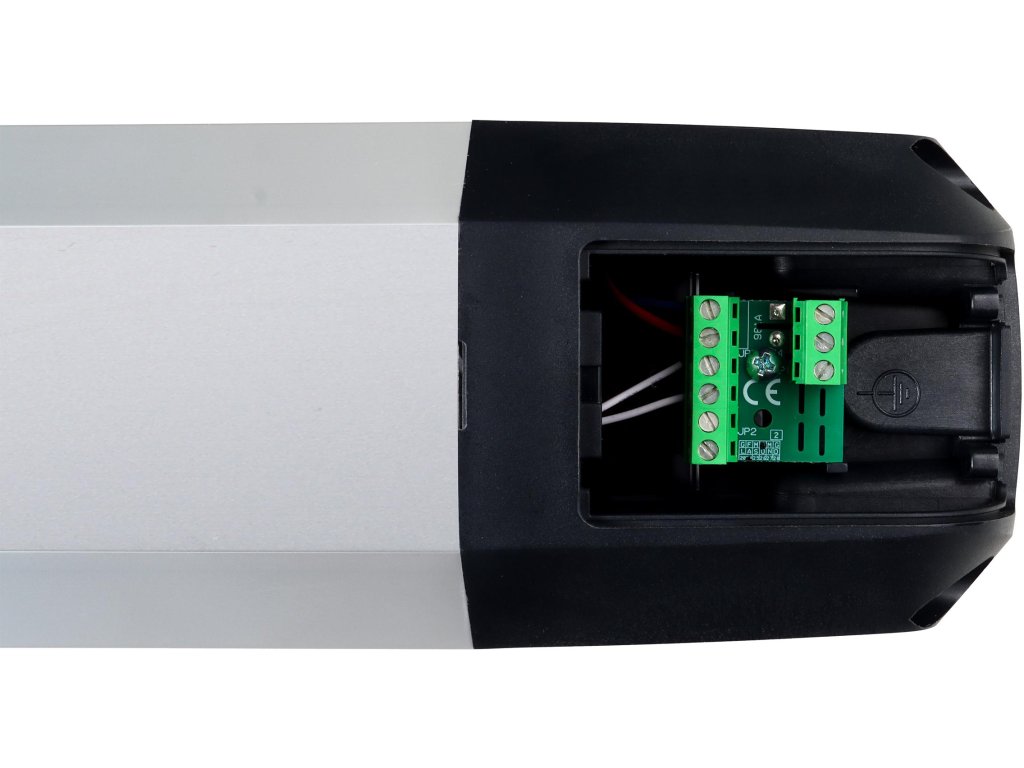

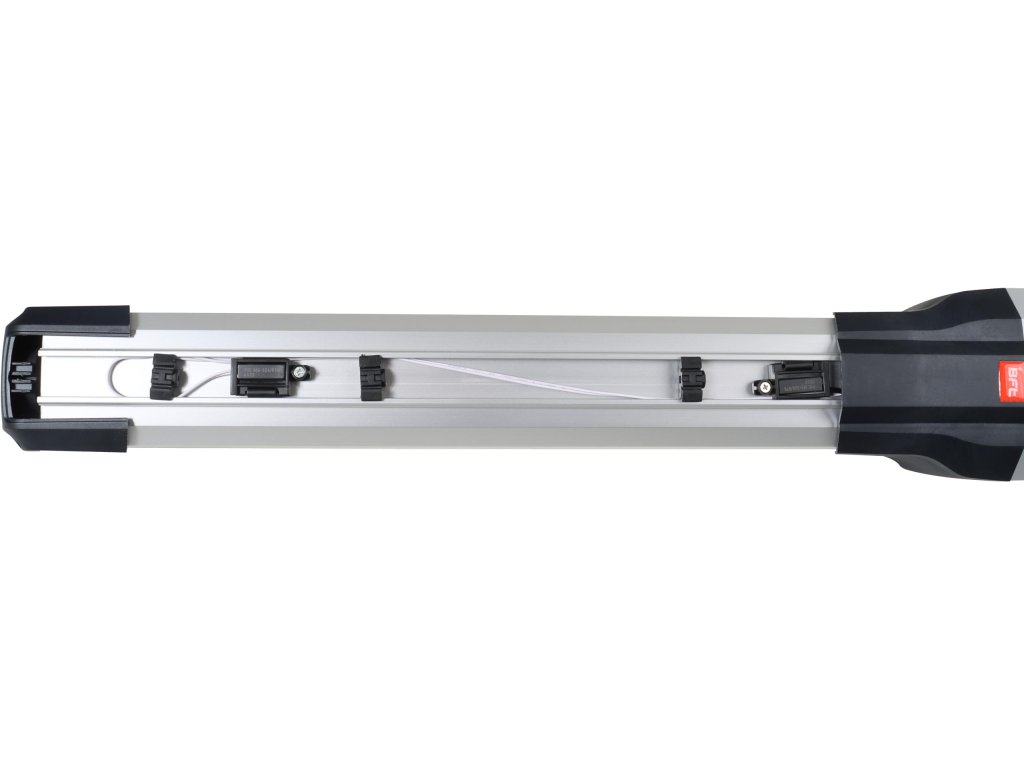

• Magnetické koncové spínače
• Personalizované vydání klíče
• Amperometrická funkce detekce překážek
• Frekvence používání - až 80 cyklů denně
• Inovativní montáž na pól s magnetickým kolíkem
• Inovativní systém D-Track

Popis

Pohony pro obytné křídlové brány, určené pro brány s hmotností křídla do 400 kg a délkou křídla do 3 metrů (verze Phobos BT B25). Mají motor napájený 24 V a funkčně bohatou řídicí jednotku THALIA BT A80 DUO s integrovaným dvoukanálovým dynamickým kódovým rádiem s celkovou pamětí 128 dálkových ovladačů. Pohony mají magnetické koncové spínače (při otevírání i zavírání). Personalizované odemykání klíčem zajišťuje vysoký stupeň zabezpečení. K tomu přispívá i funkce amperometrické detekce překážek. Pohony BFT PHOBOS BT B25 lze provozovat s frekvencí až 80 cyklů za den, což je více než uspokojivé.

Mimořádně zajímavé a inovativní je také řešení připevnění k držáku sloupu pomocí magnetického kolíku, které zlepšuje instalaci i estetiku instalace, protože magnetický kolík není zvenčí vidět.

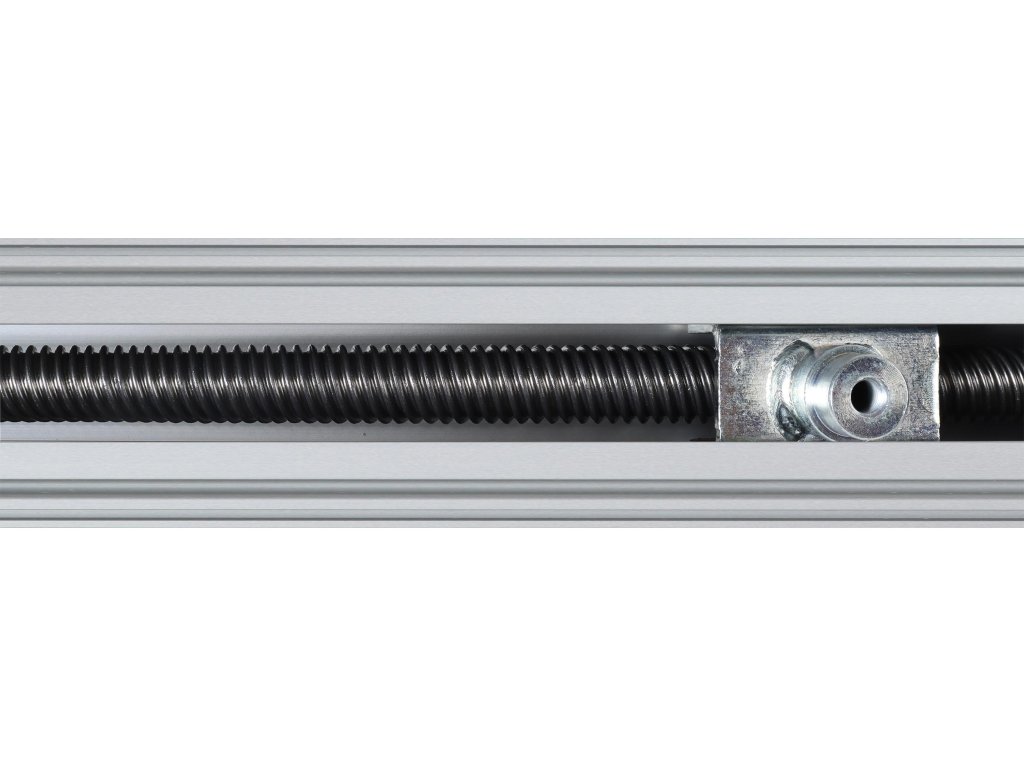

Modernizována byla také konstrukce matice táhla U modelů BT B je táhlo nastaveno hlouběji než u starých modelů řady BT A, čímž se snižuje možnost náhodného znečištění mechanismu.

Tento pohon je vybaven systémem D-Track, který zajišťuje optimální volbu sil v každém bodě automatizační operace. V zimě se automaticky zvyšují a v létě snižují, takže pohony vždy pracují plynule a detekují skutečné překážky.

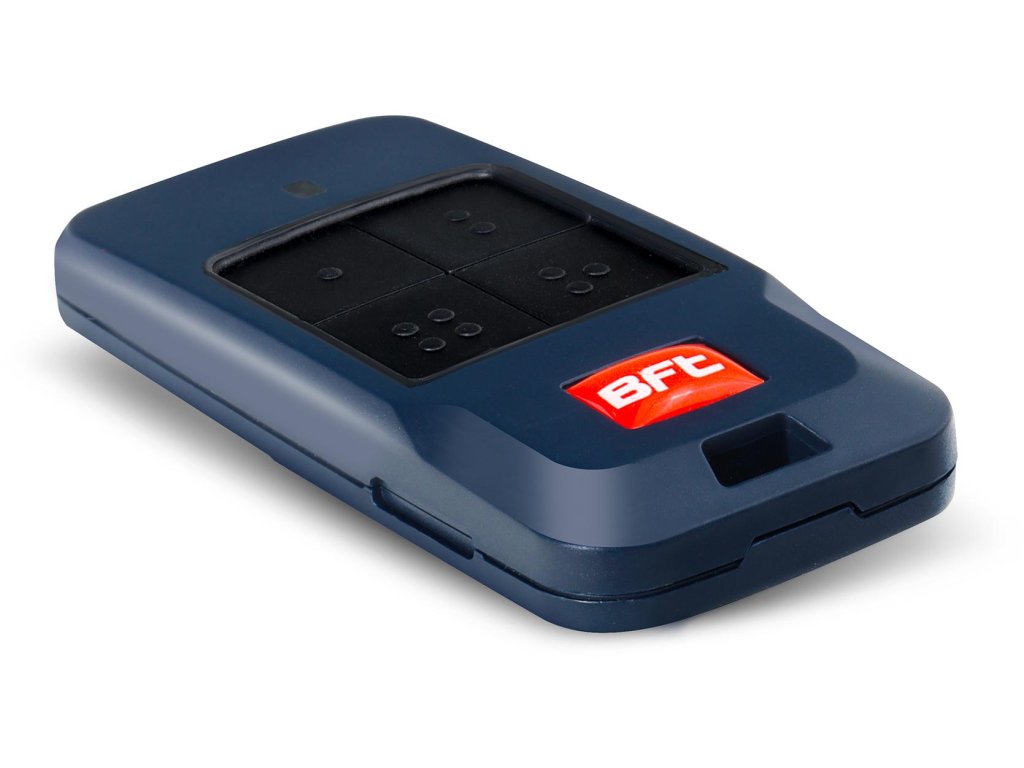

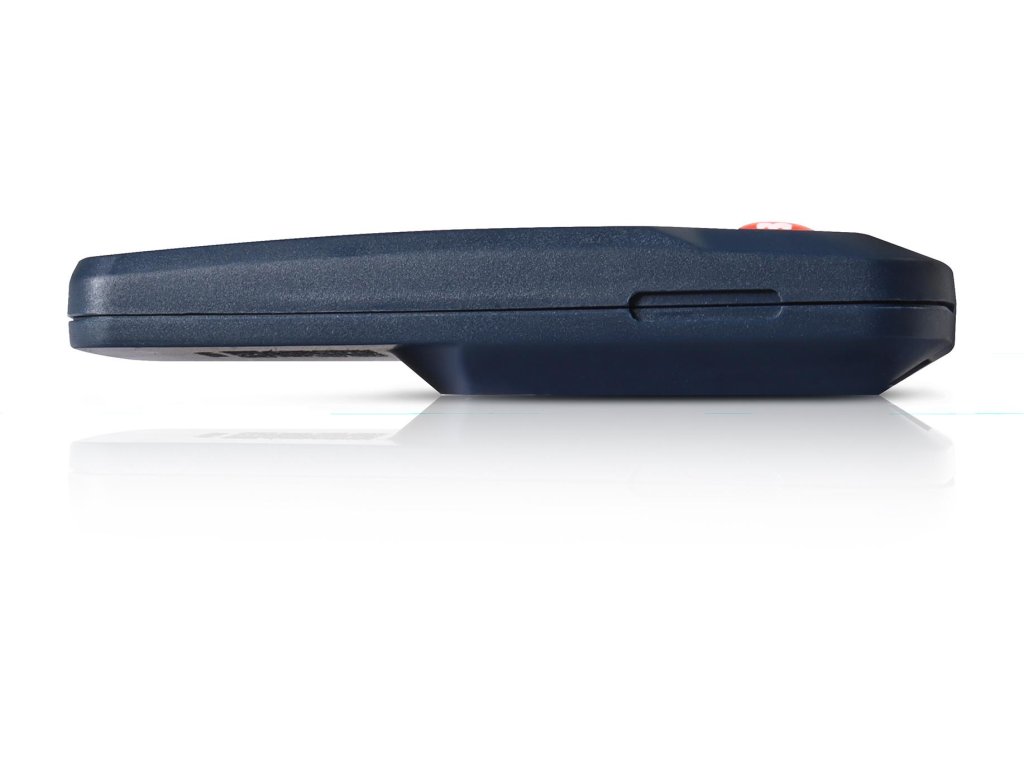

4-kanálové dálkové ovládání BFT MITTO COOL C4

Originál4-kanálové dálkové ovládáníznačka BFT je určena pro většinou disky od tohoto výrobce. Kompatibilní se všemi novými i starými řídicími jednotkami BFT.

Změny oproti dálkovému ovládání MITTO B4 (D111906) jsou:

• Kopírování není možné pomocí jiných dálkových ovladačů než BFT
• Vestavěná funkce Replay: umožňuje kopírování dálkového ovládání mimo rádio (nebo ovládací panel).
• Větší tlačítka

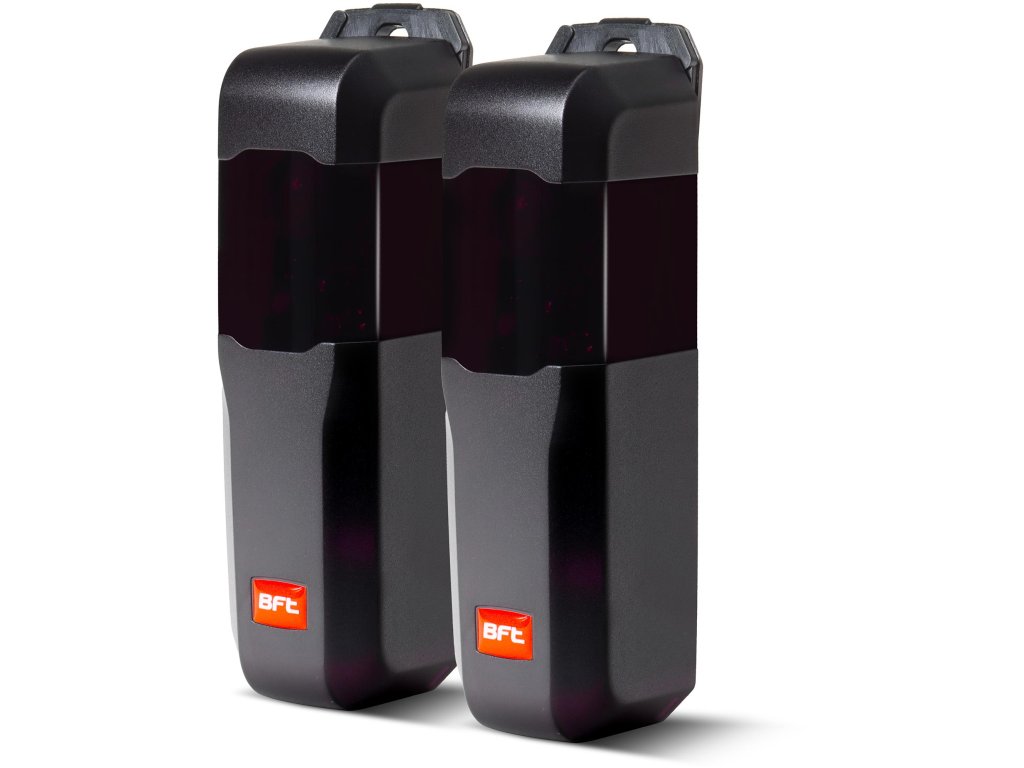

Fotobuňky BFT Compacta A20-180 (vysílač+přijímač)

Fotobuňka Compacta je produkt, který účinně nahrazuje model BFT Desme. Model Compacta A20-180 se vyznačuje především nastavitelným zorným úhlem 180 stupňů (+/- 90 stupňů u vysílače a přijímače). Dosah fotobuněk je 20 metrů, přičemž 10 metrů je garantovaný dosah za všech podmínek.

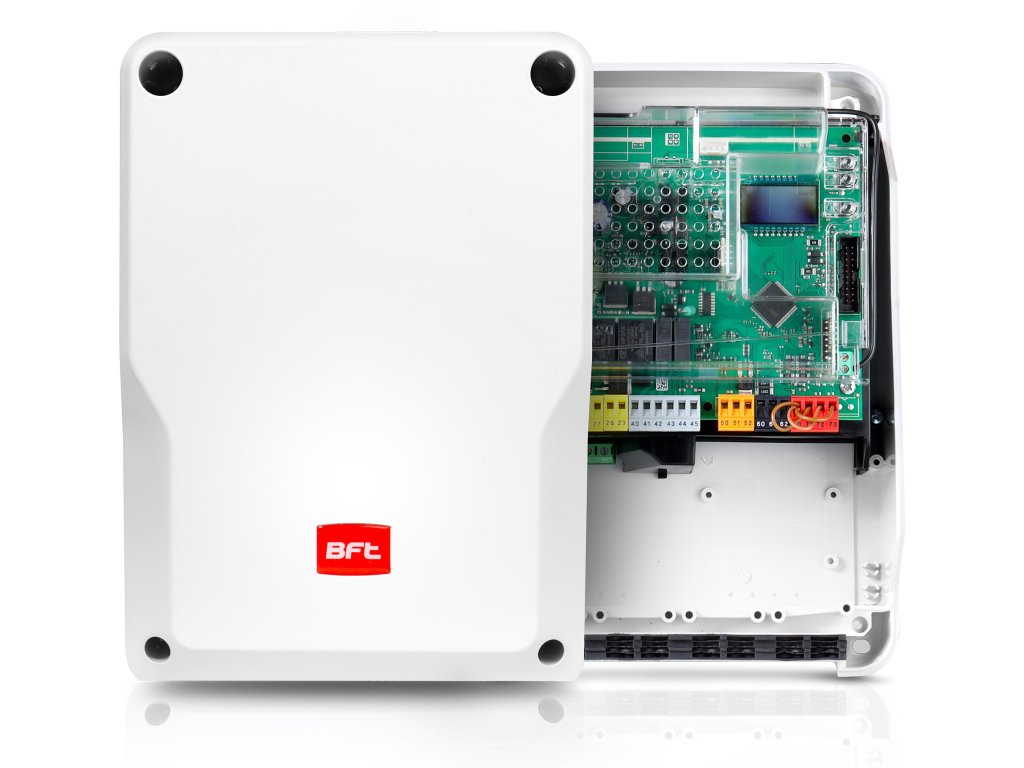

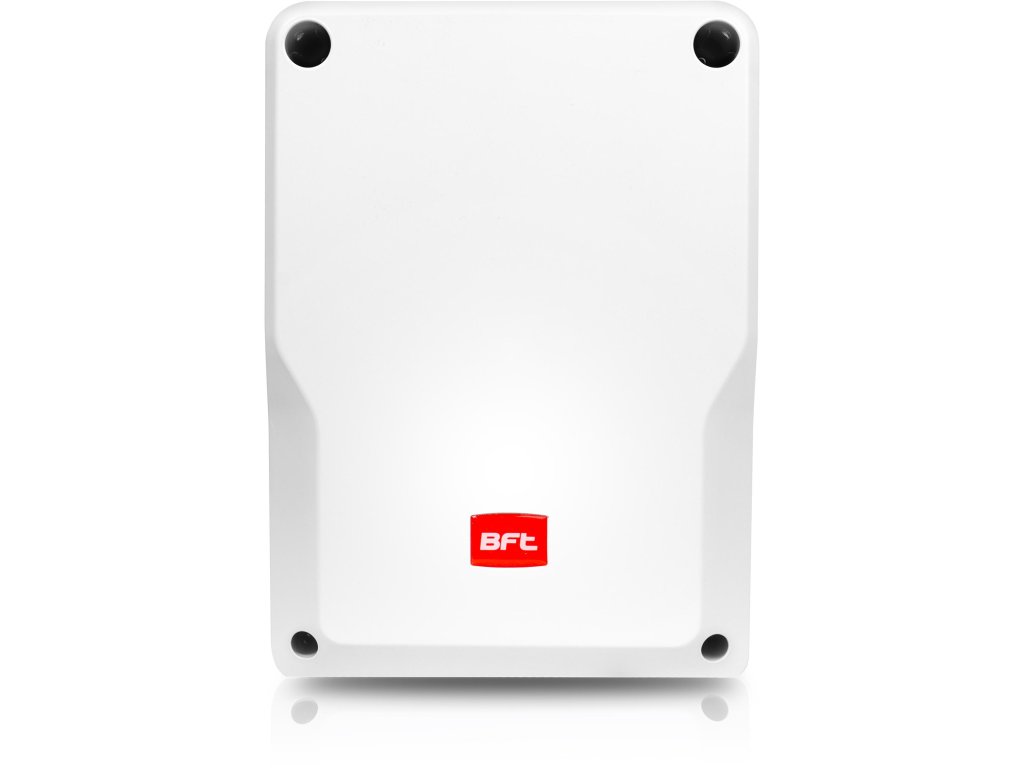

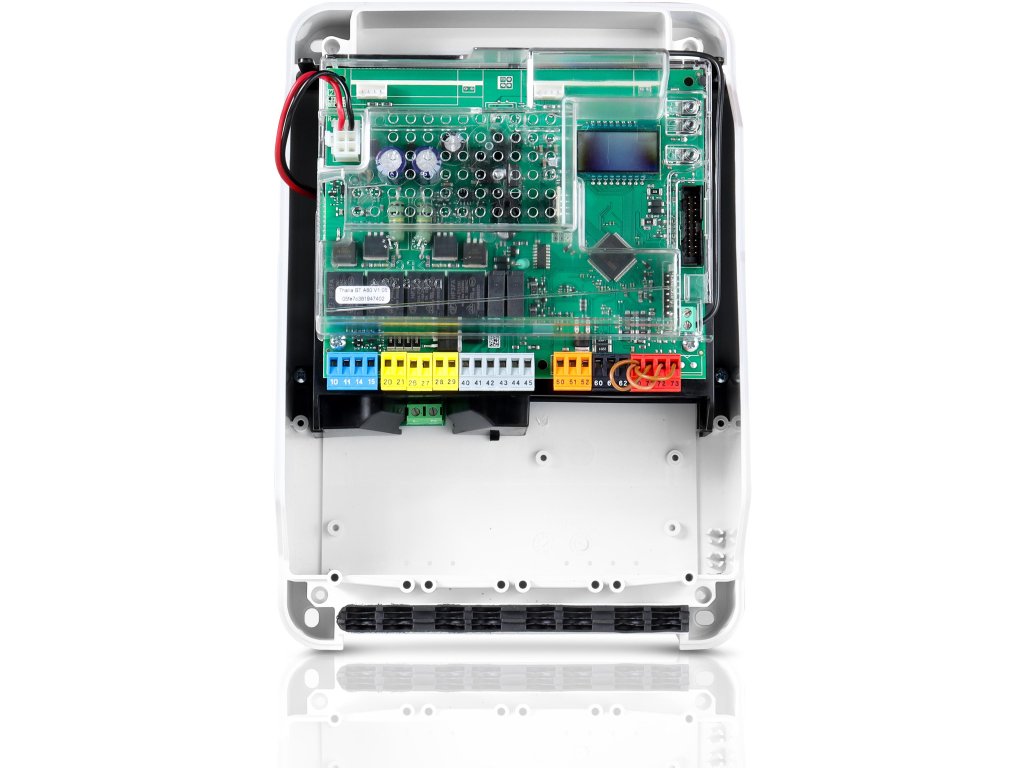

Řídicí jednotka BFT Thalia BT A80 DUO

Řídicí jednotka THALIA BT A80 DUO s LCD displejem je určena k ovládání pohonů PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT a dalších pohonů s napětím 24 V.

Řídicí jednotka Thalia BT A80 DUO nahrazuje model Thalia Light. Má vestavěné rádio s plovoucím kódem, paměť pro 128 dálkových ovladačů. Programovatelné vstupy-výstupy, podporuje dvě nezávislé linky fotobuněk.

Velmi důležité je, že tento ovládací panel nefunguje se starými dálkovými ovladači Mitto B2 (D111904 a Mitto B4 (D111606).

• provoz elektrického uvolňovacího zámku: ANO
• Otevření pro chodce pomocí časovače: ANO
• Světelný senzor: ANO
• Připojení: NE
• Provoz elektrického magnetického zámku: ANO
• Provoz signálních světel: ANO
• Řízení světelné signalizace: ANO
• Podpěra bezpečnostního okraje (krajní tyče): ANO
• Maximální výstupní výkon: 180W
• Signalizace údržby: ANO
• Uvítací světelný provoz: ANO
• Konfigurovatelný konektor AUX 1: ANO
• Napájení řídicí jednotky: 220-230V
• Osvětlení zóny: ANO
• Test fotobuněk: ANO
• Maximální počet dálkových ovladačů: 128
• Provoz schodišťového osvětlení: ANO
• Funkce branky: ANO
• Test okrajových proužků: ANO
• Zobrazení: ANO
• Spotřeba energie v pohotovostním režimu: <0,5 W
• Signalizace stavu dveří: ANO
• Alarm otevření dveří: ANO
• Provoz elektrického zámku dveří: ANO
• Otevření podle časovače: ANO

Technické specifikace

• Napájení: 230V +/- 10% 50Hz
• Motor: 24V
• Absorbovaný výkon: 40W
• Maximální délka listu: 2,5 m
• Maximální hmotnost listu: 400 kg
• Otevírací doba:15 s.
• Pracovní zdvih: 360 mm
• Maximální úhel otevření: 119 stupňů
• Zpomalení: ANO
• Zámek: mechanické

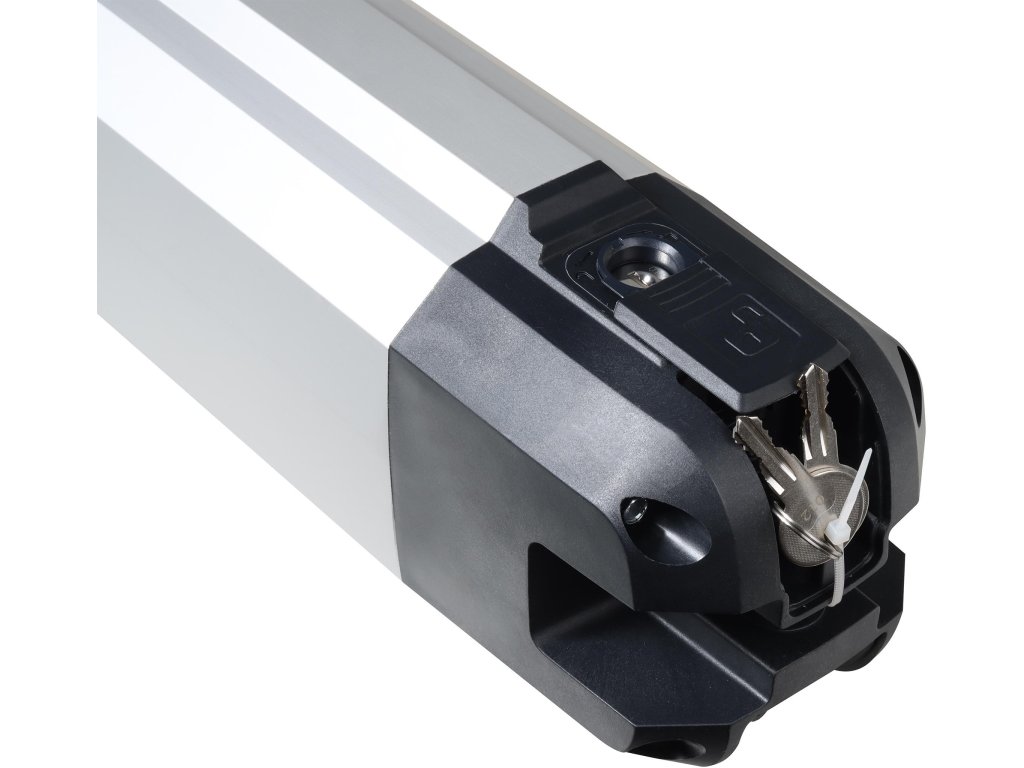

• Odemykání: personalizovaný klíč
• Typ detekce překážek: elektronika
• Reakce na překážku: D-Track
• Koncové spínače: magnetický
• Provozní teplotaod -20 C do +55 C
• Stupeň ochrany: IP X4
• Mazání převodovky: mastnota
• Způsob použití: 80 cyklů za den
• Hmotnost aktuátoru: 6 kg
• Přihláška na pracovní místa: ocel nebo zdivo
• Řídicí jednotka: Thalia BT A80 DUO
• Funkce branky:ANO
• Funkce samoučení (autoSET): ANO
• Zpomalení při zahájení a ukončení: ANO
• Funkce automatického zavírání:ANO
• Funkce automatického zavírání po průchodu řadou fotobuněk: ANO

*DŮLEŽITÉ!

Maximální hmotnost křídla klesá s jeho rostoucí délkou! Křídlo o délce 3 m může mít hmotnost max. 200 kg. Křídlo o hmotnosti 400 kg může být dlouhé maximálně 1,5 m.

*Systém D-Track - dynamické řízení točivého momentu

Tento pohon je vybaven systémem D-track, což je inteligentní systém řízení točivého momentu založený na technologii mikroprocesorové řídicí jednotky BFT.

Na základě údajů z několika ukazatelů systém aktualizuje úroveň síly potřebné k provedení operace. Systém D-track rovněž usnadňuje montážní firmě vystavení zákonem požadovaných certifikátů.

Běžné řídicí jednotky nesnímají přesnou polohu vrat a důsledně používají pevně stanovené úrovně síly, čímž nezajišťují stabilní citlivost na překážku během zavírání a otevírání.

Zařízení BFT vybavená systémem D-track zaznamenávají sebemenší výkyvy v síle brány nebo vrat, například v důsledku teplotních nebo životnostních rozdílů, a neustále dodávají aktuální točivý moment motoru.

Tradiční řídicí jednotka nedokáže tyto změny tahu rozpoznat, což někdy vede k indikaci neexistujících překážek.

Systém D-Track od společnosti BFT tak zaručuje maximální bezpečnost a dokonalý provoz zařízení bez ohledu na klimatické podmínky a stupeň mechanického opotřebení.

*U-link - technologie BFT pro komunikaci periferních zařízení s automatizačními systémy

Univerzální - slovo, které plně vystihuje podstatu U-link. Jedná se o platformu, která vám díky rozšiřujícím kartám B EBA dává možnost vytvářet a spravovat technologické ekosystémy z vašeho chytrého telefonu.

Po zakoupení rozšiřující karty a její instalaci do jednotky stačí do chytrého telefonu nainstalovat aplikaci U-Control a můžete plně využívat možnosti, které řešení U-Link nabízí.

Tato aplikace umožňuje ovládat jedno nebo více kompatibilních zařízení prostřednictvím protokolu U-link.

• Prostřednictvím internetového připojení může uživatel otevřít, zavřít nebo zastavit bránu přímo z chytrého telefonu nebo tabletu. Navíc může kontrolovat její stav v reálném čase z libovolného místa.
• Přístup můžete ovládat téměř odkudkoli. Např. můžete otevřít nebo zavřít bránu a umožnit tak přístup zahradníkovi, když jste pryč.

Řídicí jednotka BFT Thalia DUO má dva vstupy U-LINK

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
