BFT PHOBOS BT B40 KIT CZ pro křídlové brány (R935359 00005 MDM 2614863)

BFT PHOBOS BT B40 KIT CZ pro křídlové brány (R935359 00005 MDM 2614863)

Účel

Kompletní 24V sada pro křídlové brány s hmotností křídel do 700 kg a délkou křídel do 4 m.* Oproti sadě PHOBOS BT A byla změněna poloha koncových spínačů; v sadě PHOBOS BT B jsou umístěny shora. Když k tomu přidáme funkci autoSET s vibracemi při nastavování koncových poloh, je jasné, že práce montéra nebyla nikdy tak příjemná.

Maximální vzdálenost od osy závěsu k okraji sloupku je u těchto pohonů 14 cm.

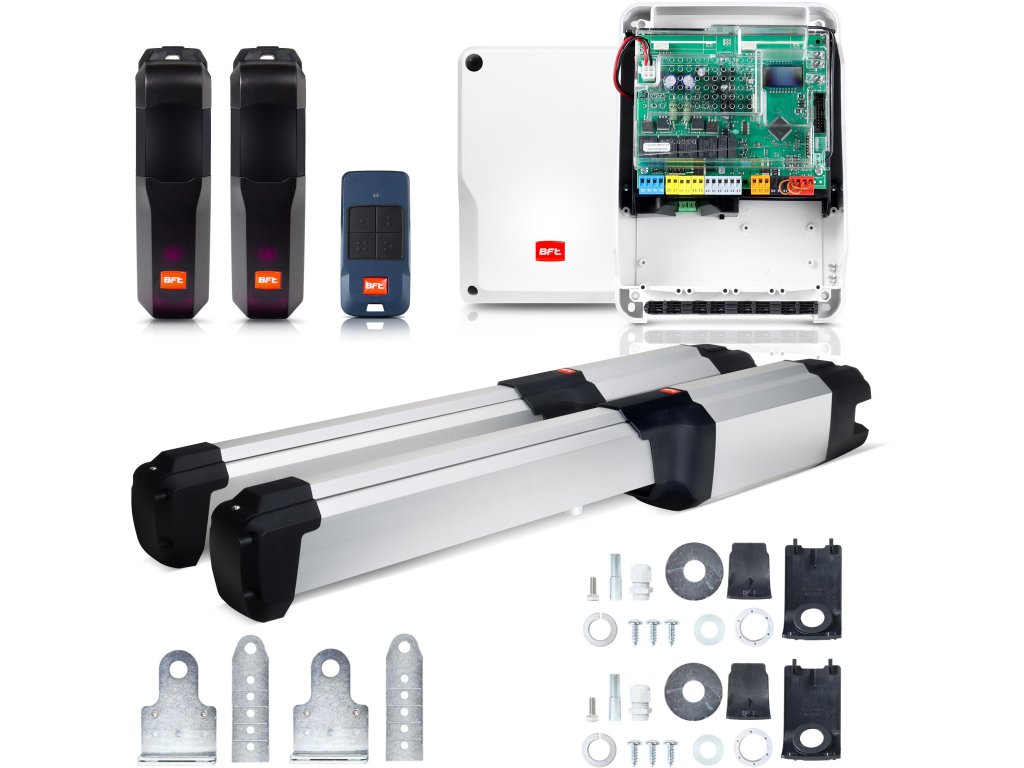

Sada obsahuje:

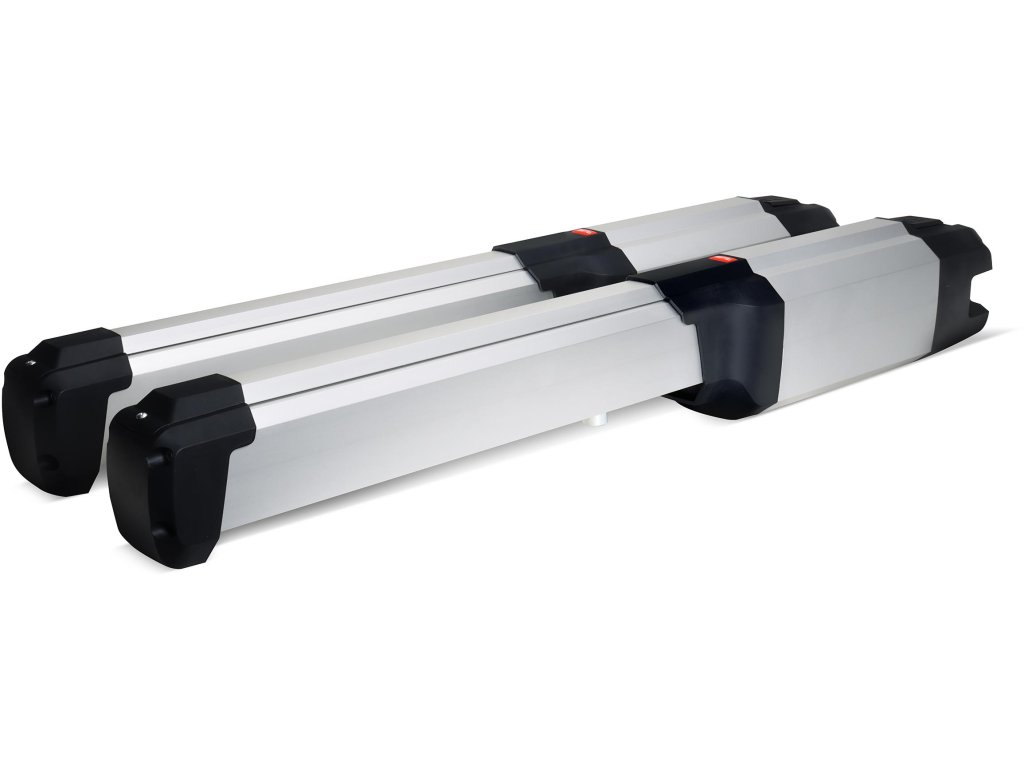

• Sada dvou pohonů Phobos BT B40
• Řídicí jednotka Thalia BT A80 DUO

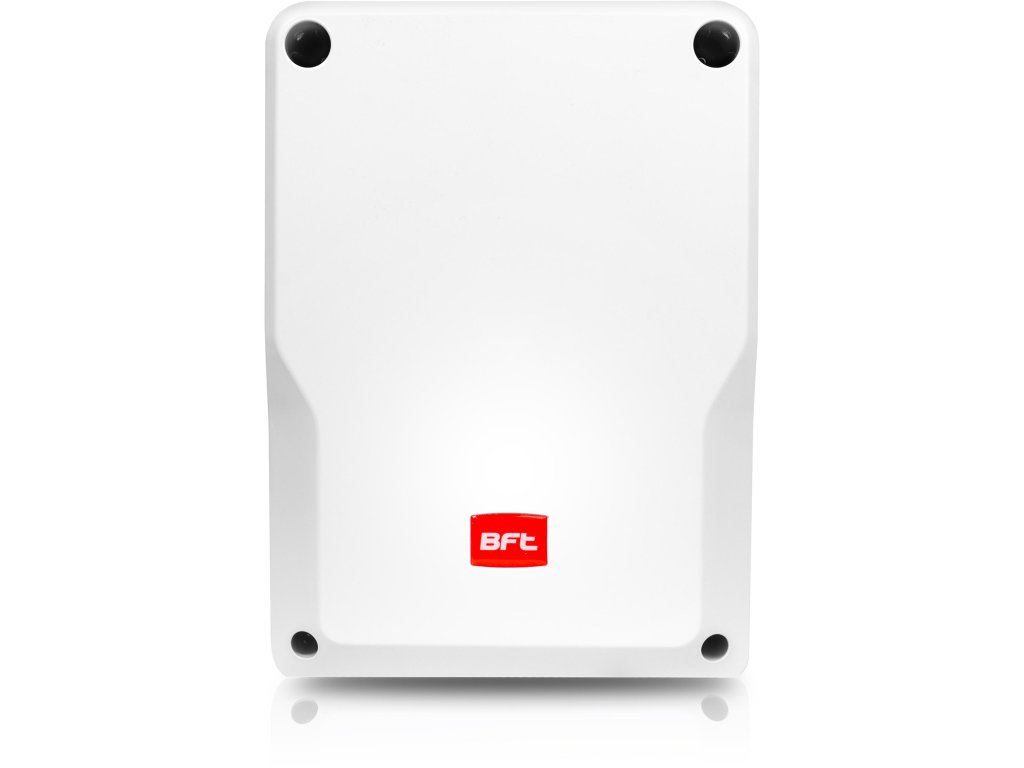

• Kryt ovládacího panelu
• Fotobuňky Compacta A20-180
• 1 dálkový ovladač Mitto COOL C4
• Sada montážního příslušenství (držáky, šrouby, průchodky, podložky, kryty atd.)
• Klíče pro odpojení pohonů

POZNÁMKA: Standardní rukojeti v sadách jsou rovné listy vycházející z pohonu. Rukojeti SFR nejsou součástí sady.

Klíčové vlastnosti

• Pohony pro obytné křídlové brány,
• 24V motor

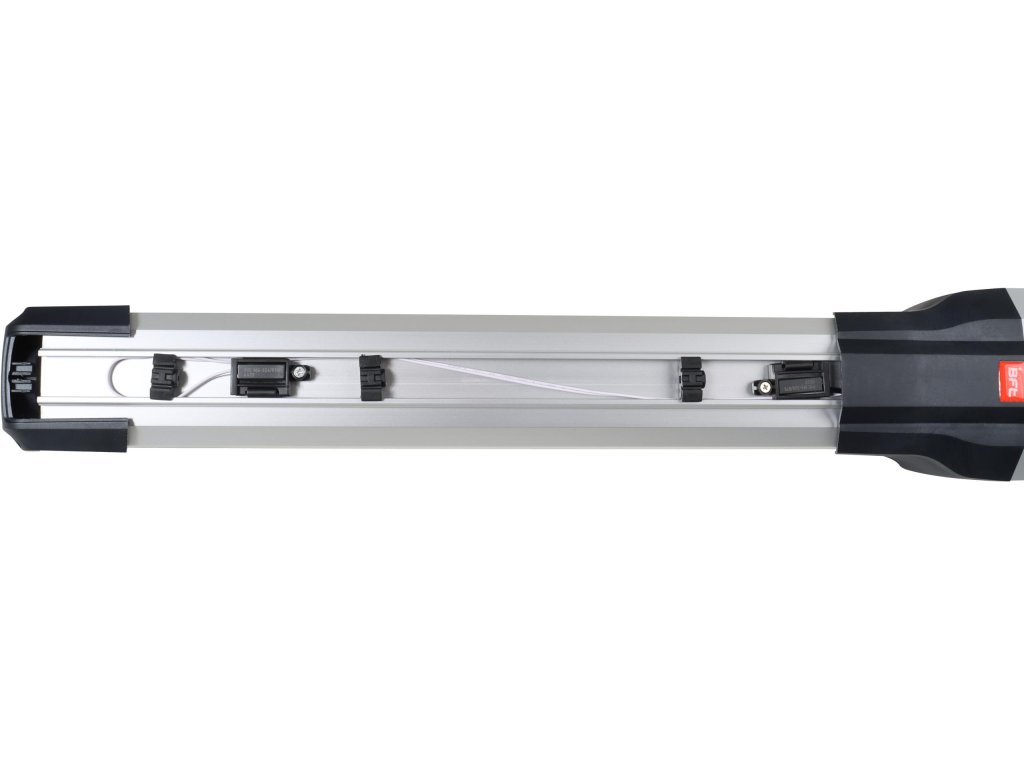

• Magnetické koncové spínače

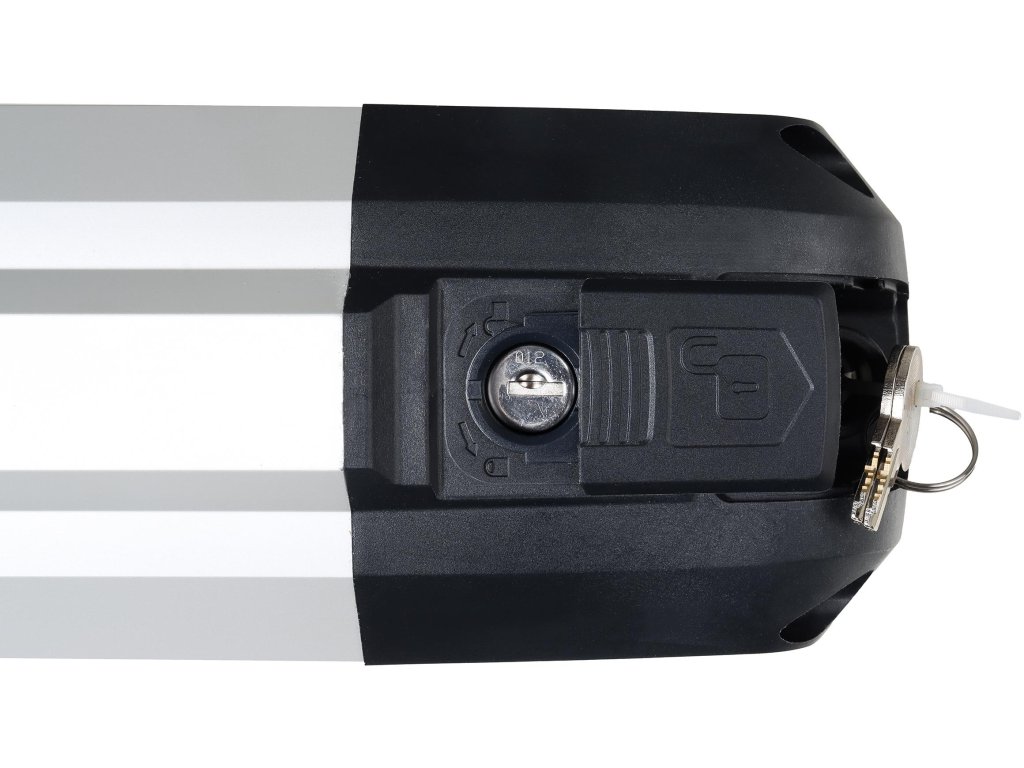

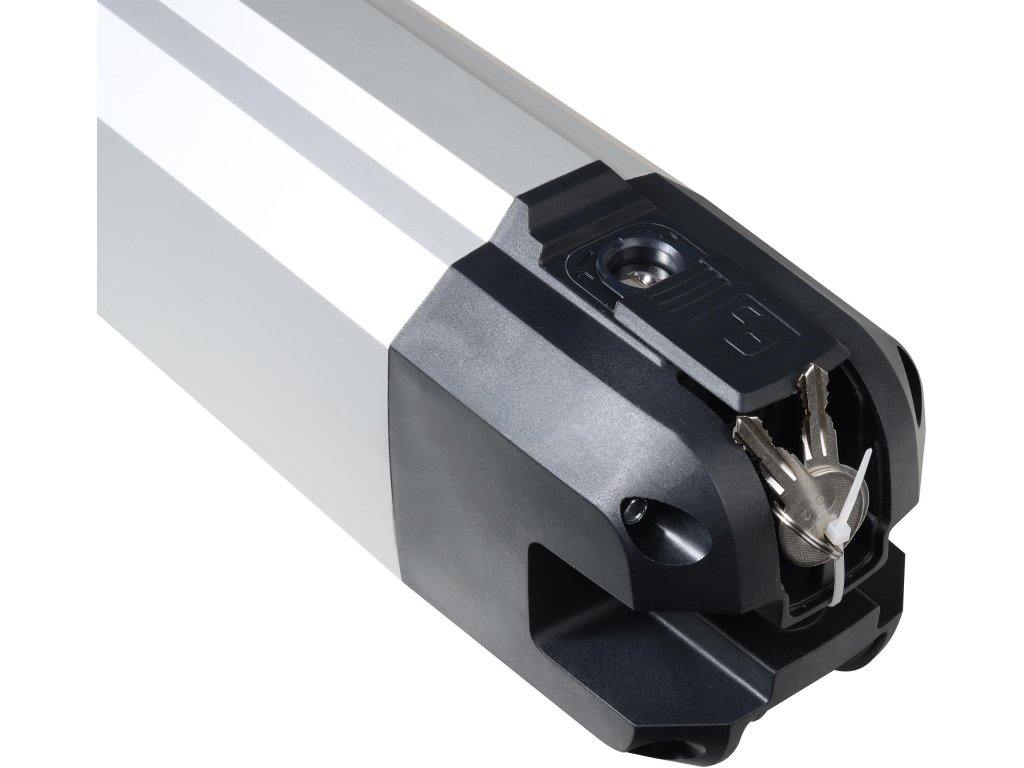

• Personalizované vydání klíče
• Amperometrická funkce detekce překážek
• Frekvence používání - až 80 cyklů denně
• Inovativní montáž na pól s magnetickým kolíkem
• Inovativní systém D-Track

Popis

Pohony pro obytné křídlové brány, určené pro brány s hmotností křídla do 700 kg a délkou křídla do 4 metrů (verze Phobos BT B40). Mají motor napájený 24 V a funkčně bohatou řídicí jednotku THALIA BT A80 DUO s integrovaným dvoukanálovým dynamickým kódovým rádiem s celkovou pamětí 128 dálkových ovladačů. Pohony mají magnetické koncové spínače (při otevírání i zavírání). Personalizované odemykání klíčem zajišťuje vysoký stupeň zabezpečení. K tomu přispívá i funkce amperometrické detekce překážek. Pohony BFT PHOBOS BT B25 lze provozovat s frekvencí až 80 cyklů za den, což je více než uspokojivé.

Mimořádně zajímavé a inovativní je také řešení připevnění k držáku sloupu pomocí magnetického kolíku, které zlepšuje instalaci i estetiku instalace, protože magnetický kolík není zvenčí vidět.

Modernizována byla také konstrukce matice táhla U modelů BT B je táhlo nastaveno hlouběji než u starých modelů řady BT A, čímž se snižuje možnost náhodného znečištění mechanismu.

Tento pohon je vybaven systémem D-Track, který zajišťuje optimální volbu sil v každém bodě automatizační operace. V zimě se automaticky zvyšují a v létě snižují, takže pohony vždy pracují plynule a detekují skutečné překážky.

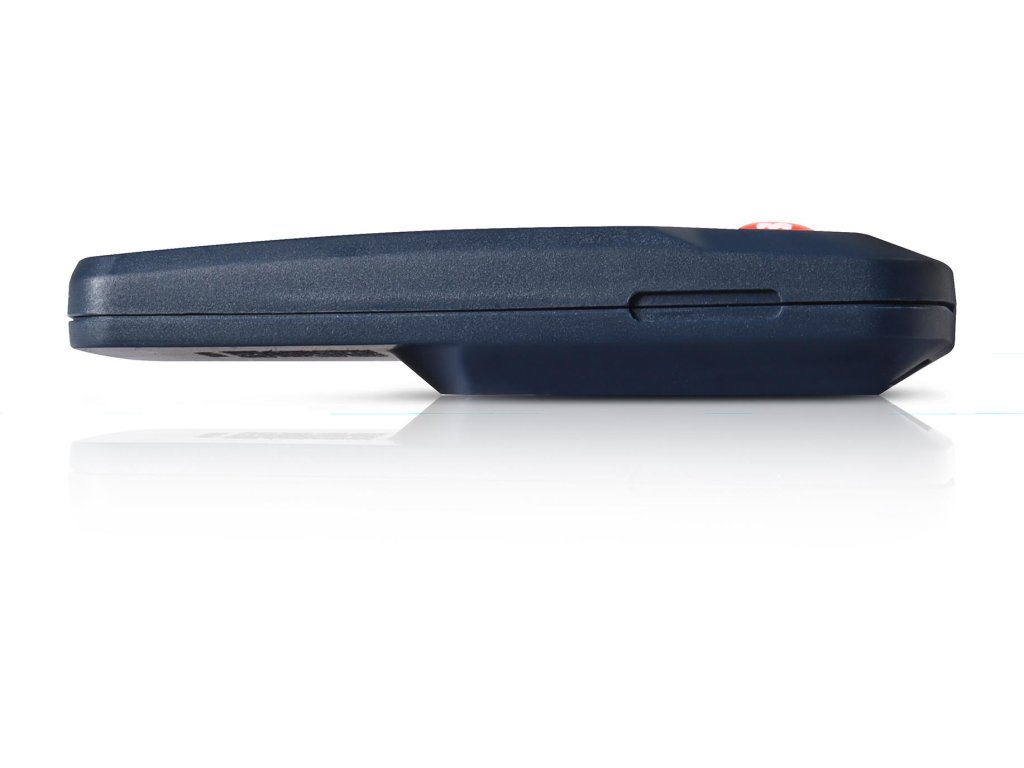

4-kanálové dálkové ovládání BFT MITTO COOL C4

Originál4-kanálové dálkové ovládáníznačka BFT je určena pro většinou disky od tohoto výrobce. Kompatibilní se všemi novými i starými řídicími jednotkami BFT.

Změny oproti dálkovému ovládání MITTO B4 (D111906) jsou:

• Kopírování není možné pomocí jiných dálkových ovladačů než BFT
• Vestavěná funkce Replay: umožňuje kopírování dálkového ovládání mimo rádio (nebo ovládací panel).
• Větší tlačítka

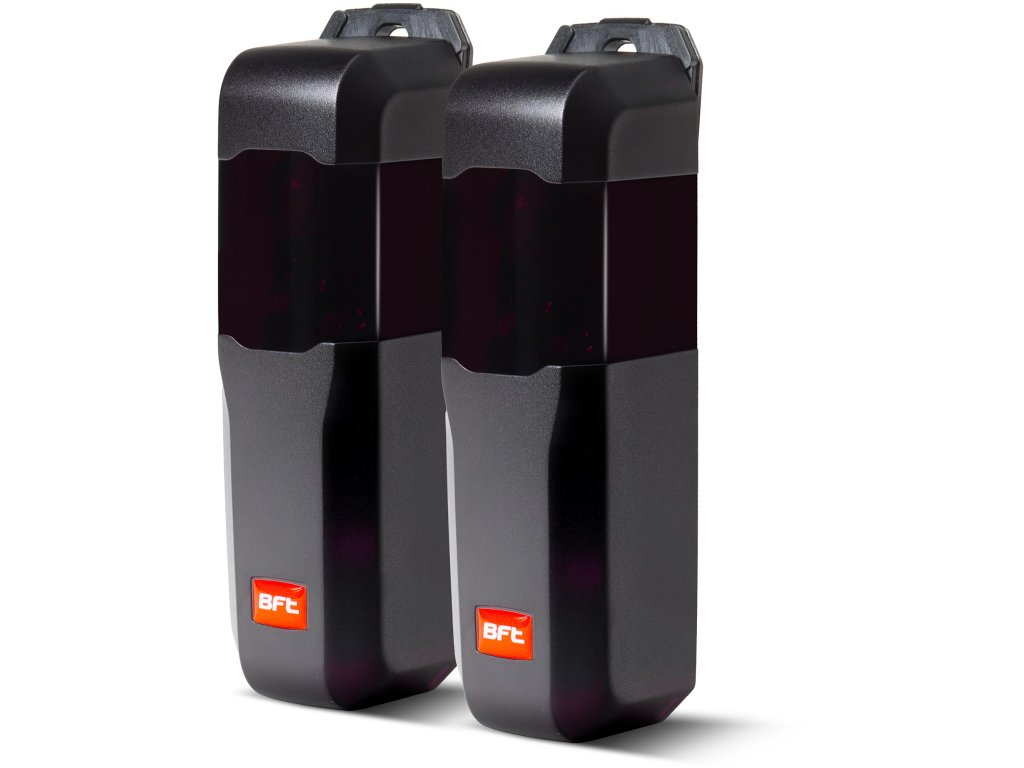

Fotobuňky BFT Compacta A20-180 (vysílač+přijímač)

Fotobuňka Compacta je produkt, který účinně nahrazuje model BFT Desme. Model Compacta A20-180 se vyznačuje především nastavitelným zorným úhlem 180 stupňů (+/- 90 stupňů u vysílače a přijímače). Dosah fotobuněk je 20 metrů, přičemž 10 metrů je garantovaný dosah za všech podmínek.

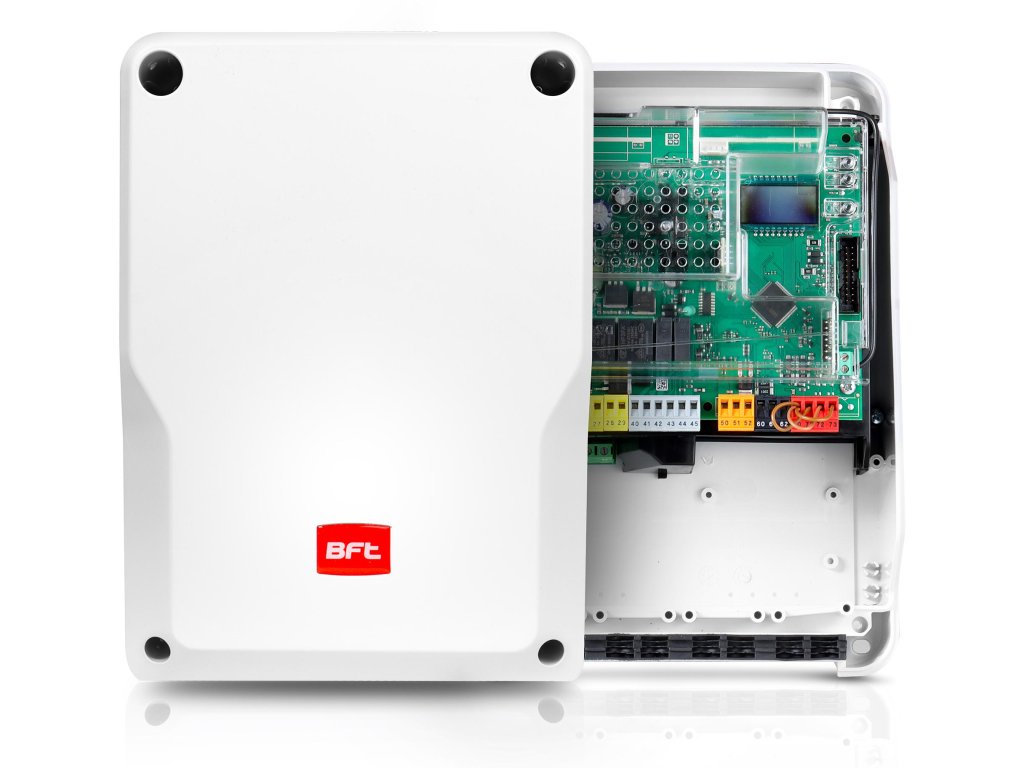

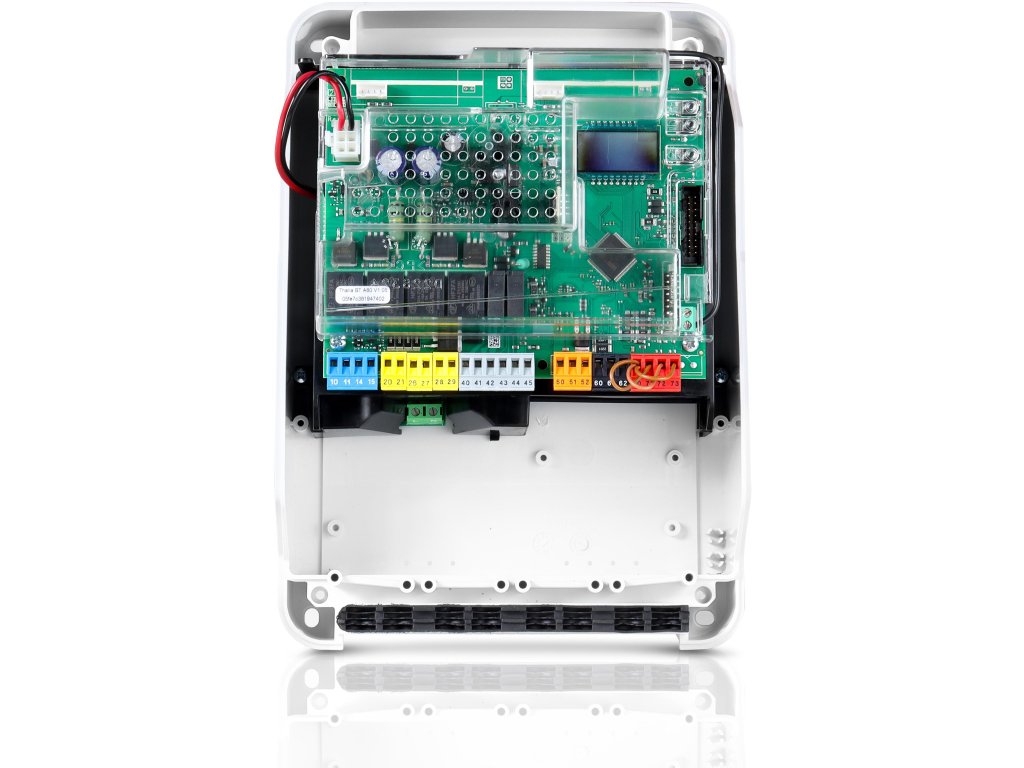

Řídicí jednotka BFT Thalia BT A80 DUO

Řídicí jednotka THALIA BT A80 DUO s LCD displejem je určena k ovládání pohonů PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT a dalších pohonů s napětím 24 V.

Řídicí jednotka Thalia BT A80 DUO nahrazuje model Thalia Light. Má vestavěné rádio s plovoucím kódem, paměť pro 128 dálkových ovladačů. Programovatelné vstupy-výstupy, podporuje dvě nezávislé linky fotobuněk.

Velmi důležité je, že tento ovládací panel nefunguje se starými dálkovými ovladači Mitto B2 (D111904) a Mitto B4 (D111606).

• Provoz elektrického uvolňovacího zámku: ANO
• Otevření pro chodce pomocí časovače: ANO
• Světelný senzor: ANO
• Připojení: NE
• Provoz elektrického magnetického zámku: ANO
• Provoz signálních světel: ANO
• Řízení světelné signalizace: ANO
• Podpěra bezpečnostního okraje (krajní tyče): ANO
• Maximální výstupní výkon: 180W
• Signalizace údržby: ANO
• Uvítací světelný provoz: ANO
• Konfigurovatelný konektor AUX 1: ANO
• Napájení řídicí jednotky: 220-230V
• Osvětlení zóny: ANO
• Test fotobuněk: ANO
• Maximální počet dálkových ovladačů: 128
• Provoz schodišťového osvětlení: ANO
• Funkce branky: ANO
• Test okrajových proužků: ANO
• Zobrazení: ANO
• Spotřeba energie v pohotovostním režimu: <0,5 W
• Signalizace stavu dveří: ANO
• Alarm otevření dveří: ANO
• Provoz elektrického zámku dveří: ANO
• Otevření podle časovače: ANO

Technické specifikace

• Napájení: 230V +/- 10% 50Hz
• Motor: 24V
• Absorbovaný výkon: 40W
• Maximální délka listu: 4 m
• Maximální hmotnost listu: 700 kg
• Otevírací doba:20 s.
• Pracovní zdvih: 400 mm
• Maximální úhel otevření: 124 stupňů
• Zpomalení: ANO
• Zámek: mechanické
• Odemykání: personalizovaný klíč
• Typ detekce překážek: elektronika
• Reakce na překážku: D-Track
• Koncové spínače: magnetický
• Provozní teplotaod -20 C do +55 C
• Stupeň ochrany: IP X4
• Mazání převodovky: mastnota
• Způsob použití: 80 cyklů za den
• Hmotnost aktuátoru: 8 kg
• Přihláška na pracovní místa: ocel nebo zdivo
• Řídicí jednotka: Thalia BT A80 DUO
• Funkce branky:ANO
• Funkce samoučení (autoSET): ANO
• Zpomalení při zahájení a ukončení: ANO
• Funkce automatického zavírání:ANO
• Funkce automatického zavírání po průchodu řadou fotobuněk: ANO

*DŮLEŽITÉ!

Maximální hmotnost křídla klesá s jeho rostoucí délkou! Křídlo o délce 4 m může mít hmotnost max. 200 kg. Křídlo o hmotnosti 700 kg může být dlouhé až 2 metry.

*Systém D-Track - dynamické řízení točivého momentu

Tento pohon je vybaven systémem D-track, což je inteligentní systém řízení točivého momentu založený na technologii mikroprocesorové řídicí jednotky BFT.

Na základě údajů z několika ukazatelů systém aktualizuje úroveň síly potřebné k provedení operace. Systém D-track rovněž usnadňuje montážní firmě vystavení zákonem požadovaných certifikátů.

Běžné řídicí jednotky nesnímají přesnou polohu vrat a důsledně používají pevně stanovené úrovně síly, čímž nezajišťují stabilní citlivost na překážku během zavírání a otevírání.

Zařízení BFT vybavená systémem D-track zaznamenávají sebemenší výkyvy v síle brány nebo vrat, například v důsledku teplotních nebo životnostních rozdílů, a neustále dodávají aktuální točivý moment motoru.

Tradiční řídicí jednotka nedokáže tyto změny tahu rozpoznat, což někdy vede k indikaci neexistujících překážek.

Systém D-Track od společnosti BFT tak zaručuje maximální bezpečnost a dokonalý provoz zařízení bez ohledu na klimatické podmínky a stupeň mechanického opotřebení.

*U-link - technologie BFT pro komunikaci periferních zařízení s automatizačními systémy

Univerzální - slovo, které plně vystihuje podstatu U-link. Jedná se o platformu, která vám díky rozšiřujícím kartám B EBA dává možnost vytvářet a spravovat technologické ekosystémy z vašeho chytrého telefonu.

Po zakoupení rozšiřující karty a její instalaci do jednotky stačí do chytrého telefonu nainstalovat aplikaci U-Control a můžete plně využívat možnosti, které řešení U-Link nabízí.

Tato aplikace umožňuje ovládat jedno nebo více kompatibilních zařízení prostřednictvím protokolu U-link.

• Prostřednictvím internetového připojení může uživatel otevřít, zavřít nebo zastavit bránu přímo z chytrého telefonu nebo tabletu. Navíc může kontrolovat její stav v reálném čase z libovolného místa.
• Přístup můžete ovládat téměř odkudkoli. Např. můžete otevřít nebo zavřít bránu a umožnit tak přístup zahradníkovi, když jste pryč.

Řídicí jednotka BFT Thalia DUO má dva vstupy U-LINK

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
