BFT VIRGO SMART BT B20 KIT pro dvoukřídlé brány

BFT VIRGO SMART BT B20 KIT pro dvoukřídlé brány

Klíčové vlastnosti

• 24V samosvorné elektromechanické pohony pro dvoukřídlé brány s hmotností křídla až 200 kg a délkou křídla až 2 metry. Tím získáme dvoukřídlou bránu s hmotností až 400 kg a světlou výškou vjezdu až 4 metry.
• Funkčně bohatá řídicí jednotka Thalia BT A80 DUO s displejem
• Mechanické koncové spínače
• Amperometrická funkce detekce překážek
• Personalizované vydání klíče
• Možnosti použití nouzové baterie.

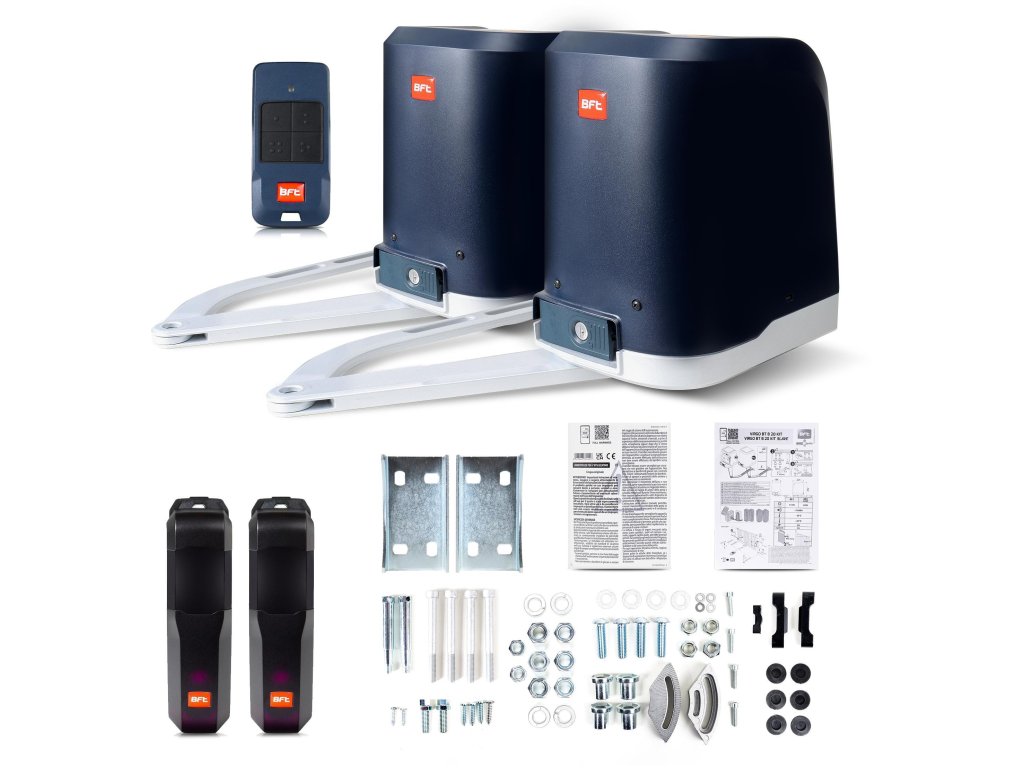

Sada obsahuje

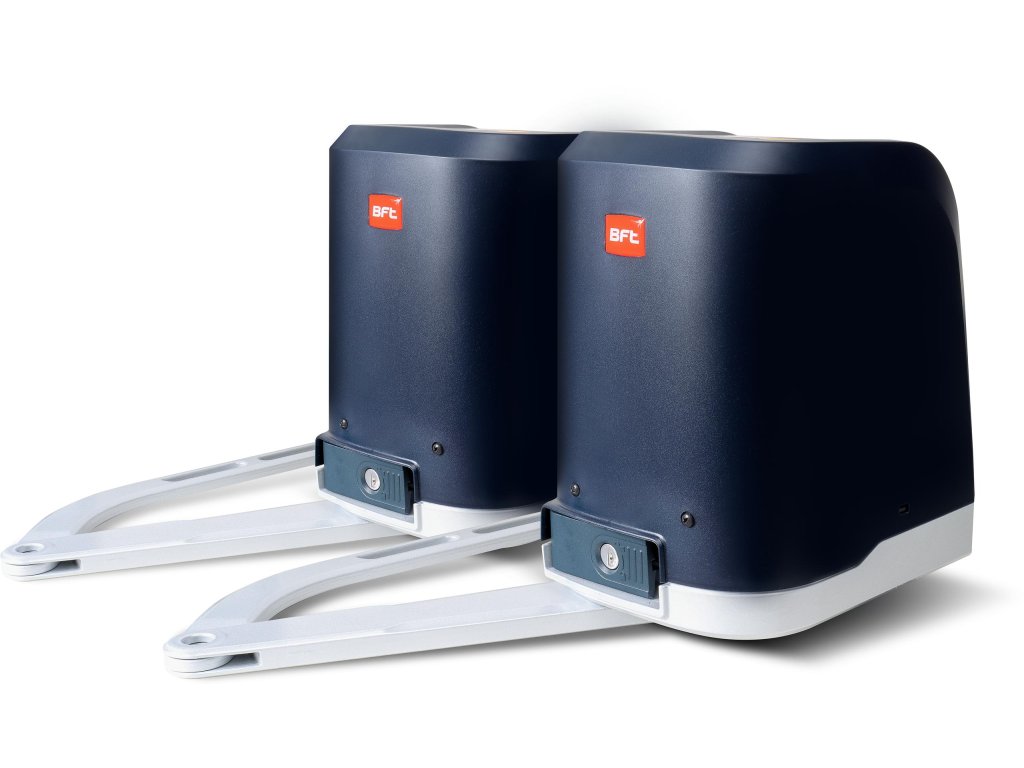

• 1ks. Aktor s řídicí jednotkou VIRGO BT B20 MASTER s řídicí jednotkou
• 1ks. VIRGO BT B20 SLAVE actuator (bez řídicí jednotky)
• Pár fotobuněk Compacta A20-180
• 2ks čtyřkanálových dálkových ovladačů MITTO COOL C4

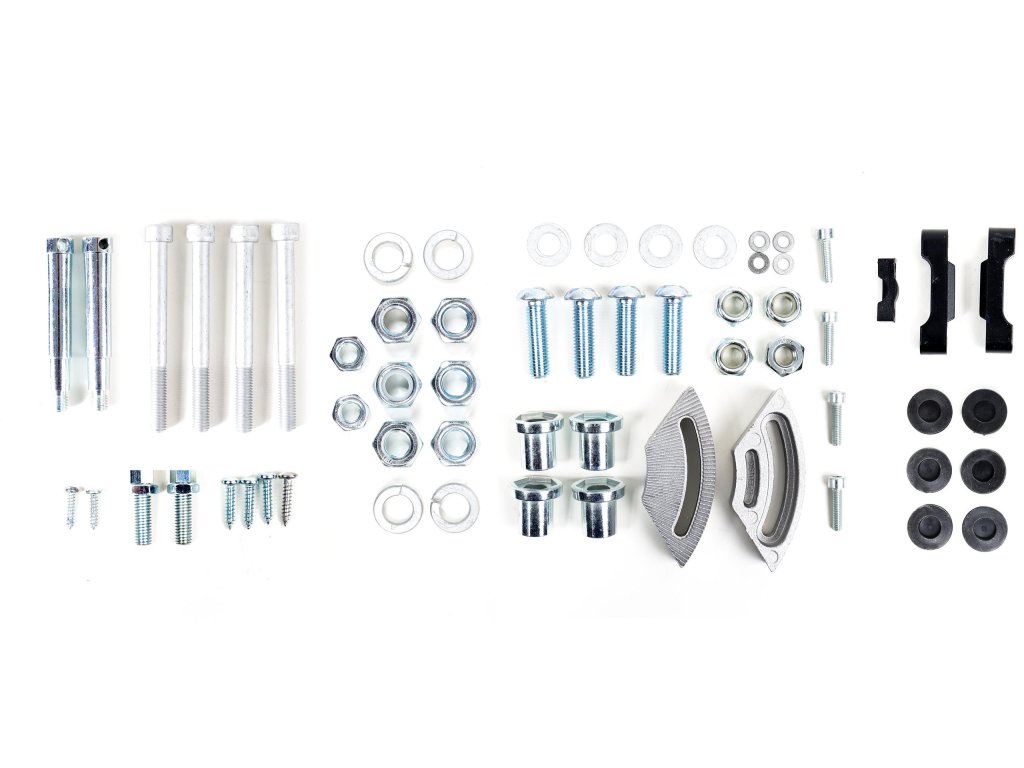

• Sada montážního příslušenství

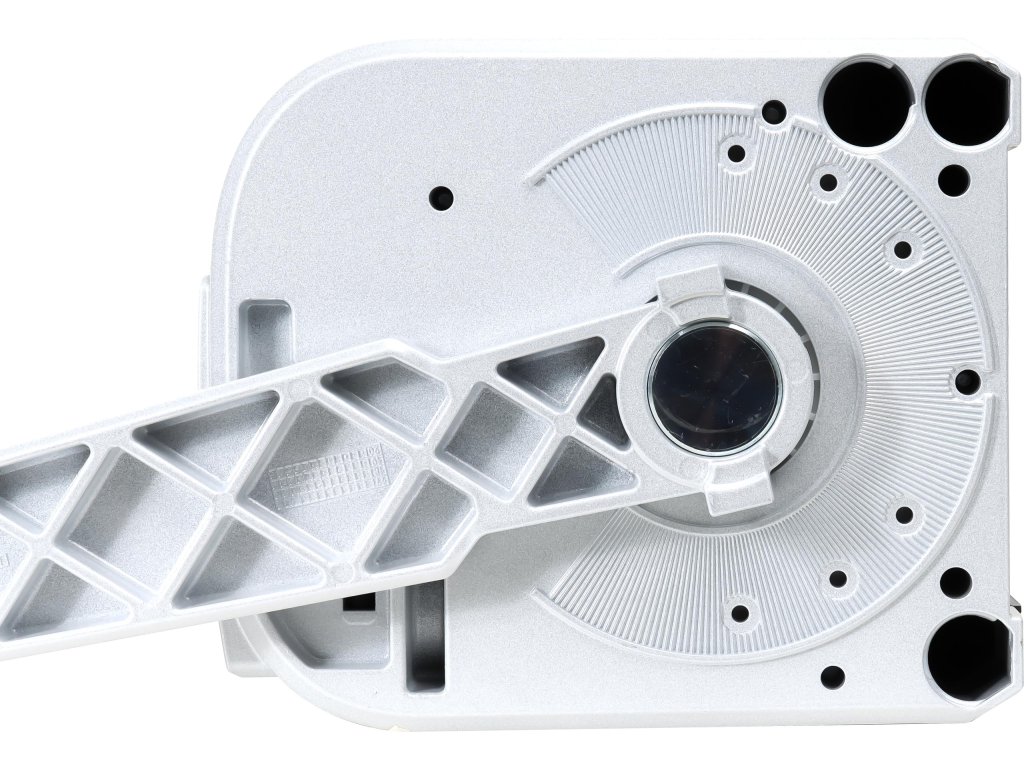

• Pár kloubových ramen
• 4ks spojkových klíčů (dva pro každý válec)

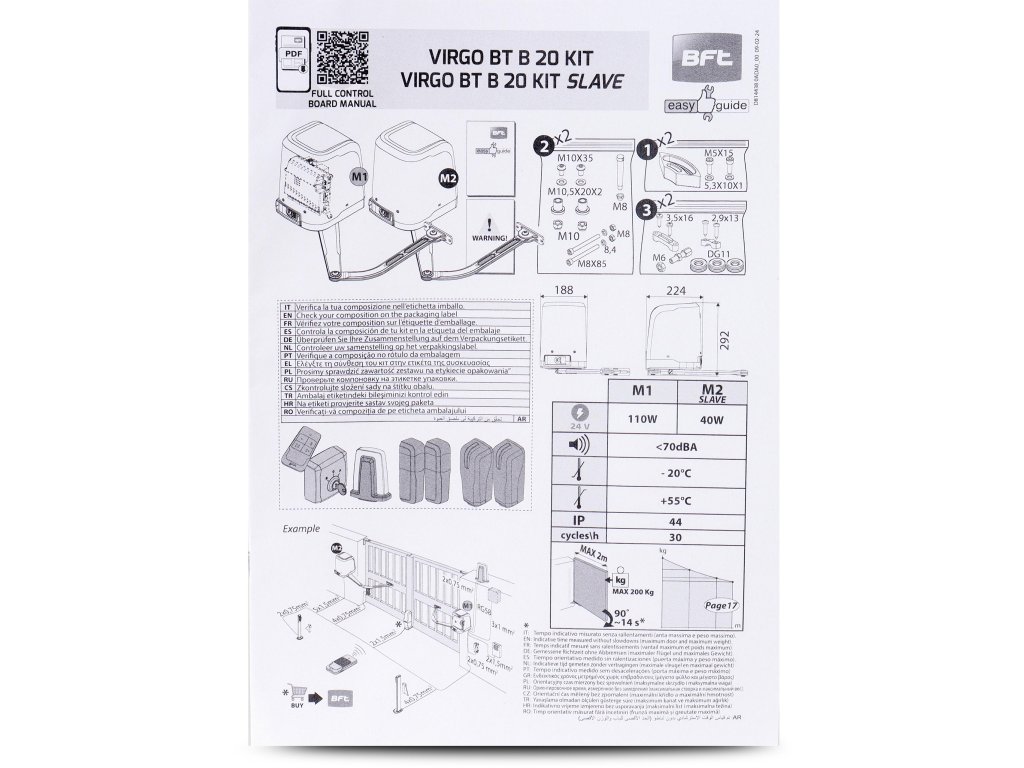

• Návod k montáži
• Originální balení výrobce

Účel

Sada určená k automatizaci křídlové brány na širokém sloupku s hmotností křídla do 200 kg a šířkou 2 m. Ideální pro silné zděné sloupky, kde tradiční pohony začínají postrádat montážní rozměry.

Popis

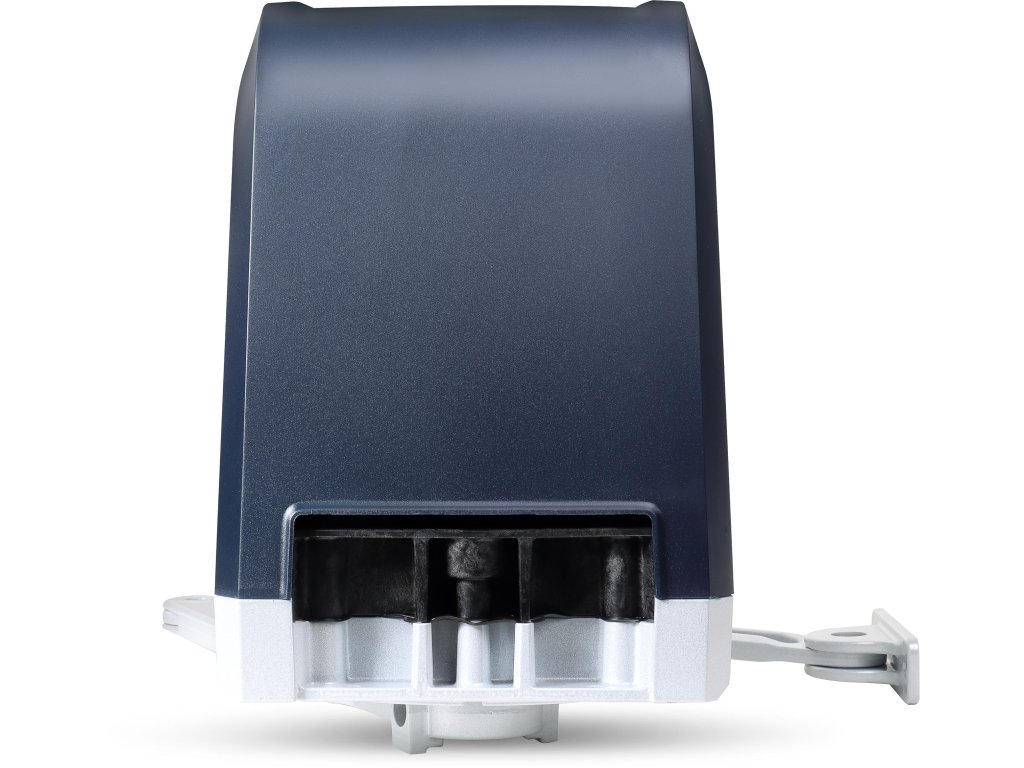

Elektromechanické pohony řady VIRGO jsou určeny pro křídlové brány s hmotností křídel do 200 kg a délkou do 2 m. Jsou určeny k montáži na zděné sloupky, přičemž montážní rozměr od osy závěsu k okraji sloupku uvnitř pozemku je do 21 cm. Jsou vybaveny stejnosměrným 24V motorem a vnitřní samosvornou převodovkou, která blokuje ruční otevírání a zavírání brány. Elektromechanické koncové spínače a mechanické nárazníky při otevírání a zavírání umožňují přesné nastavení koncových poloh. Frekvence použití pohonů až 60 cyklů za den.

Jednotka je vybavena systémem D-Track.

Výhody pro uživatele

• Jednoduché a pohodlné používání.
• U-security - nový, ještě bezpečnější rádiový protokol.
• Integrovaný elektronický systém detekce překážek.
• Navrženo tak, aby šetřilo energii a dalo se snadno opravit.
• Hladké otevírání a zavírání dveří.
• Kompatibilní s aplikací Tahoma od společnosti Somfy prostřednictvím karty pro připojení B-EBA.

Výhody pro profesionály

• Integrovaná řídicí jednotka Thalia BT A80 DUO, umístěná výše než její předchůdce. To zajišťuje pohodlnější programování.
• Programování prostřednictvím displeje.
• Připojitelný/stahovatelný a rozšiřitelný pomocí paměťové karty vysílače s další kapacitou.
• Široká nabídka příslušenství umožňuje přizpůsobit instalaci potřebám zákazníka.
• Automatické zamykání a funkce branky.
• Automatické řízení hnací síly.
• Dva vstupy U-LINK: modulární konstrukce ústředny umožňuje připojení dvou komunikačních karet.

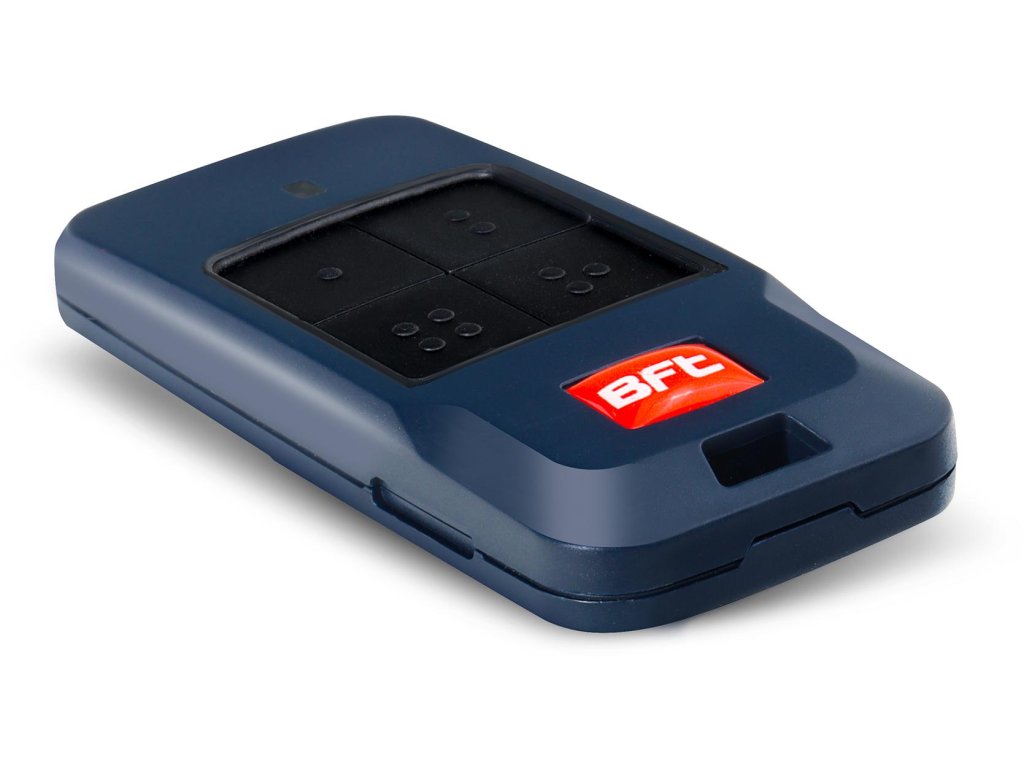

4-kanálové dálkové ovládání BFT MITTO COOL C4

Originál4-kanálové dálkové ovládáníznačka BFT je určena pro většinou disky od tohoto výrobce. Kompatibilní se všemi novými i starými řídicími jednotkami BFT.

Změny oproti dálkovému ovládání MITTO B4 (D111906) jsou:

• Kopírování není možné pomocí jiných dálkových ovladačů než BFT
• Vestavěná funkce Replay: umožňuje kopírování dálkového ovládání mimo rádio (nebo ovládací panel).
• Větší tlačítka

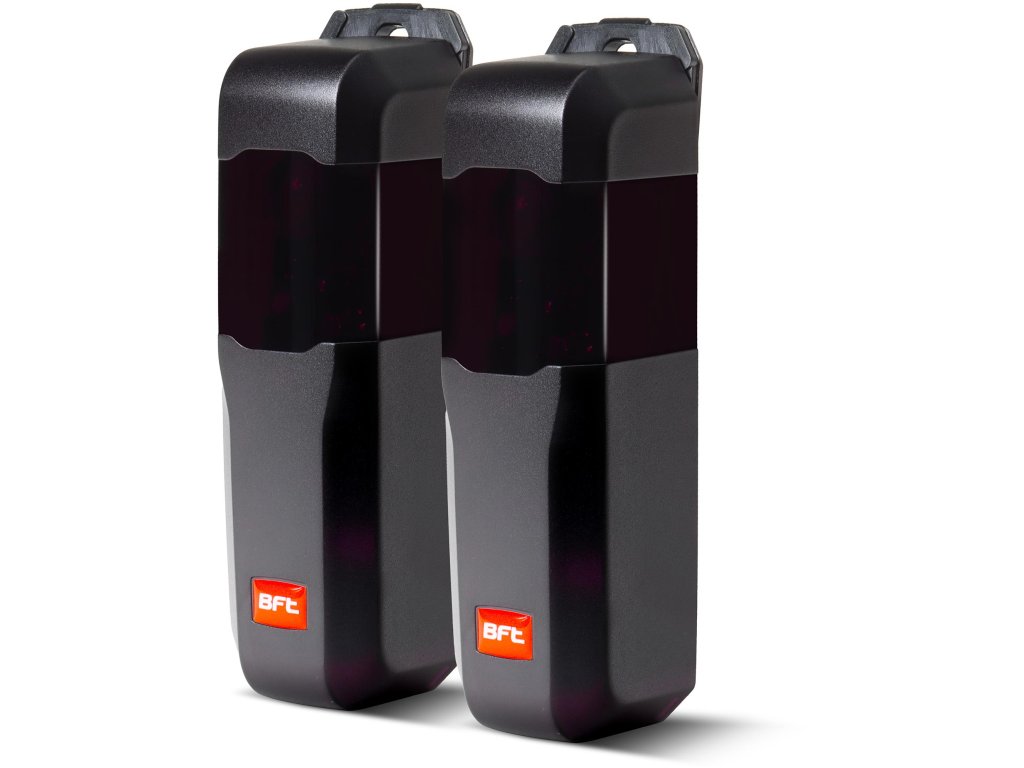

Fotobuňky BFT Compacta A20-180 (vysílač+přijímač)

Fotobuňka Compacta je produkt, který účinně nahrazuje model BFT Desme. Model Compacta A20-180 se vyznačuje především nastavitelným zorným úhlem 180 stupňů (+/- 90 stupňů u vysílače a přijímače). Dosah fotobuněk je 20 metrů, přičemž 10 metrů je garantovaný dosah za všech podmínek.

*Systém D-Track - dynamické řízení točivého momentu

• Tento pohon je vybaven systémem D-track, což je inteligentní systém řízení točivého momentu založený na technologii mikroprocesorové řídicí jednotky BFT.
• Na základě údajů z několika ukazatelů systém aktualizuje úroveň síly potřebné k provedení operace. Systém D-track rovněž usnadňuje montážní firmě vystavení zákonem požadovaných certifikátů.
• Běžné řídicí jednotky nesnímají přesnou polohu vrat a důsledně používají pevně stanovené úrovně síly, čímž nezajišťují stabilní citlivost na překážku během zavírání a otevírání.
• Zařízení BFT vybavená systémem D-track zaznamenávají sebemenší výkyvy v síle brány nebo vrat, například v důsledku teplotních nebo životnostních rozdílů, a neustále dodávají aktuální točivý moment motoru.
• Tradiční řídicí jednotka nedokáže tyto změny tahu rozpoznat, což někdy vede k indikaci neexistujících překážek.
• Systém D-Track od společnosti BFT tak zaručuje maximální bezpečnost a dokonalý provoz zařízení bez ohledu na klimatické podmínky a stupeň mechanického opotřebení.

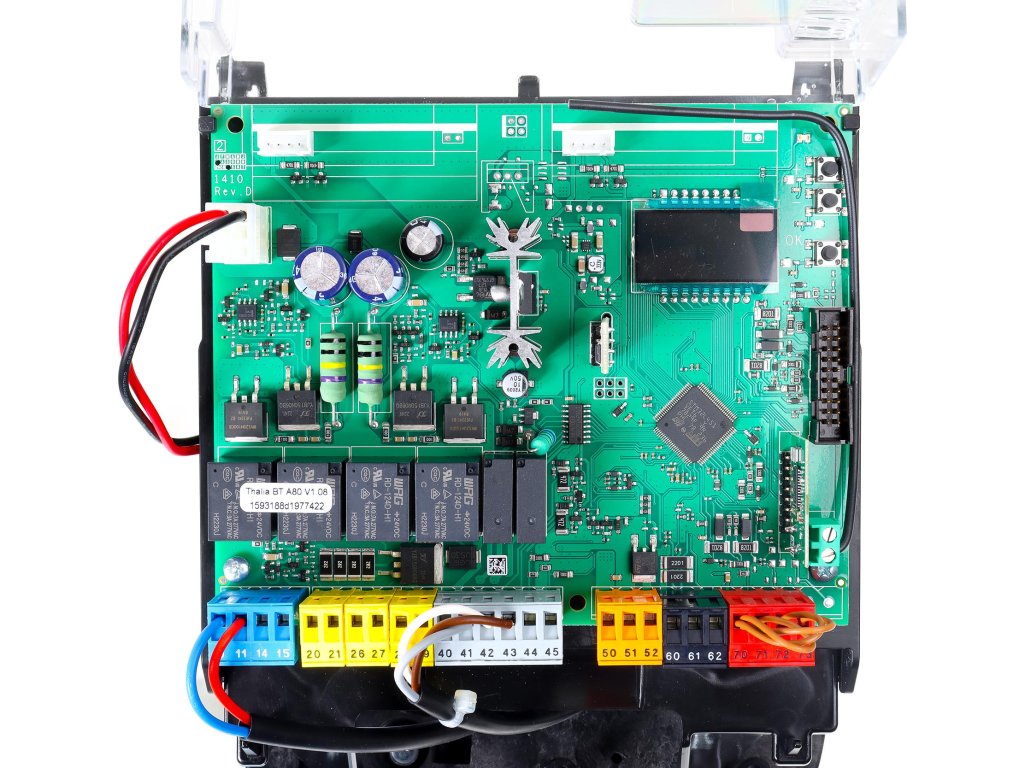

Řídicí jednotka BFT Thalia BT A80 DUO

Řídicí jednotka THALIA BT A80 DUO s LCD displejem je určena k ovládání pohonů PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT a dalších pohonů s napětím 24 V.

Řídicí jednotka Thalia BT A80 DUO nahrazuje model Thalia Light. Má vestavěné rádio s plovoucím kódem, paměť pro 128 dálkových ovladačů. Programovatelné vstupy-výstupy, podporuje dvě nezávislé linky fotobuněk.

Velmi důležité je, že tento ovládací panel nefunguje se starými dálkovými ovladači Mitto B2 (D111904 a Mitto B4 (D111606).

• Provoz elektrického uvolňovacího zámku: ANO
• Otevření pro chodce pomocí časovače: ANO
• Světelný senzor: ANO
• Připojení: NE
• Provoz elektrického magnetického zámku: ANO
• Provoz signálních světel: ANO
• Řízení světelné signalizace: ANO
• Podpěra bezpečnostního okraje (krajní tyče): ANO
• Maximální výstupní výkon: 180W
• Signalizace údržby: ANO
• Uvítací světelný provoz: ANO
• Konfigurovatelný konektor AUX 1: ANO
• Napájení řídicí jednotky: 220-230V
• Osvětlení zóny: ANO
• Test fotobuněk: ANO
• Maximální počet dálkových ovladačů: 128
• Provoz schodišťového osvětlení: ANO
• Funkce branky: ANO
• Test okrajových proužků: ANO
• Zobrazení: ANO
• Spotřeba energie v pohotovostním režimu: <0,5 W
• Signalizace stavu dveří: ANO
• Alarm otevření dveří: ANO
• Provoz elektrického zámku dveří: ANO
• Otevření podle časovače: ANO

Technické specifikace

• Ovládací panel: Thalia BT A80 DUO
• Napájecí napětí: 230V +/- 10% 50 Hz
• Napájecí napětí motoru:24V
• Spotřeba energie: 110 W

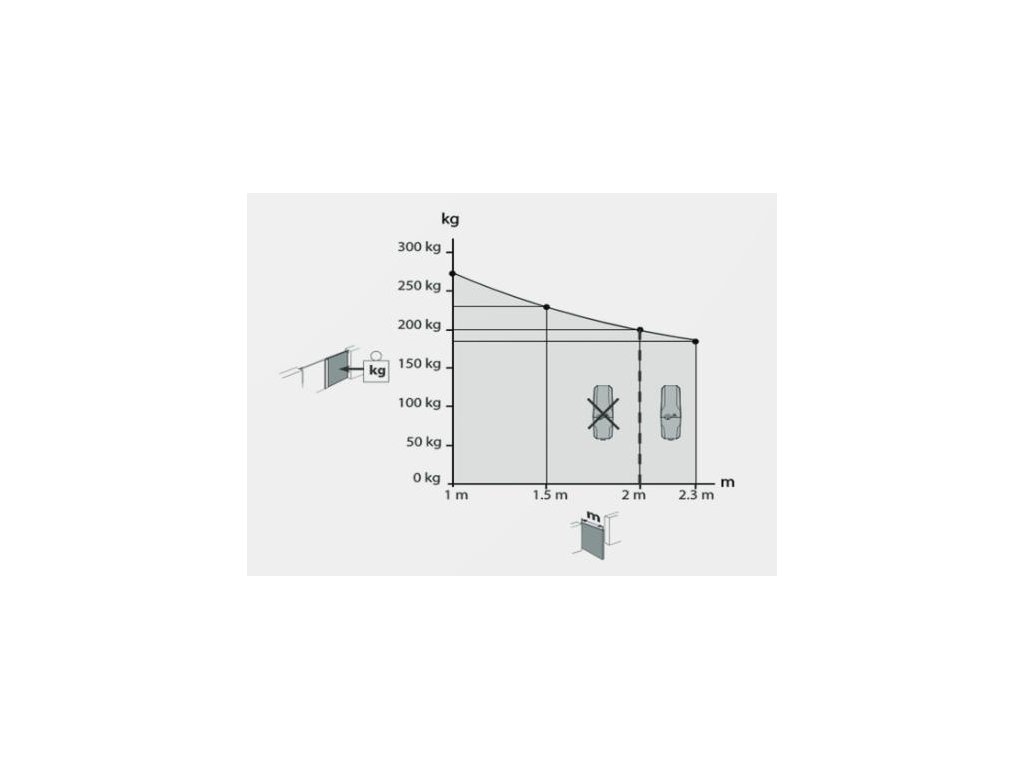

• Maximální šířka křídla/brány: 2m.
• Maximální hmotnost dveřního/bránového křídla: 200 kg
• Maximální úhel otevření: 120 stupňů
• Otevírací doba: 14 s.
• Typ koncovek: elektromechanické
• Zpomalení:ANO
• Zámek: mechanické
• Odemykání:personalizovaný klíč
• Reakce na překážku: D-Track
• Frekvence použití:střední intenzita (60 cyklů za den)
• Stupeň ochrany: IP44
• Maximální počet dálkových ovladačů: 128
• Provozní teplota:od -20 C do +55 C

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
