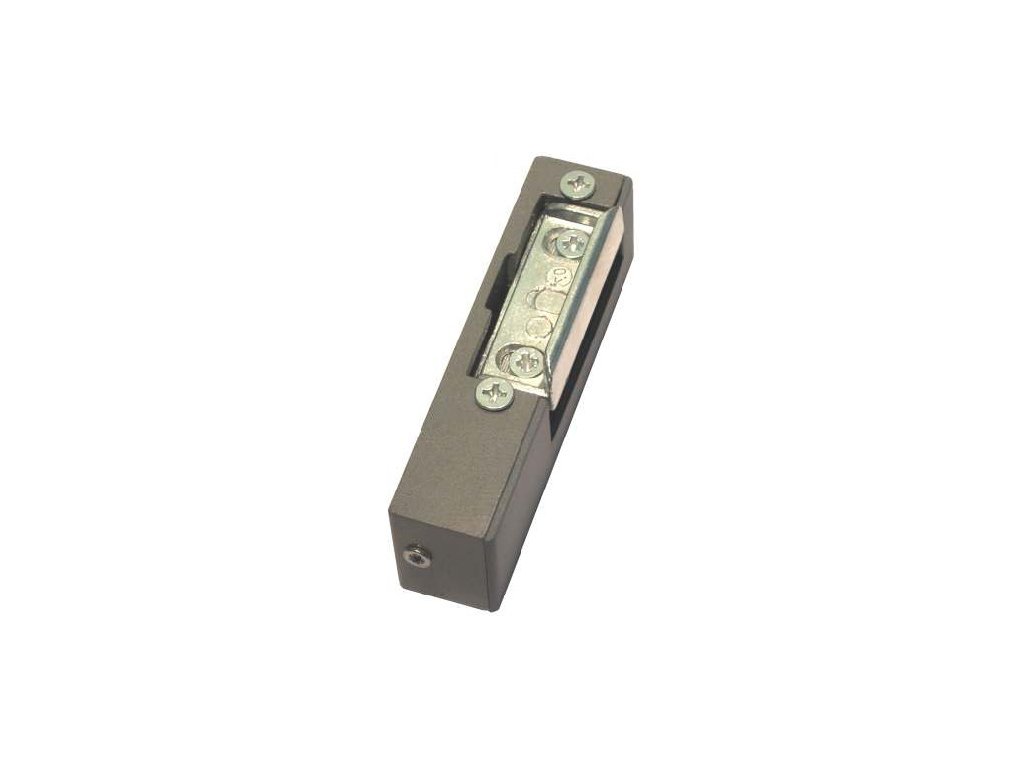

ELECTRA R3 NEUZAMYKATELNÝ PRAVOSTRANNÝ ZÁVĚS

ELEKTROMAGNETICKÉ ZACHYCENÍ

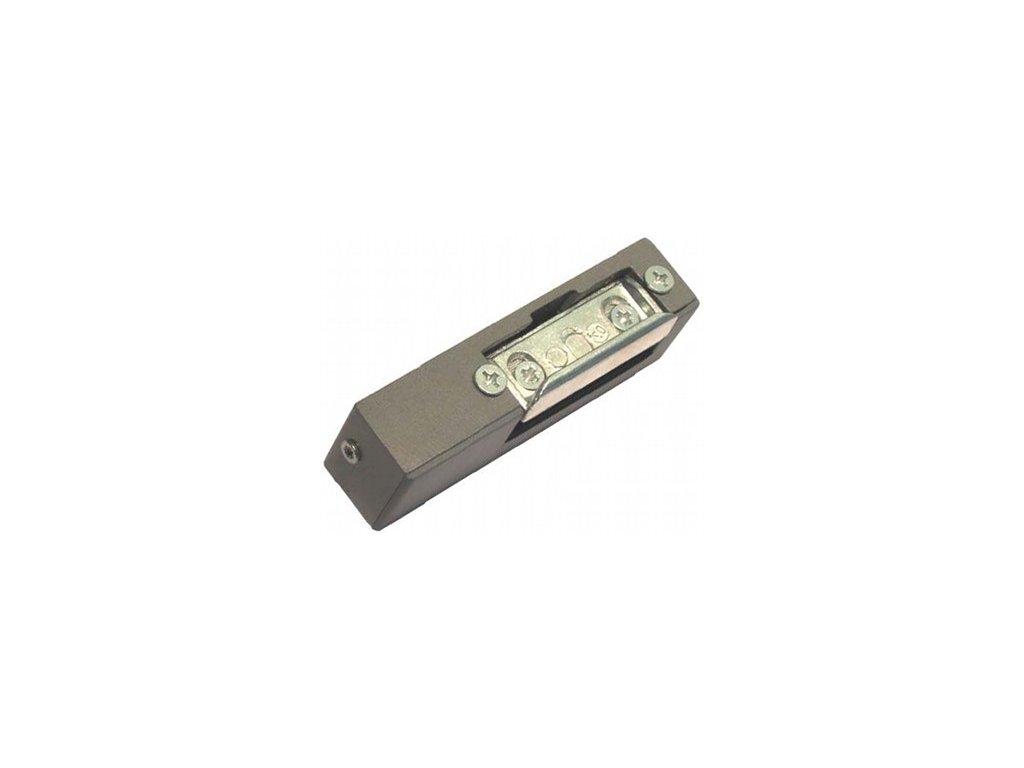

ELECTRA R3 PRAVÁ RUKA BEZ ZÁMKU

POPIS

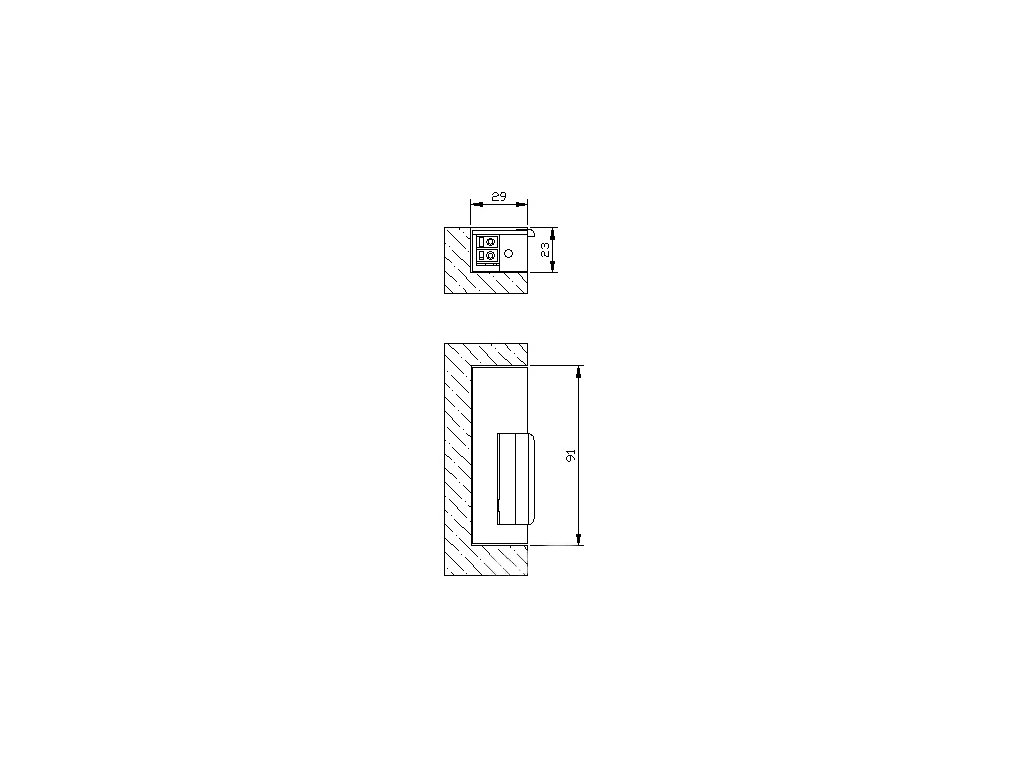

R3 je určen k dálkovému otevírání dveří a vrat, a to jak levých, tak pravých (pokud to konstrukce zámku umožňuje) a dvoukřídlých dveří. Elektromagnetická západka R3 je určena pro dveře a vrata z kovových profilů, pro spolupráci se západkou nebo západkovým zámkem. Je určen pro aplikace, kde je možné vyrobit zásuvku o rozměrech 23x29x91 mm. Úderník pracuje s tichým bzučením.

Zmenšení úderníku na dané rozměry je dosaženo použitím pákového systému, takže se úderníky vejdou do většiny dveřních zárubní.

Provedení úderníku: základní pravé - umožňuje odemknutí dveří po přivedení napětí na cívku. Používá se tam, kde konstrukce zámku dveří neumožňuje použití standardního (levého) zámku.

Elektromagnetické otevírání dveří lze použít u všech typů vstupních dveří. Je vyroben z korozivzdorných materiálů, takže jej lze instalovat i venku, je však třeba jej chránit před zaplavením, povětrnostními podmínkami a nátěrem.

TECHNICKÁ SPECIFIKACE

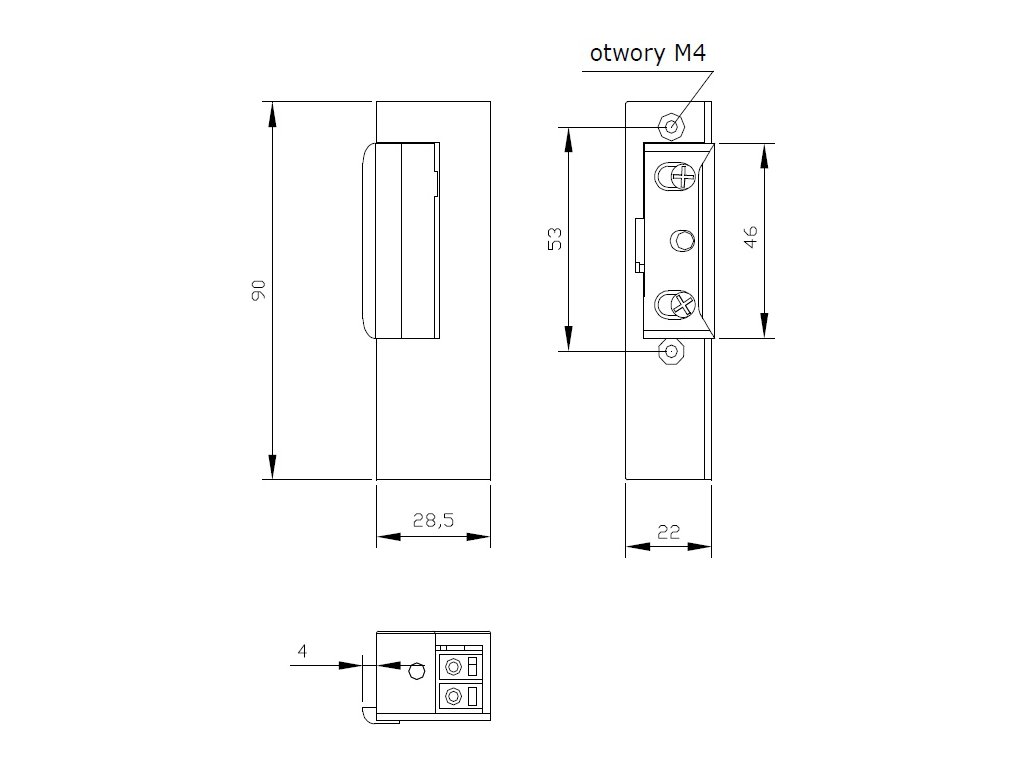

• Vnější rozměry pouzdra : 22 x 28 x 90 mm
• Hromadné : 0,20 kg
• Maximální hmotnost útočníka se značkou 0,40 kg
• Přípustný tlak na dveře při uvolnění zámku : 30N (3 kG)
• Přípustné zatížení dveří působící na závoru : 3000 N (300 kG)
• Jmenovité napětí U : 10 ± 2 V * 24 ± 2 V **
• Intenzita I : AC 270-420mA DC 420-650mA
• Přípustná doba nepřetržitého provozu : 30 min.
• Zapadka nastavitelný v rozmezí 3 mm pro nastavení vůle

* umožňuje použití zvonkového transformátoru

** ve speciálním představení

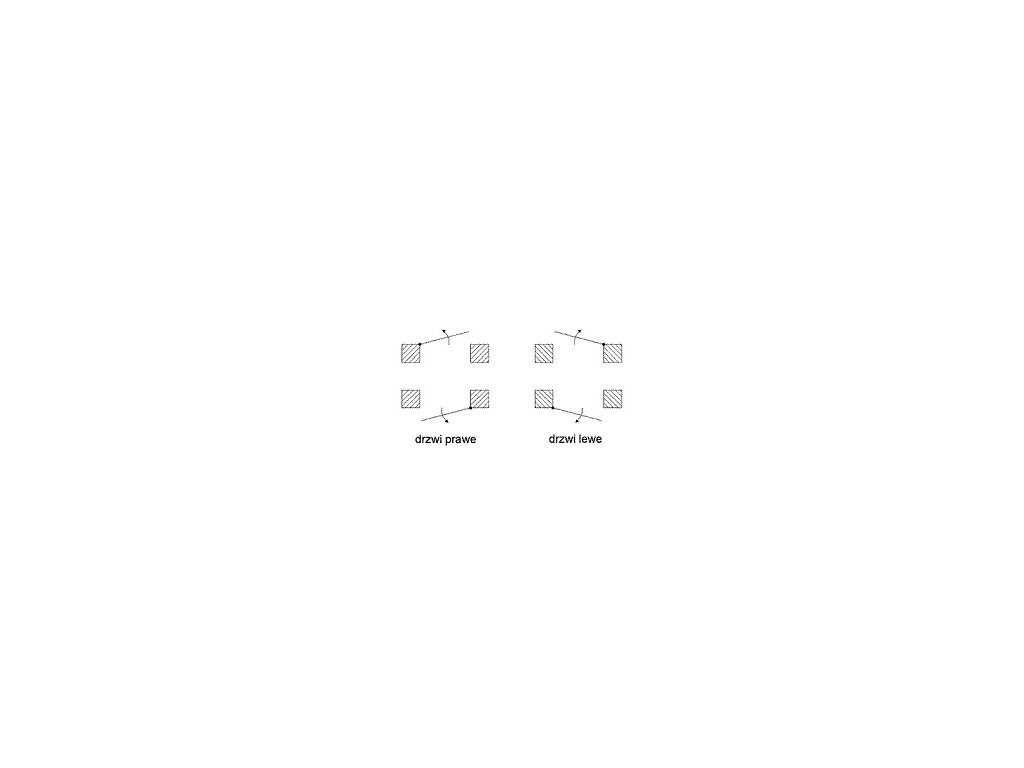

Určení levých/pravých dveří:

Dveře se určují podle toho, z jaké strany jsou vidět panty!
