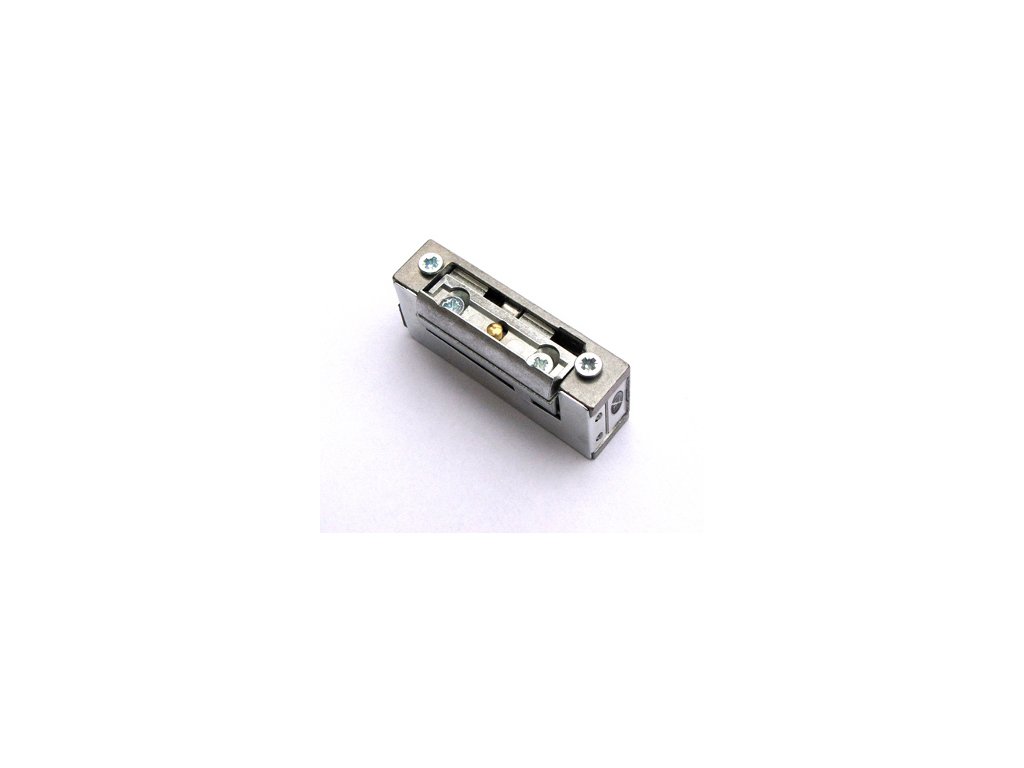

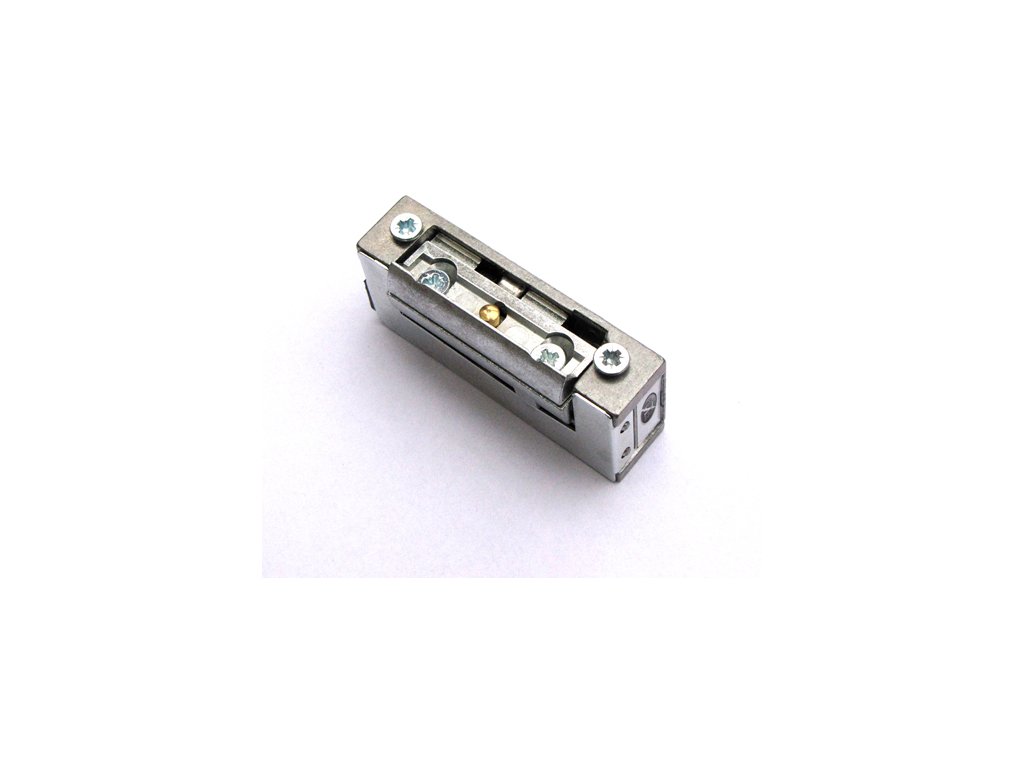

ELECTRA R5 S PAMĚTÍ. BEZ BLOKU.

ZÁVĚS ELECTRA R5 S PAMĚTÍ
BEZ UZAMČENÍ

KLÍČOVÉ FUNKCE

• západka R5 je přizpůsobena pro použití s dveřmi z hliníkových a PVC profilů
• úderník je symetrický, jeden model pro levé a pravé dveře
• speciální konstrukce šroubu umožňuje montáž elektromagnetického úderníku s menším podřezáním rámu
• paměť vás zbaví nutnosti neustále držet tlačítko na interkomu

ÚČEL

Západka R5 je určena k dálkovému otevírání levých a pravých dveří a dvoukřídlých vrat. Spolupracuje se západkou a šroubovým zámkem nebo západkovým zámkem.

POPIS

Západka R5 je určena k dálkovému otevírání levých a pravých dveří a dvoukřídlých vrat. Spolupracuje se západkou a šroubovým zámkem nebo západkovým zámkem. Je určen pro použití tam, kde je možné vyrobit zásuvku o rozměrech 17x30x69 mm. Aby bylo možné přizpůsobit úderník R5 pro práci s dveřmi z hliníkových a PVC profilů, byla výška elektromagnetického úderníku snížena z 21 mm u verze R4 na 16,5 mm u verze R5. Posunutím osy otáčení šroubu směrem dolů se dosáhne efektu obvodového pohybu šroubu, což umožňuje montáž úderníku s menším podřezáním rámu. Výhodou úderníku jsou jeho malé rozměry, symetričnost, díky níž jej lze namontovat na levé i pravé dveře, a větší spolehlivost, a to i v případě, že je rám dveří křivý nebo dveře pokřivené. Úderník R5 lze instalovat se standardními dveřními deskami "Elektra Plus".

Díky symetrickému designu a malým rozměrům je vhodný pro systémy posuvných bran. Zámek R5 lze použít pro všechny typy vstupních dveří. Je vyroben z materiálů odolných proti korozi, takže jej lze instalovat venku, ale je třeba jej chránit před zaplavením, povětrnostními podmínkami a nátěrem.

VERZE HITCHERA

S pamětí - paměťová funkce umožňuje otevření dveří bez použití klíče. Když je stisknutím tlačítka na unifonu vydán elektrický impuls, západka si jej "zapamatuje", tj. dokud nejsou dveře otevřeny, odemkne západku. Při zavírání dvířek se paměť "vymaže" a úderník se vrátí do původního stavu.

Tuto funkci můžeme použít, když:

• chcete opustit místnost bez použití klíče nebo kliky,
• když je třeba překonat několik dveří, můžeme je všechny odemknout jedním krátkým impulsem,
• proces vstupu se protahuje.

Podrobný návod k montáži paměťové lišty je k dispozici v sekci Ke stažení.

POZNÁMKA: Pokud se dveře neotevřou, zůstane západka v odemčeném stavu - a stejně tak i dveře. Úderník pracuje s tichým bzučivým zvukem.

OBECNÉ ROZMĚRY SPOJKY R5

SCHÉMA RÁMU R5 V RÁMU

TECHNICKÁ SPECIFIKACE

• Vnější rozměry pouzdra : 16,5 x 29 x 68 mm
• Hromadné : 0,13 kg
• Maximální hmotnost útočníka se značkou 0,34 kg
• Přípustný tlak na dveře při uvolnění zámku : 30N (3 kG)
• Přípustné zatížení dveří působící na závoru : 3000 N (300 kG)
• Jmenovité napětí U : 10 ± 2V *
• Přípustná doba nepřetržitého provozu : 30 min.
• Zapadka nastavitelný v rozmezí 3 mm pro nastavení vůle
• * umožňuje použití zvonkového transformátoru

SPOTŘEBA PROUDU

• N : 8V,10V,12V,8V,10V,12V
• W : Střídavý proud (AC) [mA],Stejnosměrný proud (DC) [mA]
• R : 300,420,500,380,480,600
