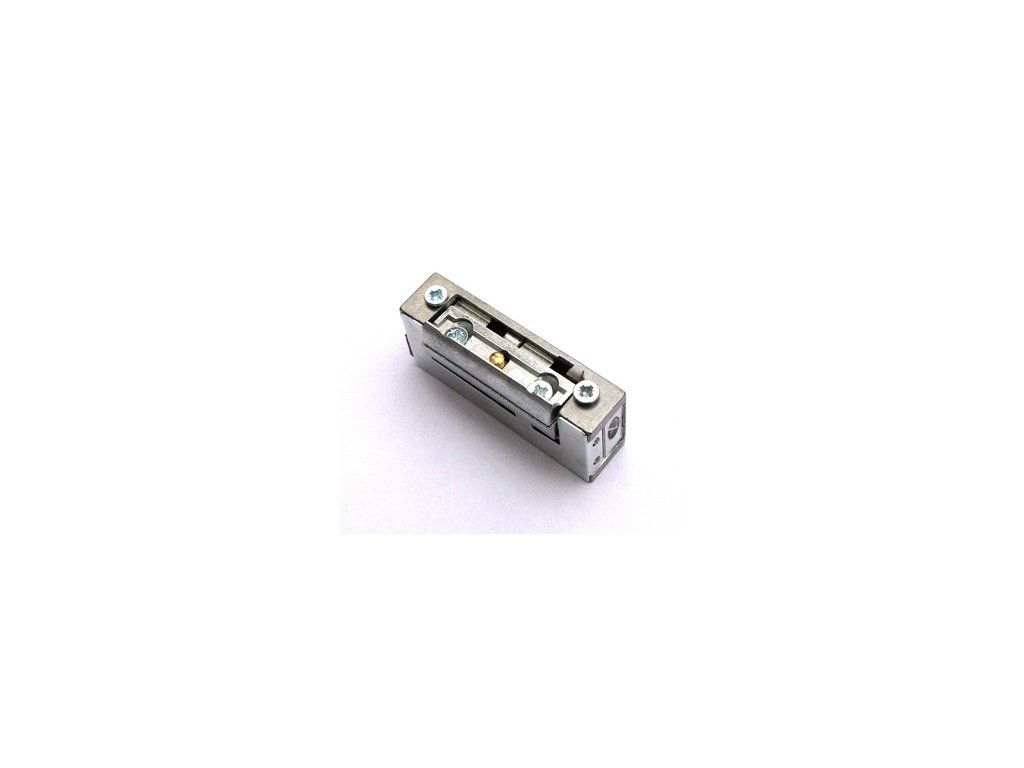

ELEKTRA R5 Zámek s paměťovým blokem SYMETRIC úzký 16,5 mm

SPOJKA ELECTRA R5
S PAMĚTÍ A ZÁMKEM
SYMETRICKÉ ÚZKÉ

KLÍČOVÉ FUNKCE

• západka R5 je přizpůsobena pro použití s dveřmi z hliníkových a PVC profilů
• úderník je symetrický, jeden model pro levé a pravé dveře
• speciální konstrukce šroubu umožňuje montáž elektromagnetického úderníku s menším podřezáním rámu
• paměť vás zbaví nutnosti neustále držet tlačítko na interkomu
• uzamykací systém umožňuje odemknout vchod (když jste na místě nebo není k dispozici elektřina)

ÚČEL

Západka R5 je určena k dálkovému otevírání levých a pravých dveří a dvoukřídlých vrat. Spolupracuje se západkou a šroubovým zámkem nebo západkovým zámkem.

POPIS PRODUKTU

Pro přizpůsobení úderníku R5 pro použití s dveřmi z hliníkových a PVC profilů byla výška elektromagnetického úderníku snížena z 21 mm u verze R4 na 16,5 mm u verze R5. Posunutím osy otáčení šroubu směrem dolů se dosáhne efektu obvodového pohybu šroubu, což umožňuje montáž úderníku s menším podřezáním rámu. Výhodou úderníku jsou jeho malé rozměry, symetričnost, díky níž jej lze namontovat na levé i pravé dveře, a větší spolehlivost, a to i v případě, že je rám dveří křivý nebo dveře pokřivené. Zámek R5 lze instalovat se standardními rozetami "Elektra Plus". Symetrický design a malé rozměry umožňují použití v systému posuvných dveří. Zámek R5 lze použít pro všechny typy vstupních dveří. Je vyroben z korozivzdorných materiálů, takže jej lze instalovat i venku, je však třeba jej chránit před zaplavením, povětrnostními podmínkami a nátěrem. Se zámkem - provoz jako v základním provedení s přídavnou funkcí zámku zámku - pohybem páčky zámku lze dveře trvale otevřít bez použití elektrického impulzu. Po vrácení páčky zámku do původní polohy funguje úderník stejně jako v základním provedení. Tuto verzi lze použít v prostorách, kde je nutné dočasné odemknutí dveří, např. v kancelářích, provozovnách služeb během pracovní doby (veřejné prostory). Po skončení pracovní doby lze útočníka uzamknout a kontrolovat přístup pomocí interkomu. S pamětí - paměťová funkce umožňuje otevření dveří bez použití klíče. Když je stisknutím tlačítka na unifonu vydán elektrický impuls, západka si jej "zapamatuje", tj. dokud nejsou dveře otevřeny, odemkne západku. Při zavírání dvířek se paměť "vymaže" a úderník se vrátí do původního stavu. Tuto funkci lze použít, když:

• chcete opustit místnost bez použití klíče nebo kliky,
• když je třeba překonat několik dveří, můžeme je všechny odemknout jedním krátkým impulsem,
• proces vstupu se protahuje.

Podrobné pokyny k instalaci paměťového stávkujícího zařízení najdete v části Dokumentace. POZOR: Pokud se dveře neotevřou, zůstane západka odemčená - stejně jako dveře. Úderník pracuje s tichým bzučivým zvukem.

ZÁKLADNÍ ROZMĚRY ZÁVĚSU

TECHNICKÁ SPECIFIKACE

• vnější rozměry pouzdra : 16,5 x 29 x 68 mm
• hromadné : 0,13 kg
• maximální hmotnost útočníka se značkou 0,34 kg
• přípustný tlak na dveře při uvolňování zámku : 30N (3 kG)
• přípustné zatížení dveří na úderníku : 3000 N (300 kG)
• jmenovité napětí U : 10 ± 2V *
• přípustná doba nepřetržitého provozu : 30 min.
• západka nastavitelný v rozmezí 3 mm pro nastavení vůle
• * umožňuje použití zvonkového transformátoru
