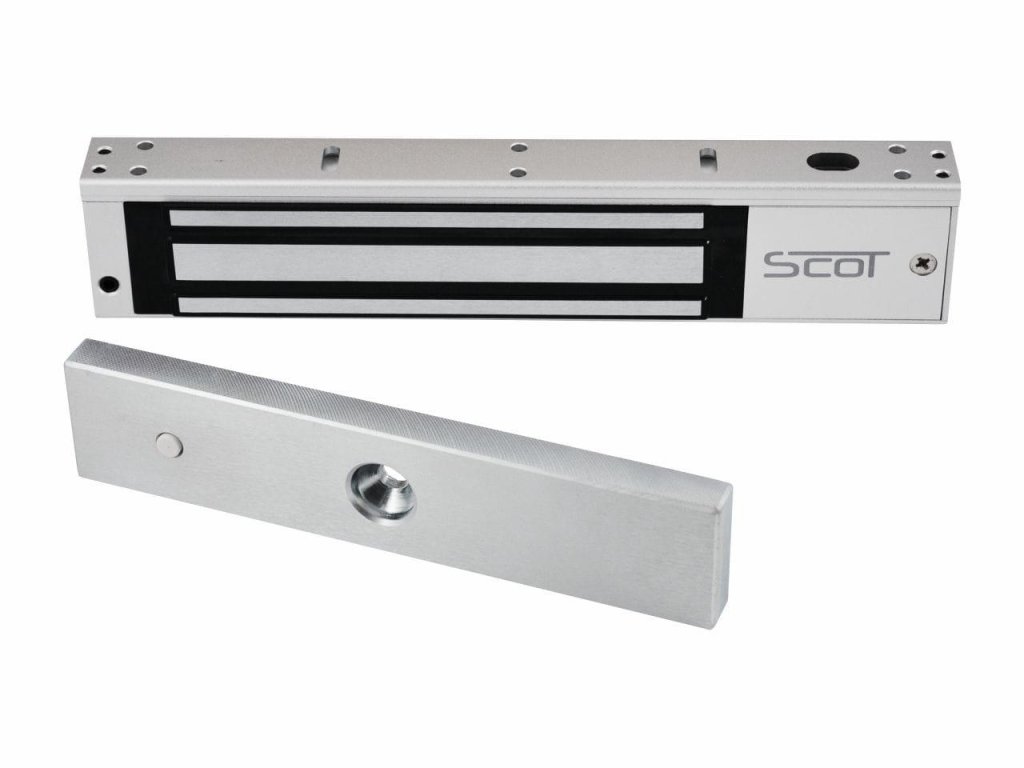

Elektromagnetický stykač SCOT EL-600TSL2

Elektromagnetický stykač SCOT EL-600TSL2

Elektromagnetický zámek SCOT EL-600TSL2 - popis

Elektromagnetické propojky SCOT jsou alternativou k elektrickým dveřním zámkům, které se běžně používají v systémech kontroly přístupu. Přesmykač se skládá z aktuátoru obsahujícího elektromagnet, který je namontován na rámu dveří, a kovové desky umístěné na dveřním křídle. Cívka elektromagnetu pod napětím přitahuje desku, a tím zajišťuje vstup. V závislosti na modelu můstku je maximální tlak na dveře, při kterém elektromagnet přitahuje kovovou desku, 180, 280, 350 nebo 540 kg.

Elektromagnetické můstky se používají v systémech kontroly přístupu zaměnitelně s elektrickými reverzními otvírači dveří, tj. tam, kde bezpečnostní předpisy vyžadují otevření dveří po výpadku napájení v řídicím systému: nouzové východy, požární východy, veřejné budovy.

Elektromagnetický můstek neobsahuje žádné pohyblivé mechanické součásti, takže nedochází prakticky k žádnému opotřebení součástí zařízení. Z tohoto důvodu se používá v prostorách s vysokým provozem, kde se často otevírají ovládané dveře, čímž se eliminuje potřeba neustálé údržby.

Přídavné montážní držáky typu "L", "ZL", "UL" umožňují montáž propojky prakticky na jakékoliv dveře.

Signalizace

Elektromagnetický zámek je vybaven NC relé (v.2 NO/NC), které lze použít v systému kontroly přístupu k informování o otevření/zavření ovládaných dveří. To umožňuje předávat informace do zabezpečovacího systému, například informovat o stavu dveří.

LED

Na krytu propojky je dvoubarevná LED dioda, která indikuje stav vstupu. Pokud jsou dveře zavřené, je to indikováno zelenou barvou diody - pokud jsou dveře otevřené nebo nejsou zavřené - dioda svítí červeně. Pokud není solenoid pod napětím (např. během ovládacího impulzu) - dioda nesvítí.

Zpoždění zavírání dveří

Propojka má možnost nastavit dobu, po kterou se mají dveře zavřít (vypnutí propojky) po impulzu k otevření dveří. Tuto dobu lze nastavit na přepínačích DIP uvnitř krytu propojky. Možná nastavení: 0 / 3 / 6 / 9 sekund zpoždění.

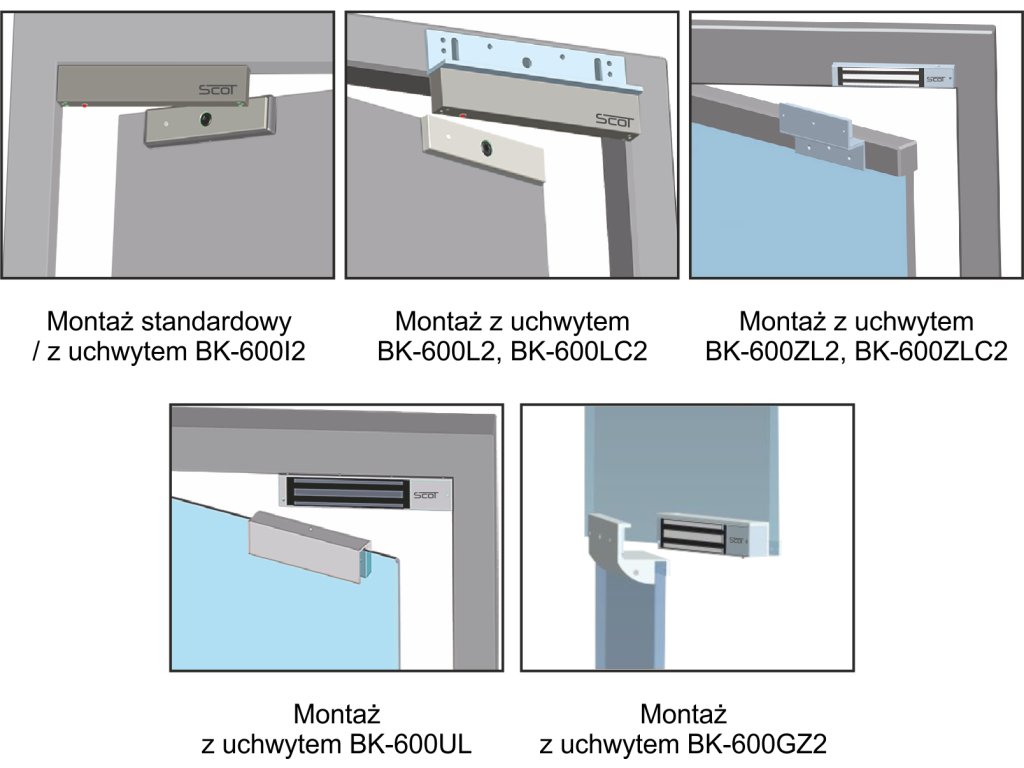

Elektromagnetický kontakt SCOT EL-600TSL2 - instalace

Elektromagnetický zámek SCOT EL-600TSL2 - rozměry
