eWIMAR PTF-64-EXT/PoE 4-kanálový modul svodiče přepětí LAN Gigabit Ethernet
Kód: 30626
Detailní popis produktu

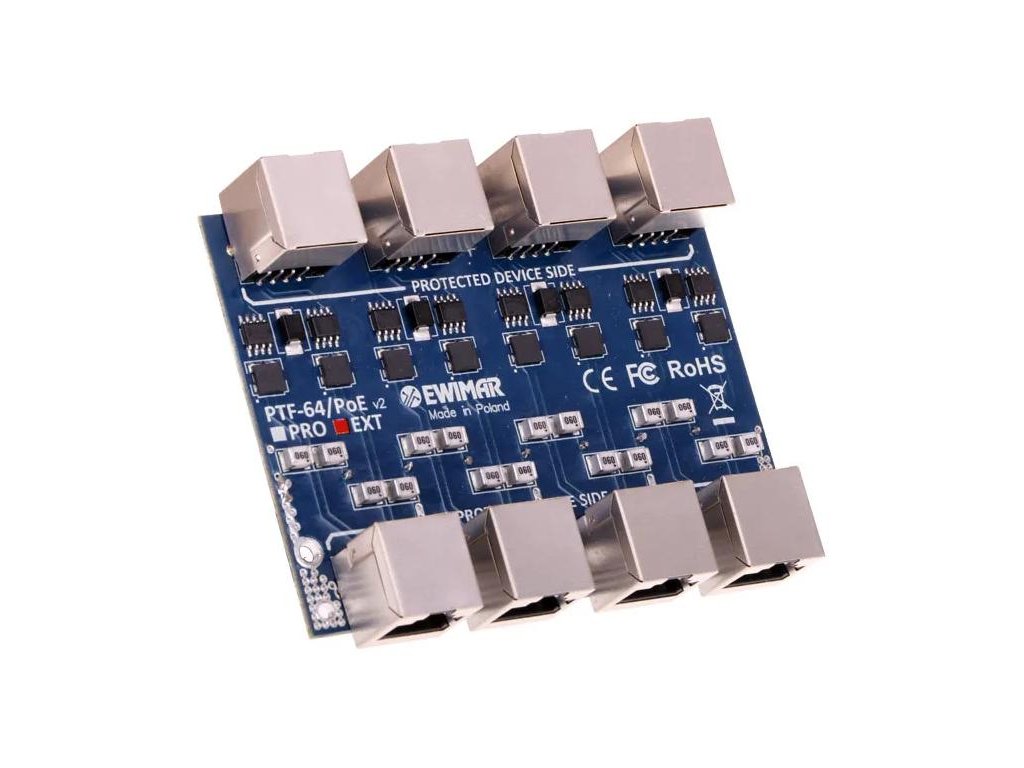

eWIMAR PTF-64-EXT/PoE 4-kanálový modul svodiče přepětí LAN Gigabit Ethernet
Klíčové vlastnosti:
- Určeno pro sítě 100Base-Tx, 1000Base-T/Tx
- Ochrana 4 kanálů LAN
- Ochrana 4 linkových kanálů PoE - všechny standardy až do 60 W
- Účinnost ochrany 1kA @ 10/350 μs
- Ochranná účinnost 2,5 kA @ 8/20 μs - na žílu kabelu
- 3 úrovně přepěťové ochrany (GDT, MOSFET, TVS)
- Vysoká odolnost a ochranný výkon díky použití resetovatelných superrychlých pojistek MOSFET
- Kompatibilní s kabely kategorie 5 a 6 UTP, FTP
- Stíněné zásuvky RJ45
- Montáž: PTU/PTF-6-RACK, PTU/PTF-6-BOX nebo PTU/PTF-6-BOX-DIN
- Doporučeno pro zařízení LAN montovaná venku, na stožárech a stožárech
- Typy vstupních / výstupních konektorů RJ45 / RJ45
- 5letá záruka výrobce
Popis
Modul je určen k ochraně gigabitových sítí LAN před účinky přepětí a blesků. Je postaven na vícevrstvé desce plošných spojů s pečlivě navrženými plošnými spoji, které spolu s robustními součástkami malých rozměrů a vyhrazenými zásuvkami kategorie 6 zajišťují vynikající kvalitu přenosu a vysokou odolnost proti přepětí. Každý vodič kabelu je samostatně chráněn ochranným prvkem s přepěťovou odolností 2,5 kA (8/20 µs), což v kombinaci s rovnoměrnými cestami mimořádné tloušťky vede k výrobku se stabilními vlastnostmi přepěťové ochrany.
Nízká hodnota odrazů vln, cizích přeslechů a útlumu při frekvenci 4 x 250 MHz, stejně jako pokračující připojení stínění kabelu, umožnily kvalifikovat modul PTF-64-EXT jako výrobek vyhovující kategorii 6, což je důležité pro velké sítě LAN 1000Base-T a 1000Base-Tx. I přes nedostatečné využití kvalitativních parametrů kategorie 6 v nejrozšířenějších sítích 1000Base-T je rezerva kvalitativních parametrů důležitá pro stabilitu jejich provozu, protože množství rušivých signálů roste úměrně s počtem nahromaděných kabelů LAN v rozvaděči.
Použitá technologie MOSFET drasticky snižuje hodnotu napěťové ochrany (Up) na hodnotu jen o málo vyšší, než je jmenovité provozní napětí Un. To znamená, že napěťový impuls, který se při přepětí dostane k chráněnému zařízení, je dokonce několikanásobně nižší než v případě standardního řešení bez použití technologie MOSFET. Kromě toho se v okamžiku přepětí snižuje riziko proražení izolace oddělovacích transformátorů LAN v síťových kartách v důsledku rozdílu potenciálů mezi jednotlivými zařízeními LAN.
Pro zařízení napájená z PoE byla zabudována nezávislá ochrana proti přepětí mezi páry 1,2 - 3,6 a 4,5 - 7,8. Toto řešení chrání napájecí zdroje zařízení LAN před poškozením v důsledku přepětí způsobeného bleskem nebo nekontrolovaným zvýšením napětí, například v důsledku poruchy napájení PoE. Použité řešení chrání všechny typy napájecích zdrojů PoE a umožňuje přenos energie ve standardu Hi PoE.
Na chráněné (Device) a nechráněné (Line) straně jsou použity zásuvky RJ-45. Toto řešení urychluje zapojení, servis složitých ochranných panelů v rozvaděči a usnadňuje jejich připojení ke stávajícím instalacím.

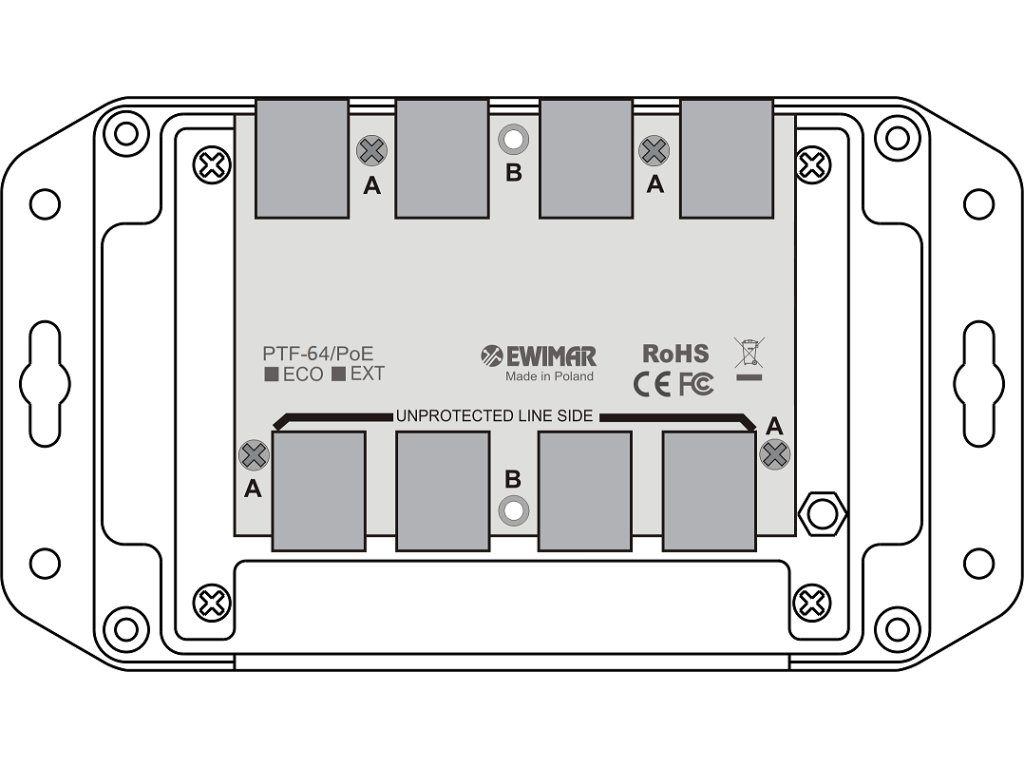

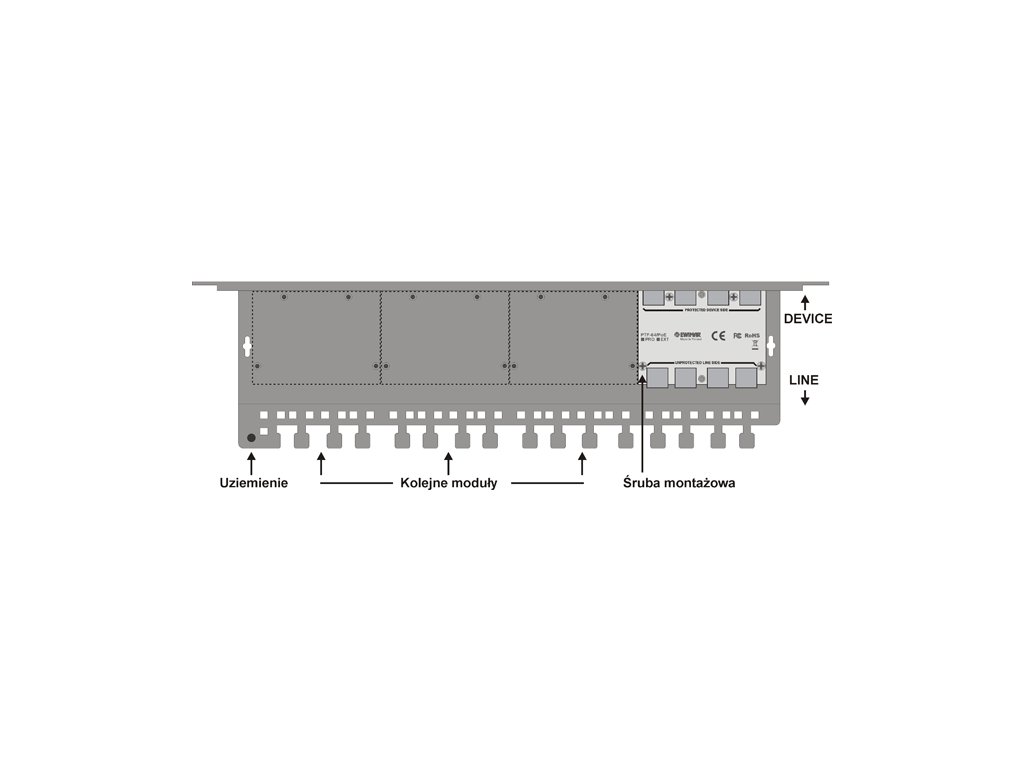

Modul PTF-64-EXT/PoE se instaluje do speciální základny PTU/PTF-6-RACK, která pojme až 4 moduly různých typů. K dispozici jsou také hotové jednotné 8kanálové a 16kanálové jednotky se všemi moduly stejného typu. Modul lze také použít v malých instalacích a přišroubovat jej na stěnu, pokud je namontován v plastovém pouzdře PTU/PTF-6-BOX(DIN).
Výrobek je testován podle kategorií D1, C2, C1, B2. Je určen pro použití na hranicích zón LPZ0/LPZ1 nebo vyšších.
Specifikace:
| Technické specifikace | |
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
| Počet kanálů LAN | 4 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita zapojení | Cat. 6 |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Stíněná zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněná zásuvka RJ-45 |
| Počet ochranných kroků | 3 (GDT, MOSFET, TVS) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Max. trvalé provozní napětí (vedení-zem) UC | 110V DC |
| C1: Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| C2: Vybíjecí proud (8/20 µs, vedení-zem) lmax / vodič | 2,5 kA (max.) |
| D1: Maximální bleskový proud (10/350 µs, vedení-zem) Iimp | 1kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | <8V |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 0,5 kA |
| Oddělovací prvek | Pojistka MOSFET |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (line-to-line) @1MHz | 5pF |
| Kapacita (linie-zem) @1MHz | 2-3pF |
| Sériový odpor | 6Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | 75V DC |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 0,5 kA |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Společné rysy | |
| Rozměry | 100 x 75 x 20 (mm) |
| Aplikace | Ochrana zařízení instalovaných v interiéru/venku |
| Montáž | PTU/PTF-6-RACK, PTU/PTF-6-BOX nebo PTU/PTF-6-BOX-DIN |
| Způsob uzemnění | Montážní šrouby |
| Těsnost pouzdra | - |
| Provozní teplota | -40ºC ~ 60ºC |
