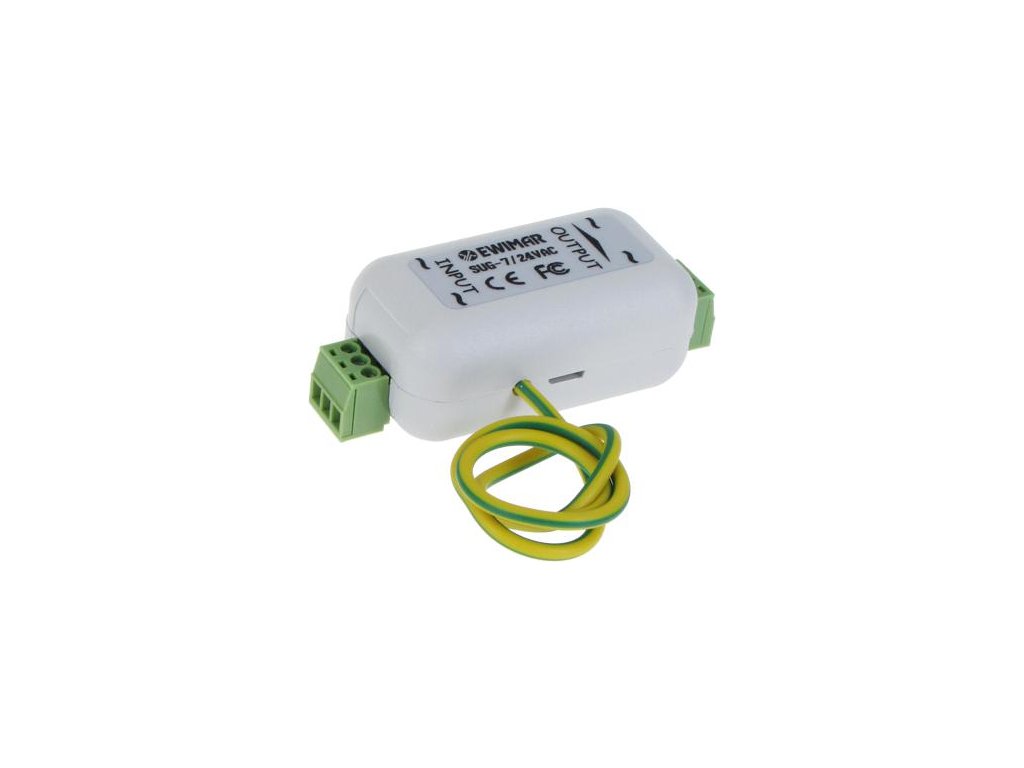

EWIMAR SUG-7 / ochrana napájecího vedení 24VAC
Kód: 16431
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
SUG-7/24VAC je určen k ochraně elektronických zařízení napájených střídavým napětím 24 V před bleskovými výboji, přepěťovými impulsy a také před náhlým zvýšením napětí, ke kterému může dojít v důsledku poškození síťového adaptéru. Vestavěná automatická pojistka 2A (na vyžádání 1,1A) omezuje riziko poškození napájecí jednotky (transformátoru) a snižuje riziko požáru v případě zkratu v elektroinstalaci nebo v připojeném zařízení.
Ochrana je vybavena odnímatelnými šroubovými konektory pro snadnou instalaci a údržbu.
Lze jej použít pro všechna elektronická zařízení napájená střídavým napětím 24 V, jako jsou průmyslová automatizační zařízení, průmyslové kamery atd. Připojení mezi zdrojem napájení (transformátorem) a přijímacím zařízením.
Ochrana je vybavena odnímatelnými šroubovými konektory pro snadnou instalaci a údržbu.
Lze jej použít pro všechna elektronická zařízení napájená střídavým napětím 24 V, jako jsou průmyslová automatizační zařízení, průmyslové kamery atd. Připojení mezi zdrojem napájení (transformátorem) a přijímacím zařízením.
Zjednodušené blokové schéma
Pro zajištění účinné ochrany před bleskem se doporučuje použít dvě ochranná zařízení a uzemnit je. Jedno ze zařízení by mělo být připojeno co nejblíže ke zdroji napájení a druhé co nejblíže k přijímacímu zařízení. Je třeba dbát na to, aby strana INPUT ochrany SUG-7 (LINE) byla vždy umístěna na straně dlouhých kabelů, kde může být vyvolán přepěťový impuls.
Příklad správné ochrany přívodního potrubí
Tento model zařízení by neměl být používán pro 24VDC. Jeho použití sníží úroveň ochrany.
| Technické specifikace: | |
| Jmenovité trvalé provozní napětí od sítě k síti | 24VAC |
| Maximální napětí mezi linkami | 27VAC |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Úroveň ochrany mezi linkami (10/1000 μS) | 28A |
| Úroveň ochrany mezi vedením a zemí (8/20 μS) | 2 x 10kA |
| Jmenovitý sériový proud | 2A @ 24VAC |
| Maximální sériový proud (pulzní) | 3,5A @24VAC |
| Těsnost bydlení | IP54 |
| Provozní teplota | -30°C~60°C |
| Rozměry | 74 x 32 x 25 (mm) |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
