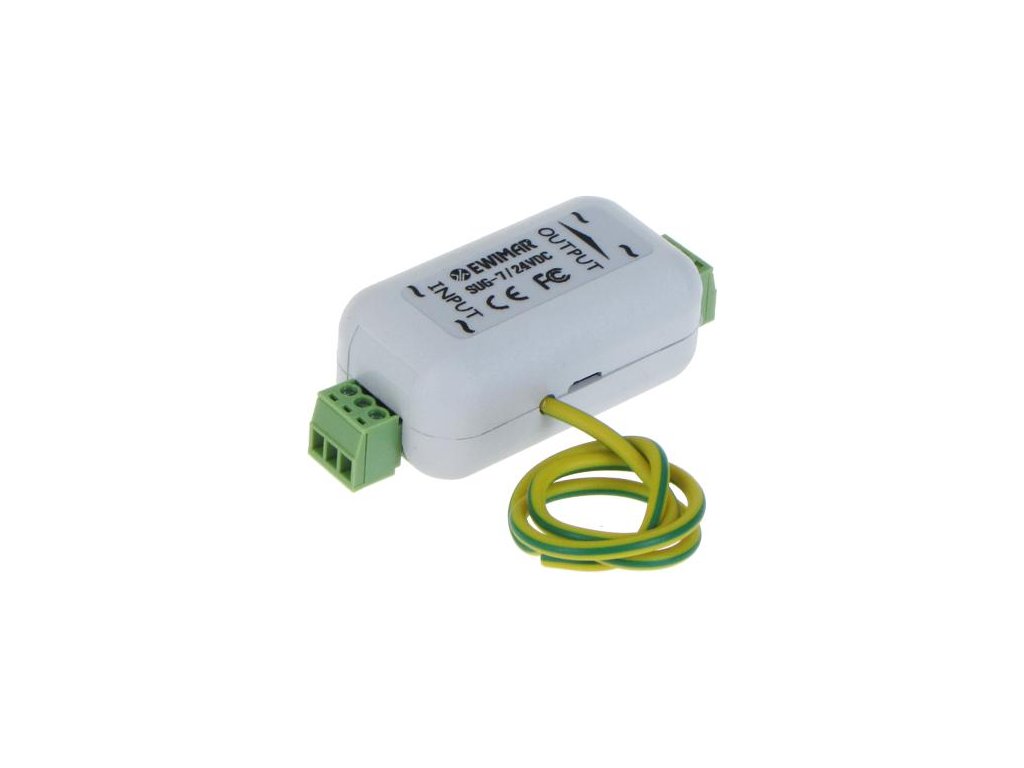

EWIMAR SUG-7 / ochrany napájecího vedení 24VDC
Kód: 16430
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
SUG-7/24VDC je určen k ochraně elektronických zařízení napájených stejnosměrným napětím 24 V před bleskovými výboji, přepěťovými impulzy a také před náhlým zvýšením napětí, ke kterému může dojít v důsledku poškození síťového adaptéru. Vestavěná automatická pojistka 1A omezuje riziko poškození napájení a riziko požáru v případě zkratu v kabelech nebo v připojeném spotřebiči.
Ochrana je vybavena odnímatelnými šroubovými konektory pro snadnou instalaci a údržbu.
Lze jej použít pro jakékoli elektronické zařízení napájené stejnosměrným napětím 24 V, například pro zařízení průmyslové automatizace. Je připojen mezi zdrojem napájení (napáječ, baterie) a přijímacím zařízením.
Ochrana je vybavena odnímatelnými šroubovými konektory pro snadnou instalaci a údržbu.
Lze jej použít pro jakékoli elektronické zařízení napájené stejnosměrným napětím 24 V, například pro zařízení průmyslové automatizace. Je připojen mezi zdrojem napájení (napáječ, baterie) a přijímacím zařízením.
Zjednodušené blokové schéma
Pro zajištění účinné ochrany před bleskem se doporučuje použít dvě ochranná zařízení a uzemnit je. Jedno ze zařízení by mělo být připojeno co nejblíže ke zdroji napájení a druhé co nejblíže k přijímacímu zařízení. Je třeba dbát na to, aby strana INPUT ochrany SUG-7 (LINE) byla vždy umístěna na straně dlouhých kabelů, kde může být vyvolán přepěťový impuls.
Příklad správné ochrany přívodního potrubí
Tento model zařízení by neměl být používán pro napětí 24 V AC, například ze síťových transformátorů. Jeho použití poškodí ochranu nebo transformátor.
| Technické specifikace: | |
| Jmenovité trvalé provozní napětí od sítě k síti | 24VDC |
| Maximální napětí mezi linkami | 27VDC |
| Maximální napětí mezi vedením a zemí | 90VDC |
| Úroveň ochrany mezi linkami (10/1000 μS) | 40A |
| Úroveň ochrany mezi vedením a zemí (8/20 μS) | 2 x 10kA |
| Jmenovitý sériový proud | 1,1 A PŘI 24 V DC |
| Maximální sériový proud (pulzní) | 2A @24VDC |
| Těsnost bydlení | IP54 |
| Provozní teplota | -30°C~60°C |
| Rozměry | 74 x 32 x 25 (mm) |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
