GENERÁTOR OBRAZU AHD/CVI/TVI FG-50HD

GENERÁTOR OBRÁZKŮ
FG-50HD
AHD/CVI/TVI

KLÍČOVÉ FUNKCE

• Podpora standardů AHD/CVI/TVI
• Dosah RS485 - 1200 m

ÚČEL

Zařízení slouží k překrývání alfanumerických znaků na obraz z kamery.

FG-50HD podporuje analogové CCTV kamery následujících standardů:

• PAL,
• AHD,
• HD-CVI,
• HD-TVI,

v rozlišení 720p i 1080p.

POPIS PRODUKTU

Zařízení FG-50HD ve spojení s čichačem SNIF-42 umožňuje zachytávat data odesílaná z různých zařízení prostřednictvím portu RS-232 a umisťovat je do obrazu z kamer CCTV. Příklady takových zařízení jsou např.: tiskárny a fiskální pokladny, váhy, pohony, počítačky bankovek, zapisovače času a další, vybavené portem RS-232 / RS-485.

Na straně videosignálu funguje FG-50HD jako průchozí zařízení se vstupem a výstupem signálu. To umožňuje zobrazit obraz z průmyslové kamery se seznamem produktů zaznamenaných na pokladním místě. Zařízení může sloužit jako dodatečná ochrana prodejního stánku. Umožňuje kontrolu vydaných produktů v souladu s vydanou účtenkou.

Kromě toho může FG-50HD pracovat v režimu znakového terminálu a zobrazovat všechny znakové řetězce přijaté z ovládaného zařízení. Příkladem může být zobrazení hmotnosti, teploty nebo jiných veličin z jakéhokoli senzoru vybaveného rozhraním RS-232 / RS-485.

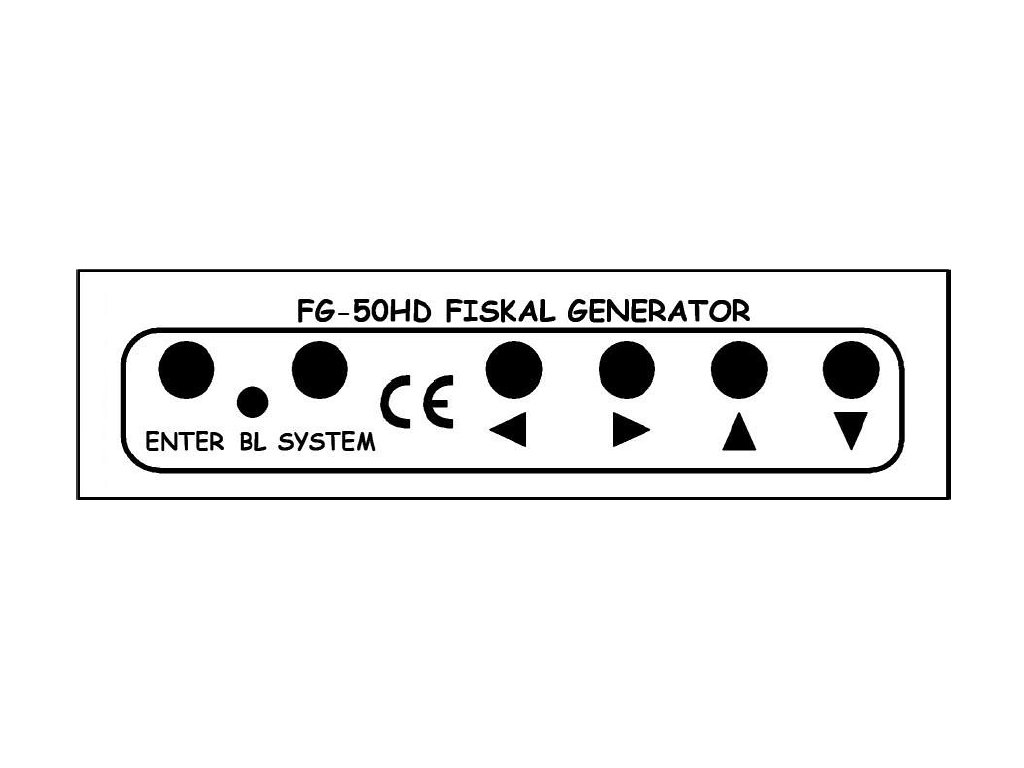

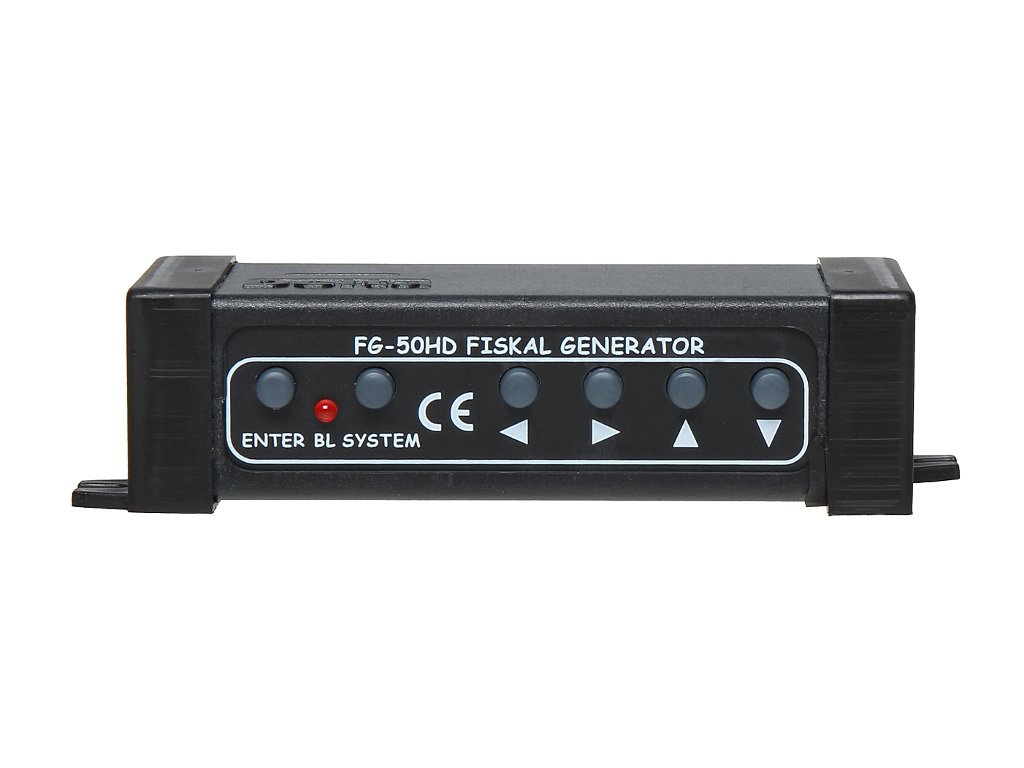

Konfigurace a změna provozního režimu zařízení se provádí pomocí 6 tlačítek, která slouží k pohybu v nabídce na obrazovce, viditelné po připojení zařízení k přijímači. Tlačítka označená šipkami "nahoru", "dolů" umožňují procházet nabídkou na obrazovce, tlačítko "ENTER" umožňuje změnit vybraný parametr a přejít do podnabídky/podnabídky, zatímco tlačítko "SYSTEM" slouží k ručnímu výběru podporovaného systému. LED indikuje, že je zařízení v režimu zavaděče, který umožňuje aktualizovat software

TECHNICKÁ SPECIFIKACE

• Podporované normy : PAL, AHD-M, AHD-H, HD-CVI - 720p / 1080p, HD-TVI - 720p / 1080p

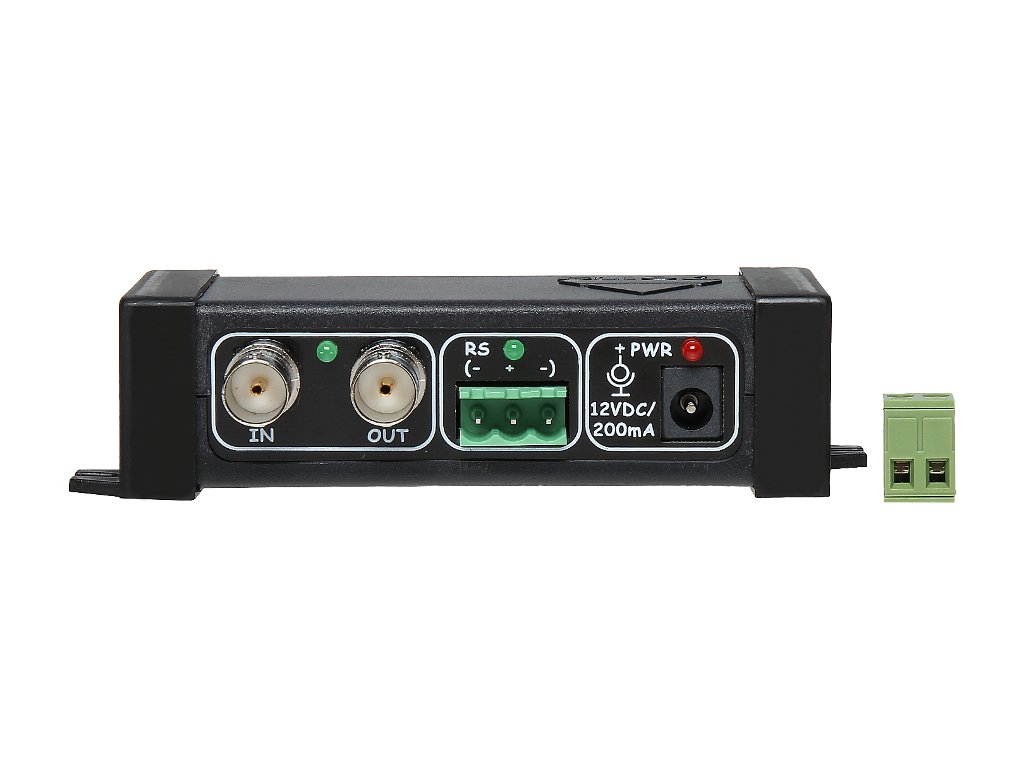

• Počet video vstupů : 1 x zásuvka BNC
• Počet video výstupů : 1 x zásuvka BNC
• Rozsah RS-485 : 1200 m
• Zesílení videosignálu : 0 dB
• Maximální počet znaků na řádek : 50
• Maximální počet řádků : 40
• Maximální počet znaků na obrazovce : 2000
• Možnost změny velikosti písma : ANO
• Možnost změny polohy titulků : ANO
• Možnost aktualizace softwaru : ANO
• Možnost přidání nových protokolů : ANO
• Zámek klávesnice : NE
• Křížový generátor : Ve studii
• Svislé posouvání : Ve studii
• Horizontální rolování : Ve studii
• Napájení : 12 V DC / 200 mA (bez napájecího zdroje)
• Spolupráce tiskárny kompatibilní s POSNET, THERMAL, THERMAL (drogerie) Fiskální pokladny kompatibilní s POSNET (režim sledování transakcí) Tiskárny kompatibilní s ELZAB, ELZAB (drogerie, pokladna) Fiskální tiskárny NOVITUS, NOVITUS (drogerie) Fiskální tiskárny Alcotector Fiskální tiskárny Soehnle-profesionální fiskální tiskárny Tiskárny kompatibilní s UPOS Ostatní tiskárny založené na výše uvedených protokolech Počítačky bankovek (např. Detectalia NEWTON), režim SORTER Detectalia NEWTON), váhy v režimu SORTER podporující protokol puma 8530, např. váhy METTLER TOLEDO 8530 Záznamníky pracovní doby AXIS, např. EVR-2 Komunikace po sběrnici RS-485
• Režimy provozu : znakový terminálový režim a hexadecimální zobrazení
• Hmotnost : 0,095 kg
• Rozměry : 100 x 62 x 28 mm
• Záruka : 2 roky
