GETFORT PREMIUM CAT.5E U/UTP PVC KROUCENÁ DVOJLINKA

GETFORT PREMIUM CAT.5E U/UTP PVC KROUCENÁ DVOJLINKA

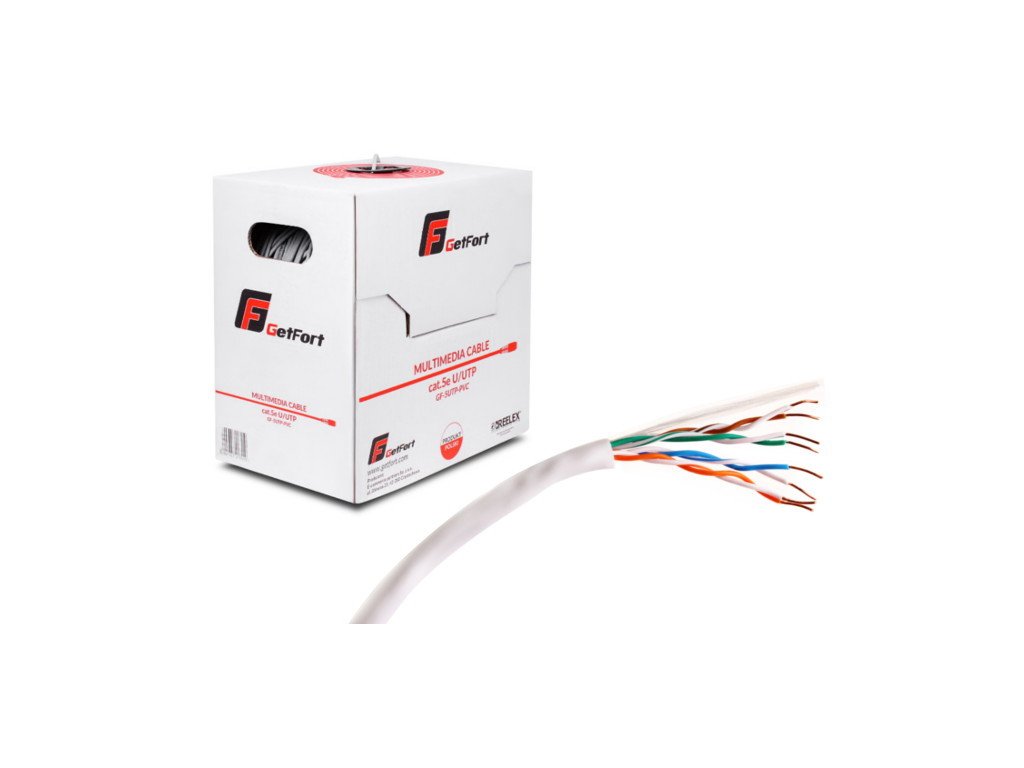

GETFORT CAT.5e UTP PVC kroucená dvojlinka

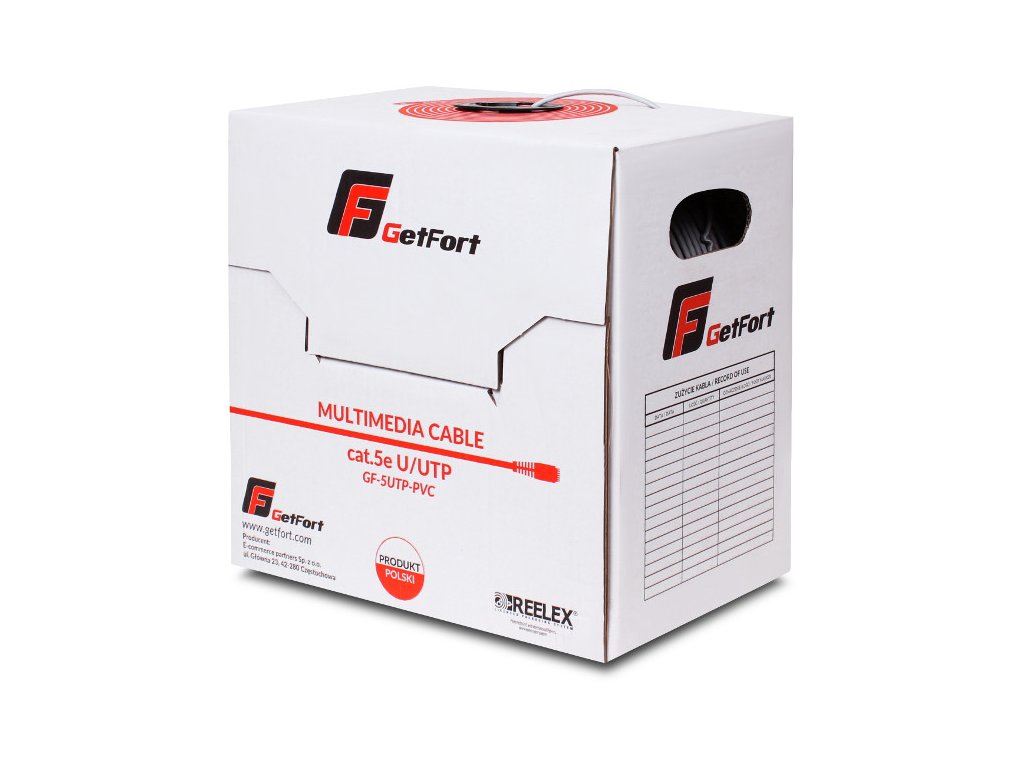

Při koupi kabelu GETFORT CAT.5e UTP PVC s kroucenou dvojlinkou získáte 1 metr kabelu - nejdelší možná délka v jednom kuse je až 305 metrů.

GETFORT UTP CAT.5e UTP PVC kabel - Klíčové vlastnosti

• typ kabelu : U/UTP CAT.5e,
• model : GF-5UTP-PVC,
• šířka pásma : 200 MHz,
• vnější průměr : 4,8 mm,
• průměr měděného vodiče : 24AWG (0,5 mm),
• hmotnost kotouče (305 m ): 28 kg,
• výrobce : GETFORT.

GETFORT CAT.5e kroucená dvojlinka - zamýšlené použití

Kroucená dvojlinka GetFort je vysoce výkonný datový komunikační kabel, který se používá pro konstrukci rozsáhlých telekomunikačních a datových komunikačních systémů založených na frekvenčním pásmu do 200 MHz. Kabel se používá pro výstavbu strukturovaných kabelážních systémů (uvnitř budov) v souladu s následujícími normami: PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2nd ed., IEC 61156-5, ANSI/TIA 568-C.2. Kroucená dvojlinka je charakteristická svým výkonem - je vhodná pro přenos dat, videa a zvuku s binární šířkou pásma až 1 GB/s. Zařízení lze použít také jako součást systémů CCTV (uzavřeného televizního okruhu).

Výrobní normy

Kroucená dvojlinka byla vyrobena v nejvyšší kvalitě na základě následujících norem:

• EIA/TIA 568-B.2,
• ISO/IEC 11801,
• EN 50173.

Technické specifikace

• typ vodičů jednovodičový kulatý drát z měkké elektrolytické mědi,
• typ izolace: speciální polyolefinová směs,
• plášť kabelu: pneumatika z PVC polyvinylchloridu,
• barva povlaku: šedá RAL 7035 pro povlak z PVC,

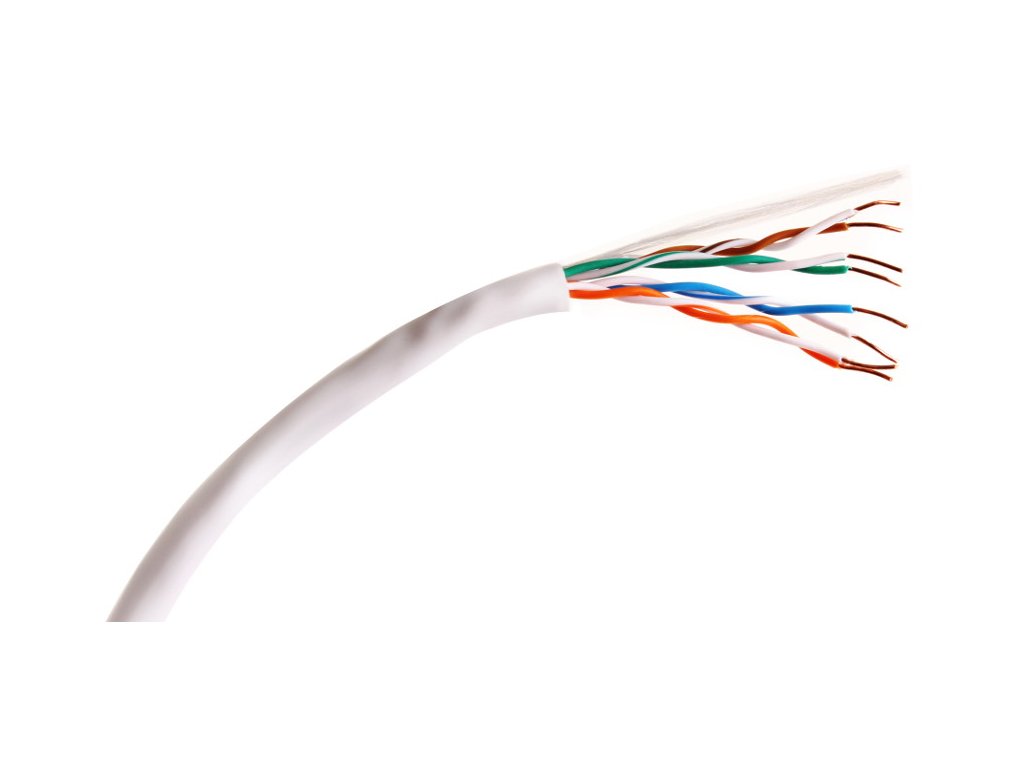

• středisko: 4 páry vodičů (kroucených),
• barvy žil: zelený, modrý, hnědý, oranžový; stočené do páru s bílým vodičem s odpovídajícím barevným pruhem,
• napětí: 150 V,
• napěťová zkouška: střídavé napětí 50 Hz - 700 V AC; stejnosměrné napětí 1000 V DC,
• vlnová impedance 100 ± 5 Ω,
• izolační odpor (v minutách): 5 GΩxkm,
• odpor vodiče/párové smyčky při maximální teplotě 20 °C 190 Ω/km,
• nesymetrie odporu vodičů v páru ≤ 2%,
• minimální poloměr ohybu 4xØd - vnější průměr kabelu,
• teplotní rozsah -30°C až +70°C (při práci); -10 °C až +50 °C (při pokládání),
• efektivní kapacita libovolného páru (pro 1 kHz) 50 ± 5 nF/km,
• kapacitní asymetrie přenosové cesty vůči zemi (pro 1 kHz) 1600 pF/km,
• rychlost šíření NVP: 69 %.
