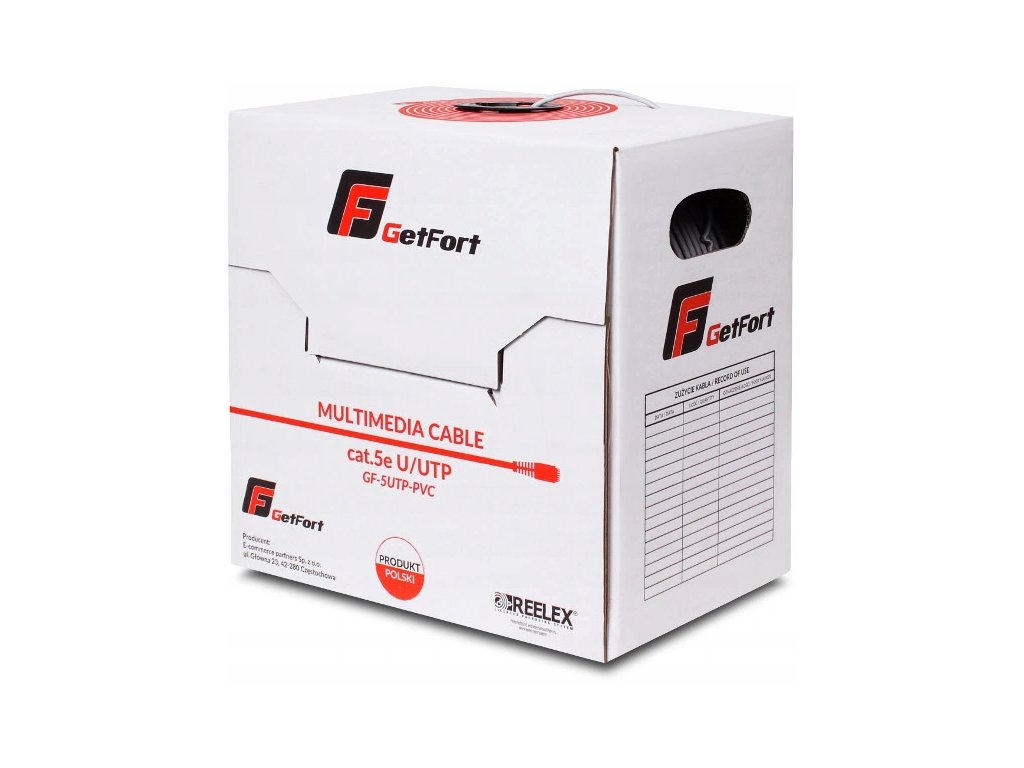

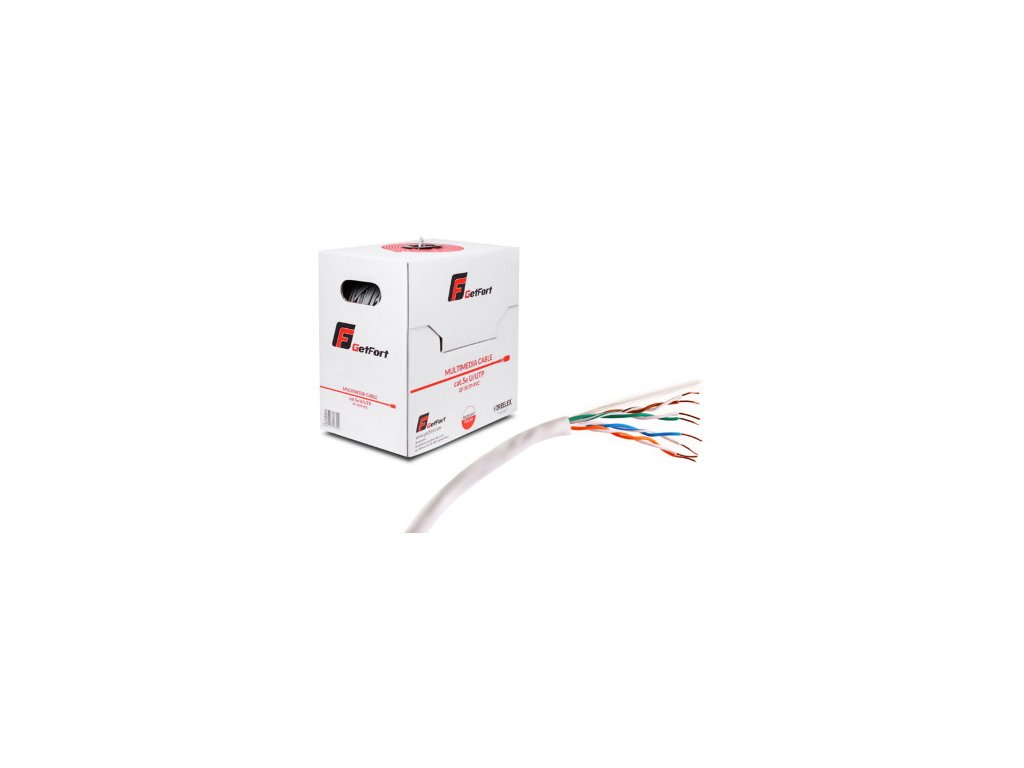

GETFORT PREMIUM CAT.5E U/UTP PVC KROUCENÁ DVOJLINKA 305M
Kód: 4037K
Detailní popis produktu
Kroucená dvojlinka GETFORT
CAT.5E UTP PVC 305m
Klíčové vlastnosti
- Výrobce: GETFORT
- Model: GF-5UTP-PVC
- Typ: U/UTP cat.5e
- Frekvenční pásmo: 200MHz
- Průměr vodiče CU: 24AWG(0,5)mm
- Vnější průměr kabelu: 4,8 mm
- Hmotnost puku 305 m: 28 kg
- Požární klasifikace EN 50575: Eca
Účel
Datové komunikační kabely (kroucená dvojlinka) GetFort cat.5e prémiové třídy jsou určeny pro konstrukci profesionálních datových komunikačních nebo telekomunikačních systémů, kde se používá frekvenční pásmo až 200 MHz. Kabely jsou vhodné pro přenos dat, zvuku a televizního obrazu s binární šířkou pásma až 1 Gb/s. Kabel se používá pro výstavbu tzv. strukturovaných kabelážních systémů uvnitř budov v souladu s normami PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. iEC 61156-5, ANSI/TIA 568-C.2. Kabel je také ideální pro systémy CCTV v budovách díky svým vynikajícím vlastnostem při přenosu videosignálu z kamer.
Výrobní normy
Kroucený pár UTP kategorie 5e byl vyroben v souladu s normami:
- ISO/IEC 11801,
- EN 50173,
- EIA/TIA 568-B.2
PŘI KOUPI 1 KUSU SI KOUPÍTE 305 METRŮ KABELU!
Stavebnictví

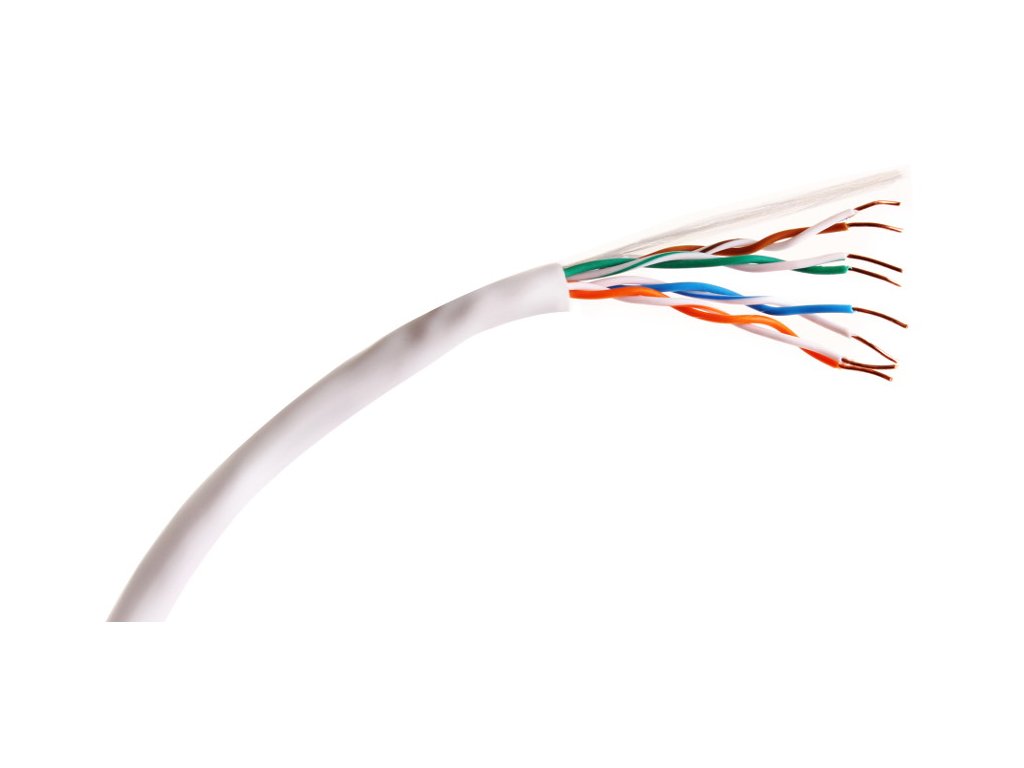

- Žíly : Jednovodičový kulatý měkký elektrolytický měděný drát
- Izolace : Speciální polyolefinová směs
- Barvy izolace vodičů : zelená, modrá, hnědá, oranžová - stočené do páru s bílým vodičem s odpovídajícím barevným podélným pruhem
- Středisko : Čtyři páry pramenů stočených do středu
- Vnější nátěr : Pneumatika z polyvinylchloridu PVC
- Barva nátěru : RAL 7035 šedá pro povlak z PVC
- Parametry přenosu :
- Mhz frekvence : 1,4,10,16,20,30,45,60,80,100,120,130,155,175,200
- Útlum ≤ dB/100m : 2,1,4,0,6,3,8,0,9,0,11,2,13,9,16,2,18,9,21,3,23,6,24,7,27,2,29,2,31,5
- NEXT ≥ dB/100m : 65,3,56,3,50,3,47,2,45,8,43,1,40,5,38,6,36,7,35,3,34,1,33,6,32,4,31,6,30,8
- PS NEXT ≥ dB/100m : 62,3,53,3,47,3,44,2,42,8,40,1,37,5,35,6,33,8,32,3,31,1,30,6,29,5,28,6,27,8
- ELFEXT ≥ dB/100m : 63,8,51,8,43,8,39,7,37,8,34,3,30,7,28,2,25,7,23,8,22,2,21,5,20,0,19,0,17,8
- PS ELFEXT ≥ dB/100m : 60,8,48,8,40,8,36,7,34,8,31,3,27,7,25,2,22,7,20,8,19,2,18,5,17,0,16,0,14,8
- RL ≥ dB : 20,0,23,0,25,0,25,0,25,0,23,8,22,5,21,7,20,8,20,1,19,5,19,3,18,8,18,4,18,0
Výkonnostní graf přenosu
Technické specifikace
| Teplotní rozsah | během provozu -30°C až +70°C během pokládky -10°C až +50°C |
| Minimální poloměr ohybu | 4xØd - během provozu |
| 6xØd - při pokládce | |
| Odpor smyčky vodiče/páru při 20 °C (max.) | 190 Ω/km |
| Průměr vodiče CU | 0,5 mm |
| Průměr izolovaného vodiče | 0,86 mm |
| Izolační odpor (min) | 5 GΩxkm |
| Asymetrie odporu vodičů v páru | ≤ 2% |
| Efektivní kapacita libovolného páru při 1 kHz | 50 ± 5 nF/km |
| Provozní napětí | 150V |
| Asymetrie kapacity přenosové cesty vůči zemi při 1kHz (max.) | 1600 pF/km |
| Zkouška napětí | střídavé napětí 50 Hz - 700 V AC stejnosměrné napětí 1000 V DC |
| Vlnová impedance | 100 ± 5 Ω |
| Rychlost šíření NVP | 0.69 |
| Útlum párového odrazu ve frekvenčním rozsahu dB (min) | f = 4÷10 MHz - 20+5lg(f) |
| f = 10÷20 MHz - 25 | |
| f = 20÷200 MHz - 25-7lg(f/20) |
Doplňkové parametry
| Kategorie: | FTP kabely |
|---|---|
| Hmotnost: | 10 kg |
| Aplikace: | Interní |
| Izolace: | HDPE 0,88 mm |
| Kategorie elektroinstalace: | CAT.5E |
| Nátěry: | PVC |
| Průměr vodiče: | 0.5 mm |
| Typ vodiče: | Cu |
