GETFORT PREMIUM CAT.5E U/UTP PVC KROUCENÁ DVOJLINKA 500M
Kód: 4037R
Detailní popis produktu

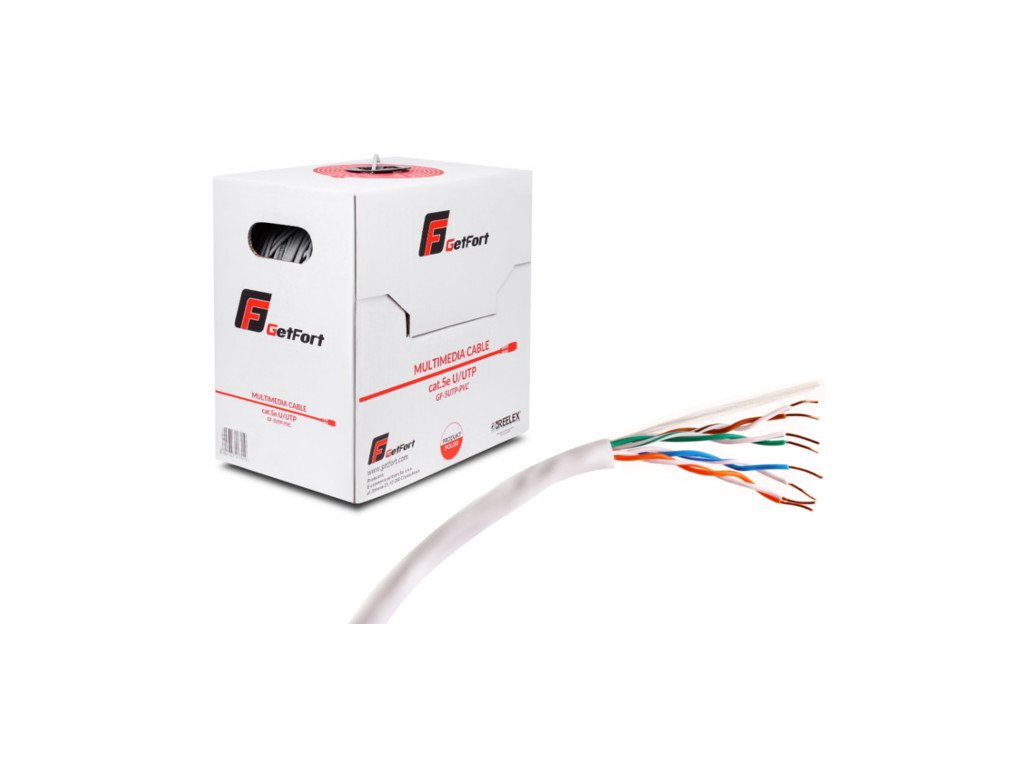

Kabel GETFORT CAT.5E UTP PVC 500m
Při nákupu kabelu GETFORT CAT.5e UTP PVC s kroucenou dvojlinkou obdržíte 1 puk o délce 500 metrů.
Klíčové vlastnosti
- Výrobce: GETFORT
- Model: GF-5UTP-PVC
- Typ: U/UTP cat.5e
- Frekvenční pásmo: 200MHz
- Průměr vodiče CU: 24AWG(0,5)mm
- Vnější průměr kabelu: 4,8 mm
- Hmotnost disku 500 m: 35 kg
Účel
Datové komunikační kabely (kroucená dvojlinka) GetFort cat.5e prémiové třídy jsou určeny pro konstrukci profesionálních datových komunikačních nebo telekomunikačních systémů, kde se používá frekvenční pásmo až 200 MHz. Kabely jsou vhodné pro přenos dat, zvuku a televizního obrazu s binární šířkou pásma až 1 Gb/s. Kabel se používá pro výstavbu tzv. strukturovaných kabelážních systémů uvnitř budov v souladu s normami PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. iEC 61156-5, ANSI/TIA 568-C.2. Kabel je také ideální pro systémy CCTV v budovách díky svým vynikajícím vlastnostem při přenosu videosignálu z kamer.
Výrobní normy
Kroucený pár UTP kategorie 5e byl vyroben v souladu s normami:
- ISO/IEC 11801,
- EN 50173,
- EIA/TIA 568-B.2

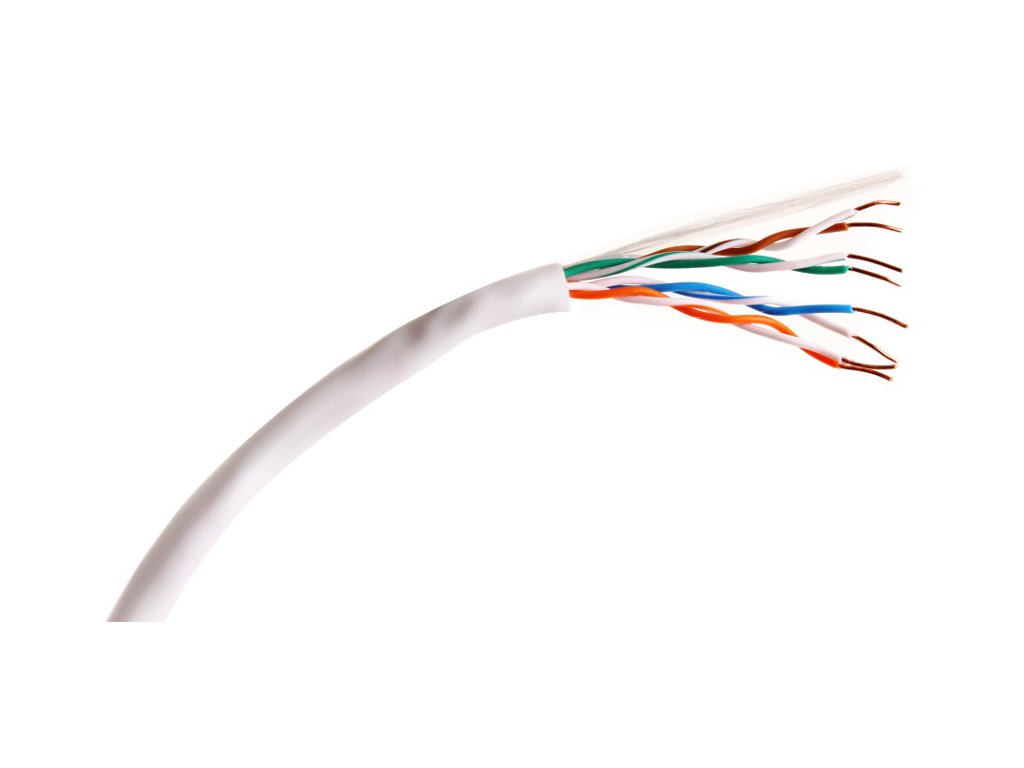

Konstrukce:
- Vodiče: Jednovodičové kulaté vodiče z měkké elektrolytické mědi
- Izolace: speciální polyolefinová směs
- Barvy izolace vodičů: zelená, modrá, hnědá, oranžová - stočené do páru s bílým vodičem s odpovídajícím podélným barevným pruhem
- Střed: čtyři páry pramenů stočené do středu
- Vnější plášť: PVC polyvinylchlorid
- Barva nátěru: šedá RAL 9003
Specifikace
- Parametry přenosu :
- Mhz frekvence : 1,4,10,16,20,30,45,60,80,100,120,130,155,175,200
- Útlum ≤ dB/100m : 2,1,4,0,6,3,8,0,9,0,11,2,13,9,16,2,18,9,21,3,23,6,24,7,27,2,29,2,31,5
- NEXT ≥ dB/100m : 65,3,56,3,50,3,47,2,45,8,43,1,40,5,38,6,36,7,35,3,34,1,33,6,32,4,31,6,30,8
- PS NEXT ≥ dB/100m : 62,3,53,3,47,3,44,2,42,8,40,1,37,5,35,6,33,8,32,3,31,1,30,6,29,5,28,6,27,8
- ELFEXT ≥ dB/100m : 63,8,51,8,43,8,39,7,37,8,34,3,30,7,28,2,25,7,23,8,22,2,21,5,20,0,19,0,17,8
- PS ELFEXT ≥ dB/100m : 60,8,48,8,40,8,36,7,34,8,31,3,27,7,25,2,22,7,20,8,19,2,18,5,17,0,16,0,14,8
- RL ≥ dB : 20,0,23,0,25,0,25,0,25,0,23,8,22,5,21,7,20,8,20,1,19,5,19,3,18,8,18,4,18,0
Výkonnostní graf přenosu
Technické specifikace
| Teplotní rozsah | během provozu -30°C až +70°C během pokládky -10°C až +50°C |
| Minimální poloměr ohybu | 4xØd - během provozu |
| 6xØd - při pokládce | |
| Odpor smyčky vodiče/páru při 20 °C (max.) | 190 Ω/km |
| Průměr vodiče CU | 0,5 mm |
| Průměr izolovaného vodiče | 0,86 mm |
| Izolační odpor (min) | 5 GΩxkm |
| Asymetrie odporu vodičů v páru | ≤ 2% |
| Efektivní kapacita libovolného páru při 1 kHz | 50 ± 5 nF/km |
| Provozní napětí | 150V |
| Asymetrie kapacity v přenosové cestě vzhledem k zemi při 1kHz (max.) | 1600 pF/km |
| Zkouška napětí | střídavé napětí 50 Hz - 700 V AC stejnosměrné napětí 1000 V DC |
| Vlnová impedance | 100 ± 5 Ω |
| Rychlost šíření NVP | 0.69 |
| Útlum párového odrazu ve frekvenčním rozsahu dB (min) | f = 4÷10 MHz - 20+5lg(f) |
| f = 10÷20 MHz - 25 | |
| f = 20÷200 MHz - 25-7lg(f/20) |
Doplňkové parametry
| Kategorie: | Kabely pro informační technologie |
|---|---|
| Hmotnost: | 25 kg |
| Aplikace: | Interní |
| Izolace: | HDPE 0,88 mm |
| Kategorie elektroinstalace: | CAT.5E |
| Nátěry: | PVC |
| Průměr vodiče: | 0.5 mm |
| Typ vodiče: | Cu |
