GETFORT PREMIUM CAT.6 F/UTP LSOH KABEL 500m Kabel
Kód: 31901R
Detailní popis produktu
Getfort cat.6 F/UTP 350mhz LSOH kroucená dvojlinka 500m
- Výrobce: GETFORT
- Model: GF-6FTP-LSOH-500
- Typ: F/UTP cat.6
- Frekvenční pásmo: 350MHz
- Průměr vodiče CU: 23AWG(0,54)mm
- Vnější průměr kabelu: 7,3 mm
- Hmotnost kabelu: 41 kg
- Požární klasifikace EN 50575: Dca-s2,d0,a1
Účel
Datové komunikační kabely (kroucená dvojlinka) GetFort cat.6 prémiové třídy jsou určeny pro konstrukci profesionálních datových komunikačních nebo telekomunikačních systémů, kde se používá frekvenční pásmo až 350 MHz. Kabely jsou vhodné pro přenos dat, zvuku a televizního obrazu s binární šířkou pásma více než 1 Gb/s. Kabel se používá pro výstavbu tzv. strukturovaných kabelážních systémů uvnitř budov v souladu s normami PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2 a také pro použití v průmyslových sítích vystavených vnějšímu elektromagnetickému rušení. V oblastech se zvýšenými požadavky na požární ochranu se používá kabel s bezhalogenovým LSOH, nehořlavým pláštěm s velmi nízkou emisí kouře podle PN-EN 61034-2, EN61034-2, IEC 61032-2 a s omezenou emisí korozivní síry podle PE-EN 60754-2, EN 60754-2, IEC 60754-2. Kabel je klasifikován v souladu s PN-EN 50575 (CPR)
Kabel je také ideální pro konstrukci systémů CCTV díky svým vynikajícím vlastnostem pro přenos videosignálu z kamer.
Výrobní normy
Kroucený pár UTP kategorie 6 byl vyroben v souladu s normami:
- PN-EN 60332-1-2
- EN 61034-2
- EN 60754-2
- EN 50173-1
- ANSI/TIA 568.2
- PN-EN 50288-5-1
Diagram přenosových parametrů - příklad výsledků měření

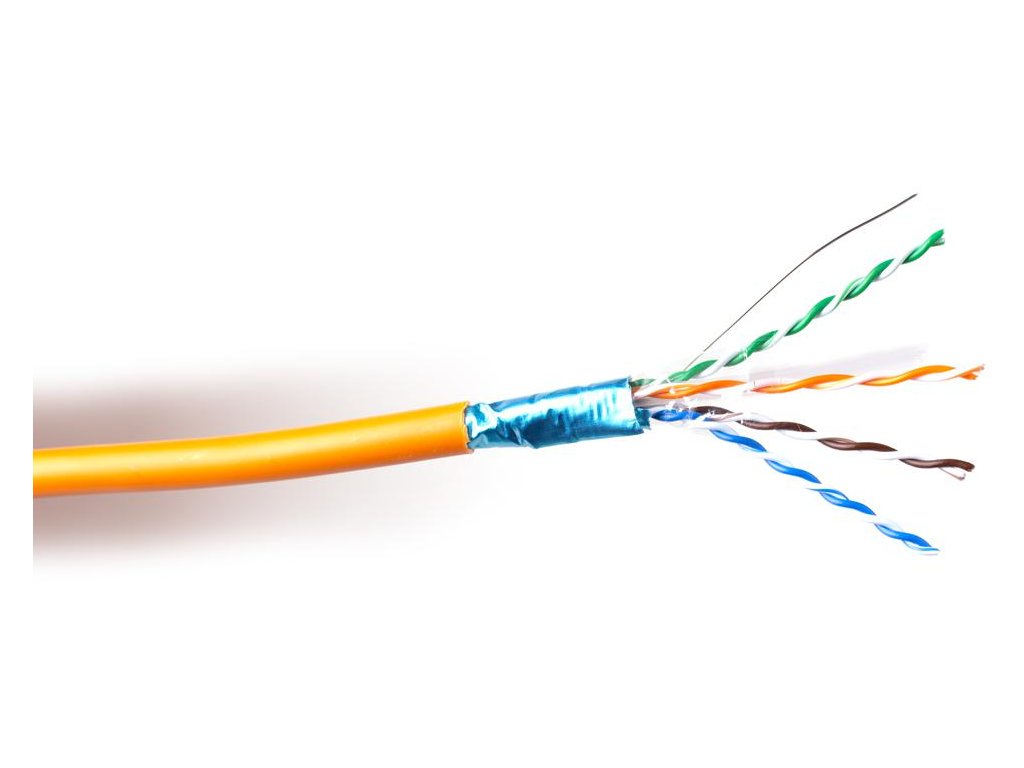

Stavebnictví
- Žíly: Jednovodičový kulatý měkký elektrolytický měděný drát
- Izolace: Speciální polyolefinová směs
- Barvy izolace vodičů: zelená, modrá, hnědá, oranžová - stočené do páru s bílým vodičem s odpovídajícím barevným podélným pruhem
- Středisko: Čtyři páry vodičů stočené do středu na středovém oddělovacím prvku
- Obrazovkahliníková fólie AI/Pet se zemnícím vodičem CuSn
- Vnější nátěr: speciální bezhalogenový polymer LSOH
- Barva nátěru: Oranžová RAL 2003
Technické specifikace
| Teplotní rozsah | během provozu -30°C až +70°C během pokládky -10°C až +50°C |
| Minimální poloměr ohybu | 6xØd - během provozu |
| 8xØd - při pokládce | |
| Průměr vodiče CU | 0,54 mm |
| Průměr izolovaného vodiče | 1,06 mm |
| Odpor smyčky vodiče/páru při 20 °C (max.) | 165 Ω/km |
| Izolační odpor (min): | 5 GΩxkm |
| Asymetrie odporu vodičů v páru | ≤ 2% |
| Efektivní kapacita libovolného páru při 1 kHz | 50 ± 5 nF/km |
| Asymetrie kapacity v přenosové cestě vzhledem k zemi při 1kHz (max.) | 1600 pF/km |
| Provozní napětí | 150V |
| Zkouška napětí: | střídavé napětí 50 Hz - 700 V AC stejnosměrné napětí 1000 V DC |
| Vlnová impedance | 100 ± 5 Ω |
| Rychlost šíření NVP | 0.69 |
| Odrazový útlum dvojic ve frekvenčním rozsahu dB (min): | f = 4÷10 MHz - 20+5lg(f) |
| f = 10÷20 MHz - 25 | |
| f = 20÷350 MHz - 25-7lg(f/20) | |
| Potlačení zpětné vazby ve frekvenčním rozsahu 30-100 MHz (min) | 55 dB |
| Spojovací impedance 10MHz | 100mΩ/m |
Doplňkové parametry
| Kategorie: | Kabely pro informační technologie |
|---|---|
| Hmotnost: | 30 kg |
| Aplikace: | Interní |
| Izolace: | PE |
| Kategorie elektroinstalace: | CAT.6 |
| Nátěry: | LSHF |
| Průměr vodiče: | 0.54 mm |
| Typ vodiče: | Cu |
