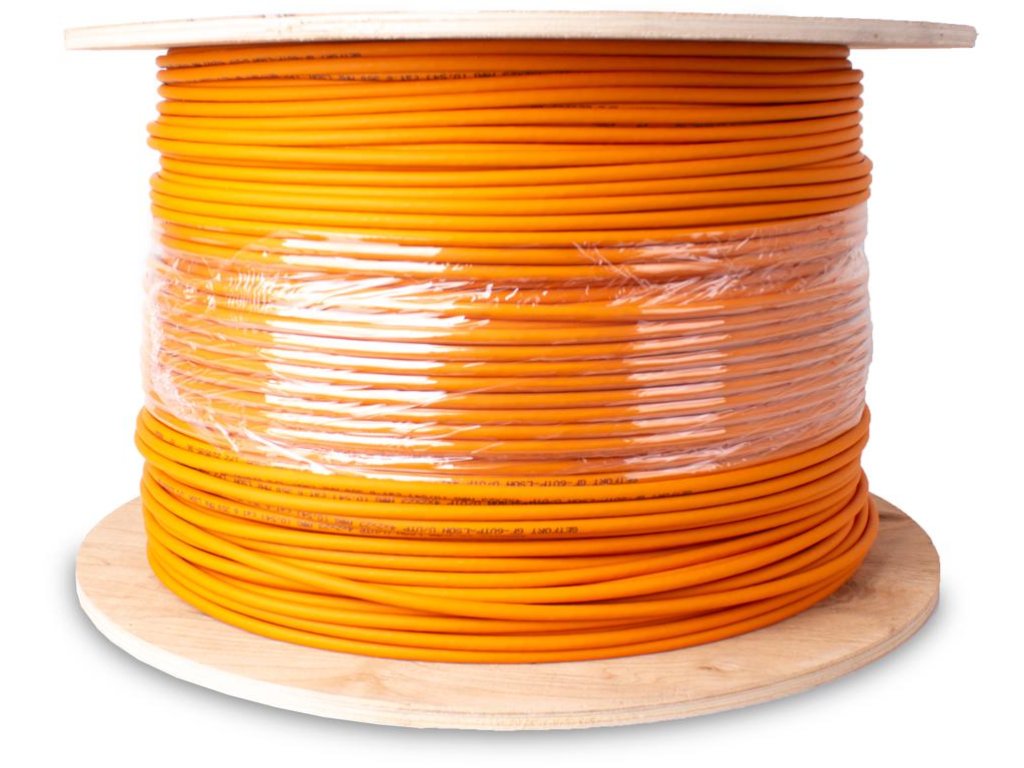

GETFORT PREMIUM CAT.6 U/UTP LSOH KABEL 500m Kabel
Kód: 27656R
Detailní popis produktu
UTP kabel - Getfort cat.6 U/UTP 350mhz LSOH 500m
VLASTNOSTI A VÝHODY KABELU:
- Výrobce : GETFORT
- Model GF-6UTP-LSOH-500
- Typ: U/UTP cat.6
- Frekvenční pásmo: 350MHz
- Průměr vodiče CU 23AWG(0,54)mm
- Vnější průměr kabelu: 5,8 mm
- Hmotnost kabelu: 38 kg
- Požární klasifikace EN 50575: Dca-s2,d0,a1
ÚČEL KROUCENÉHO PÁRU:
Špičkový datový komunikační kabel Cat.6 (kroucená dvojlinka) společnosti GetFort je určen pro konstrukci profesionálních datových komunikačních nebo telekomunikačních systémů, kde se používá frekvenční pásmo až 350 MHz.
Kabely jsou vhodné pro přenos dat, zvuku a televizního videa s binární šířkou pásma více než 1 Gb/s.
Kabel se používá pro výstavbu tzv. strukturovaných kabelážních systémů uvnitř budov v souladu s normami EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2.
V oblastech se zvýšenými požadavky na požární ochranu se používají kabely s bezhalogenovým nehořlavým pláštěm LSOH s velmi nízkou emisí kouře podle norem EN 61034-2, EN61034-2, IEC 61032-2 a se sníženým uvolňováním korozivních plynů podle PE-EN 60754-2, EN 60754-2, IEC 60754-2.
Kabel je klasifikován v souladu s normou EN 50575 (CPR)
Kabel je také ideální pro konstrukci systémů CCTV díky svým vynikajícím vlastnostem pro přenos videosignálu z kamer.
VÝROBNÍ NORMY:
Kroucený pár UTP kategorie 6 byl vyroben v souladu s normami:
- PN-EN 60332-1-2
- EN 61034-2
- EN 60754-2
- EN 50173-1
- ANSI/TIA 568.2
- PN-EN 50288-5-1
Diagram přenosových parametrů - příklad výsledků měření

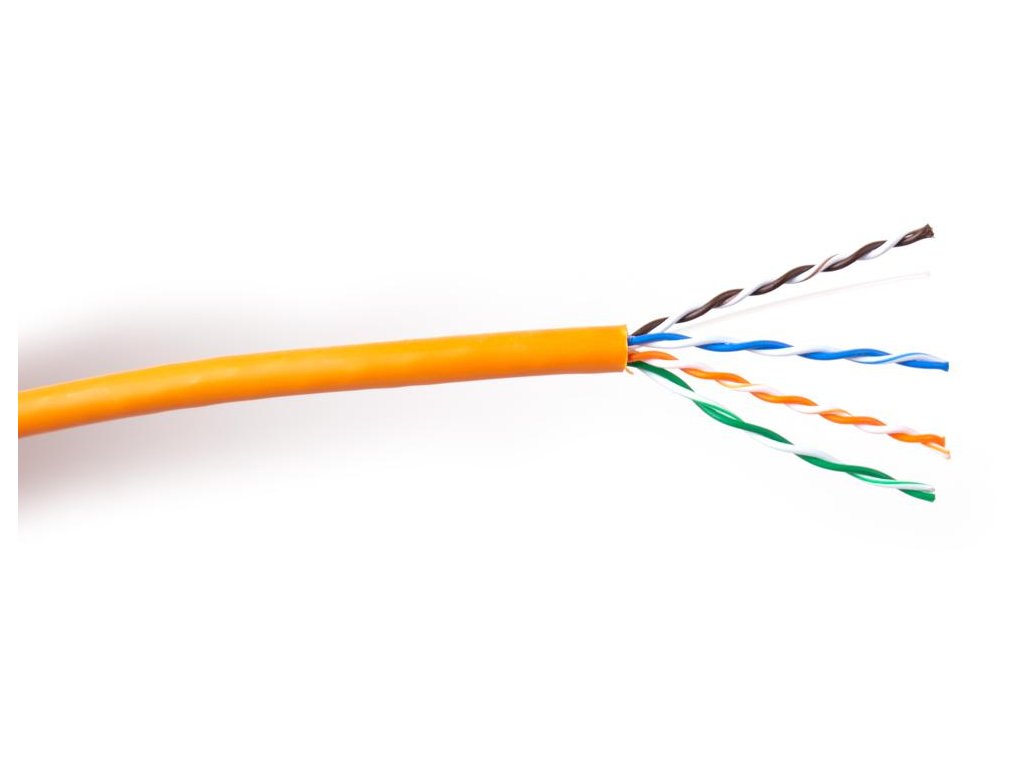

KONSTRUKCE KABELU:
- Žíly jednovodičový kulatý měkký elektrolytický měděný drát
- Izolace : speciální polyolefinová směs
- Barvy izolace vodičů : bílá, modrá, hnědá, oranžová - stočená do páru s bílou žilkou s odpovídajícím barevným podélným pruhem
- Středisko : čtyři páry vodičů stočené do středu na středovém dělicím prvku
- Vnější nátěr : speciální bezhalogenový polymer LSOH
- Barva nátěru : oranžová RAL 2003
SPECIFIKACE A TECHNICKÉ ÚDAJE:
| Teplotní rozsah | během provozu -30°C až +70°C během pokládky -10°C až +50°C |
| Minimální poloměr ohybu | 4xØd - během provozu |
| 6xØd - při pokládce | |
| Průměr vodiče CU | 0,54 mm |
| Průměr izolovaného vodiče | 0,97 mm |
| Odpor smyčky vodiče/páru při 20 °C (max.) | 165 Ω/km |
| Izolační odpor (min): | 5 GΩxkm |
| Asymetrie odporu vodičů v páru | ≤ 2% |
| Efektivní kapacita libovolného páru při 1 kHz | 50 ± 5 nF/km |
| Asymetrie kapacity přenosové cesty vůči zemi při 1kHz (max.) | 1600 pF/km |
| Provozní napětí | 150V |
| Zkouška napětí: | střídavé napětí 50 Hz - 700 V AC stejnosměrné napětí 1000 V DC |
| Vlnová impedance | 100 ± 5 Ω |
| Rychlost šíření NVP | 0.67% |
| Odrazový útlum dvojic ve frekvenčním rozsahu dB (min): | f = 4÷10 MHz - 20+5lg(f) |
| f = 10÷20 MHz - 25 | |
| f = 20÷350 MHz - 25-7lg(f/20) | |
| Barva | Oranžová RAL 2003 |
| Cukrářské výrobky | 500m |
Doplňkové parametry
| Kategorie: | Kabely pro informační technologie |
|---|---|
| Hmotnost: | 28 kg |
| Aplikace: | Interní |
| Izolace: | PE |
| Kategorie elektroinstalace: | CAT.6 |
| Nátěry: | LSHF |
| Průměr vodiče: | 0.54 mm |
| Typ vodiče: | Cu |
