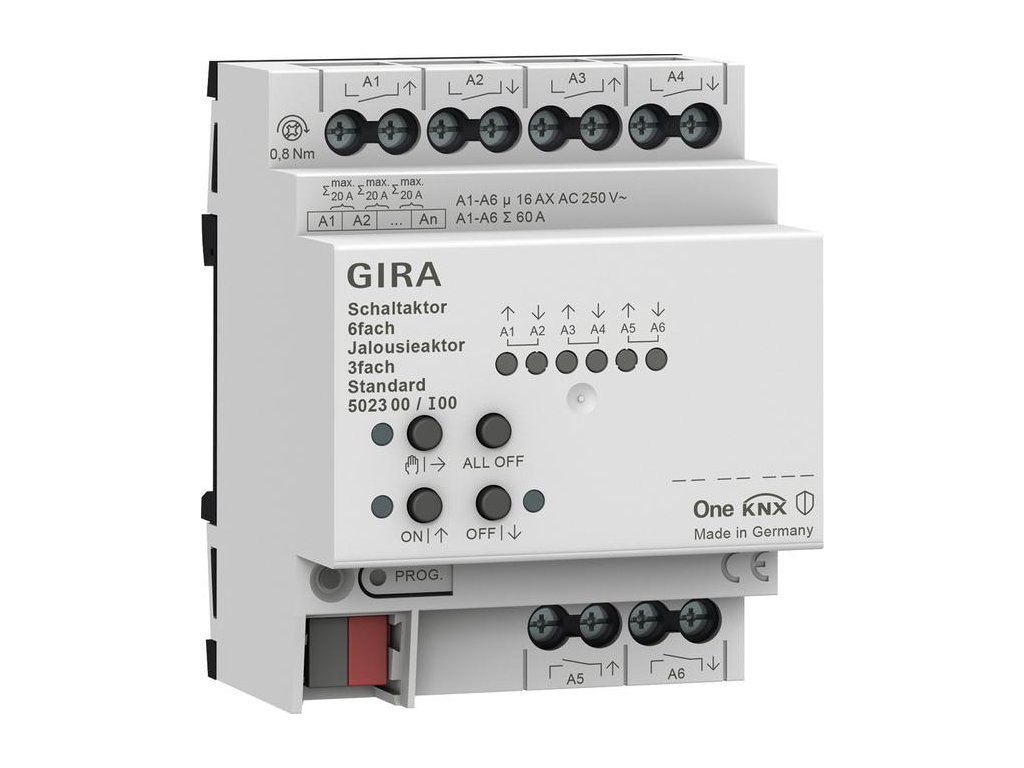

GIRA KNX Spínací/zaslepovací aktor 6-kanálový Standard 5023 00 | Gira One

Progresivní myšlení a pohodlí

Moderní technologie vybavení budov zlepšuje kvalitu života díky inteligentním funkcím. S novým systémem inteligentního domu Gira KNX lze snadno dosáhnout vyššího komfortu, vyšší bezpečnosti a energetické účinnosti.

Spínací a clonový pohon GIRA

Reléový žaluziový aktor GIRA 6x/3x 16 A je univerzální zařízení, které nabízí mnoho funkcí pro inteligentní ovládání žaluzií i jiných elektrických spotřebičů. Díky parametrizovatelnému ovládání jej lze snadno přizpůsobit různým aplikacím.

První funkcí, kterou je třeba zdůraznit, je možnost parametrizovat provozní režim. Zařízení umožňuje jak ovládání žaluzií, rolet, markýz, střešních oken, tak i spínání dalších zařízení. Navíc lze také spojit sousední výstupy žaluzií do jednoho, což usnadňuje ovládání skupiny žaluzií současně. Na jednom zařízení můžete například nastavit žaluzie A1 a A2, žaluzie A3 a A4 a spínání A5 a A6.

Další důležitou funkcí je možnost zpoždění zpětné vazby nebo stavových zpráv. Po obnovení napájení nebo dokončení programování lze nastavit globální zpoždění pro odeslání těchto zpráv. Tím se zabrání nadměrnému zatížení sběrnice KNX a zajistí se plynulý provoz systému.

Funkce ovládání pro nevidomé

• Možnost parametrizace provozního režimu: Ovládání žaluzií, rolet, markýz, střešních oken nebo ventilačních klapek.
• Samostatně parametrizované doby pohybu závěsu s prodloužením doby pohybu do horní koncové polohy.
• V případě lamelových žaluzií lze časování pohybu lamel nastavit nezávisle.
• Lze nastavit spínací časy pro změny směru a krátkodobé a dlouhodobé provozní časy (Step, Move).
• Zpětná vazba o poloze lamel závěsu nebo žaluzie. Kromě toho lze hlásit abnormální polohu závěsu nebo pohyb pohonu.
• Přiřazení až 5 různých bezpečnostních funkcí (3 alarmy větru, 1 alarm deště, 1 alarm mrazu), volitelné pomocí cyklického monitorování. Bezpečnostní funkce (objekty, časy cyklů, priorita) se vytvářejí pro všechny výstupy na základě konkrétního zařízení. Přiřazení jednotlivých výstupů k bezpečnostním funkcím a bezpečnostní reakce lze parametrizovat v závislosti na kanálu.
• Možnost implementace funkce blokování pro každý výstup závěrky.
• Jednoduchá ochrana proti slunci: funkci ochrany proti slunci s pevnou a proměnlivou polohou clony nebo lamel na začátku nebo na konci funkce lze aktivovat pro každý východ zvlášť.
• Pro každý výstup lze nastavit až 16 interních scén.
• Funkce paměti scény: Další vizuální informace.
• Funkce soumraku.
• Zprávy o stavu horní a dolní koncové polohy.

Pokročilé funkce

Zařízení je rovněž vybaveno stavovými LED diodami, které umožňují manuální ovládání výstupů nezávisle na KNX. Uživatel tak může zařízení snadno ovládat bez nutnosti použití řídicího systému. Stavové LED diody jsou navíc navrženy jako energeticky úsporné, aby se minimalizovala spotřeba energie.

Další zajímavostí tohoto přístroje je rozšířená funkce ručního ovládání. Umožňuje uživateli snadno přepínat mezi žaluziovým a spínacím režimem ještě před aktivací ETS. To poskytuje uživateli flexibilitu při používání jednotky a umožňuje její přizpůsobení různým scénářům.

Posledním aspektem, který stojí za to zdůraznit, je funkce paměti scény. Zařízení umožňuje nastavit až 16 interních scén pro každý výstup. Díky tomu lze snadno naprogramovat různá nastavení a provozní scénáře, což umožňuje automatizovat a personalizovat ovládání elektrických zařízení.

Reléový žaluziový aktor GIRA 24x/12x 16 A je spolehlivé a moderní zařízení, které nabízí širokou škálu funkcí a možností pro ovládání žaluzií a dalších elektrických spotřebičů. Díky jeho parametrizovatelnosti a flexibilitě může uživatel přizpůsobit jeho provoz individuálním potřebám a preferencím.

Funkce systému Gira One

• Ovladač pro spínání spotřebičů nebo ovládání žaluzií, rolet, markýz, střešních oken.
• V režimu závěrky jsou sousední výstupy (A1/A2, A3/A4...) sloučeny do jednoho závěrkového výstupu.
• Je možná smíšená operace na jednom aktérovi (např. žaluzie A1 a A2, žaluzie A3 a A4, spínání A5, spínání A6 atd.).
• Ruční aktivace výstupů.
• Programování a uvedení do provozu pomocí programu Gira Project Assistant (GPA) od verze 5.0 (k dispozici od 03/2023 r.).
• Šifrovaný přenos dat mezi zařízeními Gira One.

Standard KNX

KNX je komunikační standard pro systémy inteligentních domů a budov. Je založen na otevřeném protokolu, který umožňuje integraci různých elektrických zařízení a řídicích systémů do jedné ucelené sítě. Pomocí KNX je možné řídit osvětlení, vytápění, klimatizaci, žaluzie, alarmy a mnoho dalších aspektů inteligentního domu nebo budovy. KNX poskytuje flexibilitu a škálovatelnost, umožňuje přidávat a odebírat zařízení a jejich konfiguraci bez zásahu do elektrické instalace. Uživatelé tak mohou své systémy přizpůsobovat měnícím se potřebám a preferencím. Kromě toho je KNX univerzální a podporuje různá přenosová média, jako jsou běžné vodiče, vlnovody nebo bezdrátová řešení. Díky tomu je KNX oblíbenou volbou v oboru automatizace budov a nabízí pokročilé možnosti řízení, úspory energie a pohodlí.

Technické údaje

Gira One Medium: YCYM 2 x 2 x 0,8 kroucená dvojlinka

Prostředek KNX: TP256

Zkušební napětí: 4 kV (sběrnicový kabel KNX/EIB)

Jmenovité napětí

- KNX: DC 21 až 32 V SELV

Kapacita připojení: AC 250 V, 16 A / AC1

Maximální spínací proud: 800 A (200 µs), 165 A (20 ms)

Proudová zatížitelnost sousedních výstupů: Celkem 20 A

Napájení připojení

- Ohmická zátěž: 3000 W

- Kapacitní zatížení: 16 A, max. 140 µF

- Motory (závěrka nebo ventilátor): 1380 W

- Žárovky: 2300 W

- Halogenové žárovky 230 V: 2500 W

- Vysokonapěťová žárovka LED: typ. 400 W

- vinutý transformátor: 1200 VA

- Trafo Tronic: 1500 W

- Zářivky, nekompenzované: 1000 VA

- Zářivky,

systém připojení Duo: 2300 VA

- Zářivky, kompenzované paralelně: 1160 VA

- Rtuťové výbojky, nekompenzované: 1000 W

- Paralelně kompenzované rtuťové výbojky: 1160 W

Konektory

- Sběrnicová linka Gira One: připojení a konektor rozdělovače

- KNX: Spojovací a odbočný konektor

- Zatížení: Šroubové svorky (max. 4 mm² nebo 2 x 2,5 mm²)

Aktuální spotřeba

- Sběrnice Gira One: 4 až 18 mA
