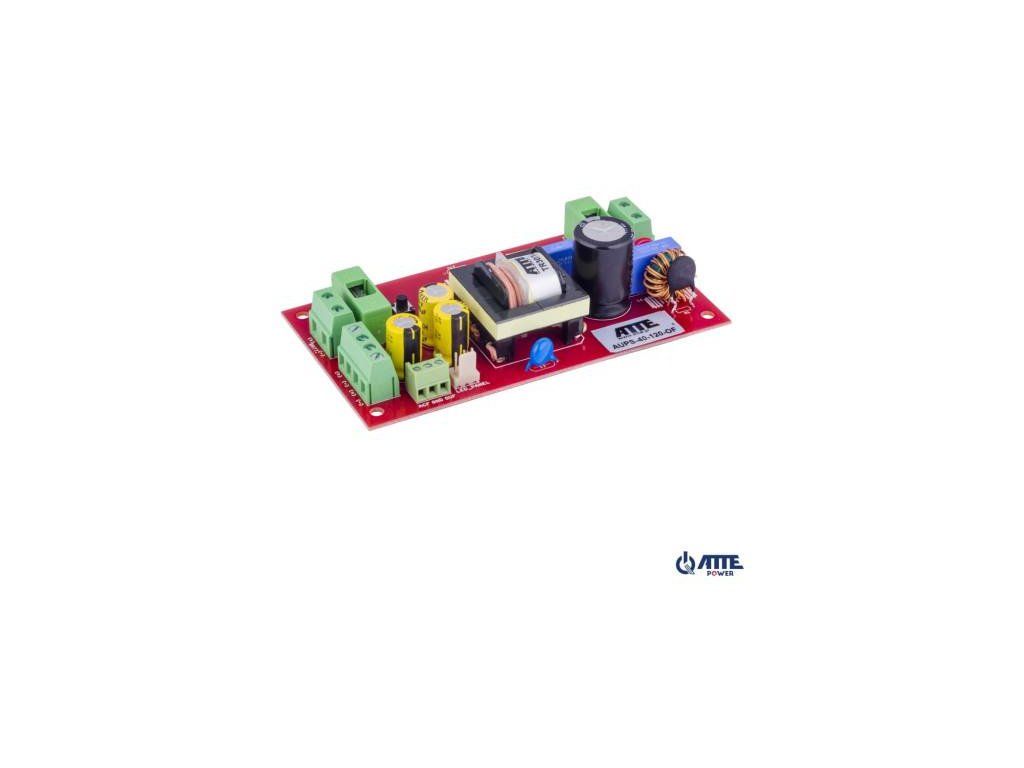

IMPULSNÍ VYROVNÁVACÍ ZDROJ AUPS-40-120-OF ATTE

IMPULSNÍ VYROVNÁVACÍ ZDROJ AUPS-40-120-OF ATTE

Účel:

SMPS 12V vyrovnávací zdroj, Vin 230VAC, Vout 10,8...13,8VDC, Iout 3,5A, Ich 1,5A, Pout 42W, vestavěný modul

Klíčové vlastnosti:

• dlouhá doba zálohování napájení ve srovnání s klasickými systémy UPS
• úspora energie a nízké zahřívání uvnitř skříně díky vysoké účinnosti napájecího zdroje (92 %)
• rychlé nabíjení baterie proudem až 1,5 A
• ochrana proti zkratu (SCP), přetížení (OLP), tepelná ochrana (OHP) a přepětí
• ochrana baterie proti nadměrnému vybití (UVP), přetížení a zpětnému připojení
• lze provozovat bez napájení ze sítě (z baterie)
• technické výstupy OUF a ACF (provozní řízení a integrace s jinými systémy)
• snadná instalace do skříní řady ABOX se systémovým děrováním 10,8 mm

Další informace:

• použití přídavného měniče řady ASUC umožňuje zvýšit výstupní napětí a přizpůsobit jej požadavkům instalace (např. na 24 / 48 / 55 VDC)
• pro přijímače vyžadující stabilní napájení 12 VDC, jako jsou rekordéry a jednotky NAS, doporučujeme použít přídavný stabilizační modul řady AVC nebo AVIC
• pro rozšíření napájení na 8 výstupních kanálů je třeba použít pojistkový modul AF-P8-00-OF

Vyrovnávací napájecí zdroj řady AUPS určený pro systémy CCTV, kontroly přístupu a zabezpečovací systémy. Zařízení představuje vhodné řešení problému vyrovnávacího napájení pro přijímače vyžadující nepřerušovaný provoz při pravidelných výpadcích napájení ze sítě. Použití vyrovnávacího zdroje umožňuje výrazně prodloužit dobu provozu systému ve srovnání s aplikacemi využívajícími klasický zdroj nepřerušovaného napájení (UPS).

Systém je navržen pro práci s bezúdržbovými bateriemi SLA (gelovými a AGM).

Konstrukce OF (Open Frame) umožňuje zabudovat zařízení do libovolné skříně, ale nejpohodlnější je použít speciální skříně a montážní desky řady ABOX, vybavené systémovým děrováním v 10,8mm mřížce. Ta je kompatibilní s roztečí montážních otvorů vestavěných modulů. Systémové děrování umožňuje montáž vybraných zařízení ve svislé nebo vodorovné poloze do libovolné z tvarovaných částí skříně nebo montážních desek.

Příklad použití AUPS-40-120-OF pro vyrovnávací napájení NVR/DVR pomocí modulu AVC-30-120-OF
