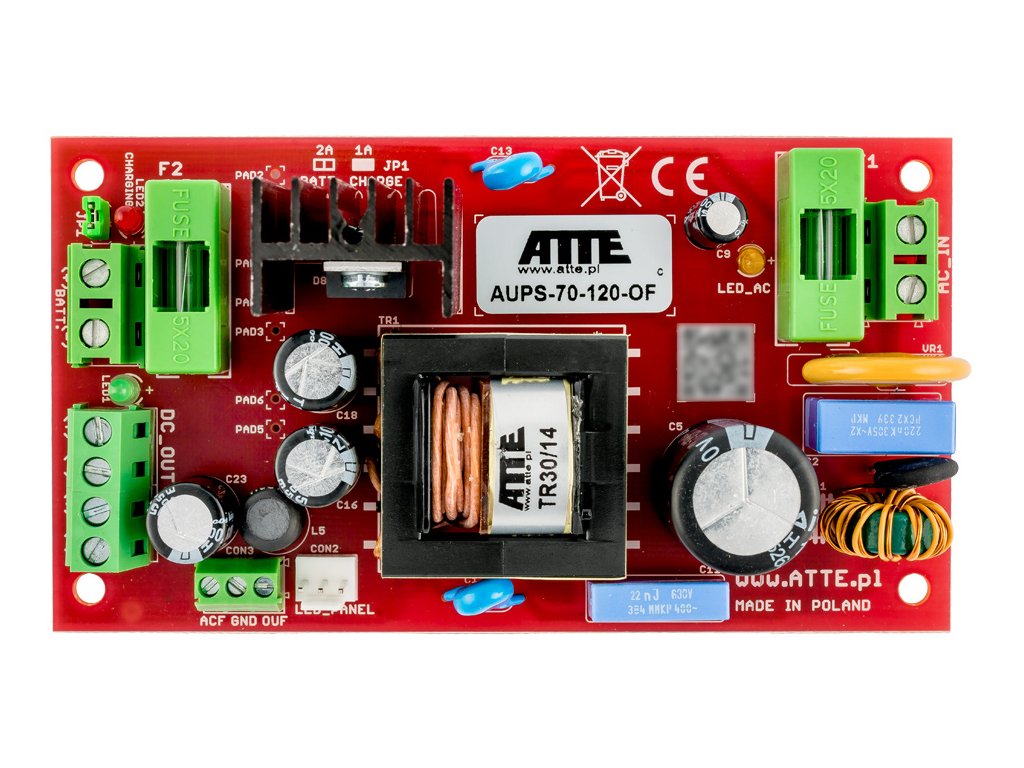

IMPULSNÍ VYROVNÁVACÍ ZDROJ AUPS-70-120-OF ATTE
Kód: 19213
Detailní popis produktu
Vyrovnávací zdroj SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, vestavěný modul, typ AUPS-70-120-OF
Vyrovnávací zdroj SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, vestavěný modul, typ AUPS-70-120-OF
Účel
Zařízení je vyrovnávací napájecí jednotka určená k napájení zařízení systémů CCTV nebo systémů kontroly přístupu. Zařízení je vhodným řešením problému vyrovnávacího napájení kamer a dalších monitorovacích zařízení vyžadujících nepřerušitelné napájení. Jednotka PSU umožňuje vytvářet distribuované monitorovací systémy s centrálním zásobováním vyrovnávací pamětí. Systém je přizpůsoben pro práci s olověnými nebo suchými akumulátory typu SLA.
Konstrukce OF (Open Frame) přístroj lze instalovat do libovolné skříně, ale nejvhodnějším způsobem montáže jsou speciální skříně a montážní desky řady ABOX, vybavené systémovým děrovaným otvorem v mřížce 10,8 mm. To je kompatibilní s roztečí montážních otvorů vestavěných modulů. Toto systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné montážní desky nebo skříně.
Klíčové vlastnosti
- kompletní řešení napájení pro zařízení CCTV v kompaktním pouzdře
- centrální vyrovnávací paměť
- dlouhá doba zálohování napájení ve srovnání s klasickými systémy využívajícími UPS
- nízké zahřívání uvnitř skříně díky vysoké účinnosti napájecího zdroje
- snadná instalace do skříní se systémovým děrováním 10,8 mm
Technické specifikace
| Baterie | 1 x AGM nebo gelová baterie 12V / 7...18Ah |
| Výstupní napětí | 12 VDC +/-15 % |
| Výstupní proud | 6A |
| Napájení | 72 W |
| Efektivita | 90% @70 W |
| Vstupní napětí | 190 ... 260 VAC, 50Hz |
| Nabíjecí proud baterie | 1 A nebo 2 A (volba pomocí jumperu JP1) |
| Ochrana vstupu napájení | Pojistka s časovým zpožděním 3,15 A |
| Ochrana výstupu napájecího zdroje | Síť: 9A elektronická ochrana proti přetížení (nutný restart napájení)Provoz na baterie: 6,3A pojistka |
| Ochrana obvodu baterie | Proti zpětnému připojení a přetížení: 6,3 pojistka proti hlubokému vybití: Odpojení baterie při napětí pod 10,2 V s automatickým návratem |
| Signalizace | LED1 (žlutá) - přítomnost síťového napětíLED2 (zelená) - přítomnost výstupního napětíLED3 (červená) - nabití baterie |
| Technické výstupy | OUF - bez napětí +DC_OUTACF - bez napětí AC Výstupy typu otevřený kolektor s maximální zátěží 50mA (každý výstup) |
| Spuštění bez napájení střídavým proudem | Automatické spuštění PSU po připojení baterie |
| Bytová výstavba | Žádný - vestavěný modul |

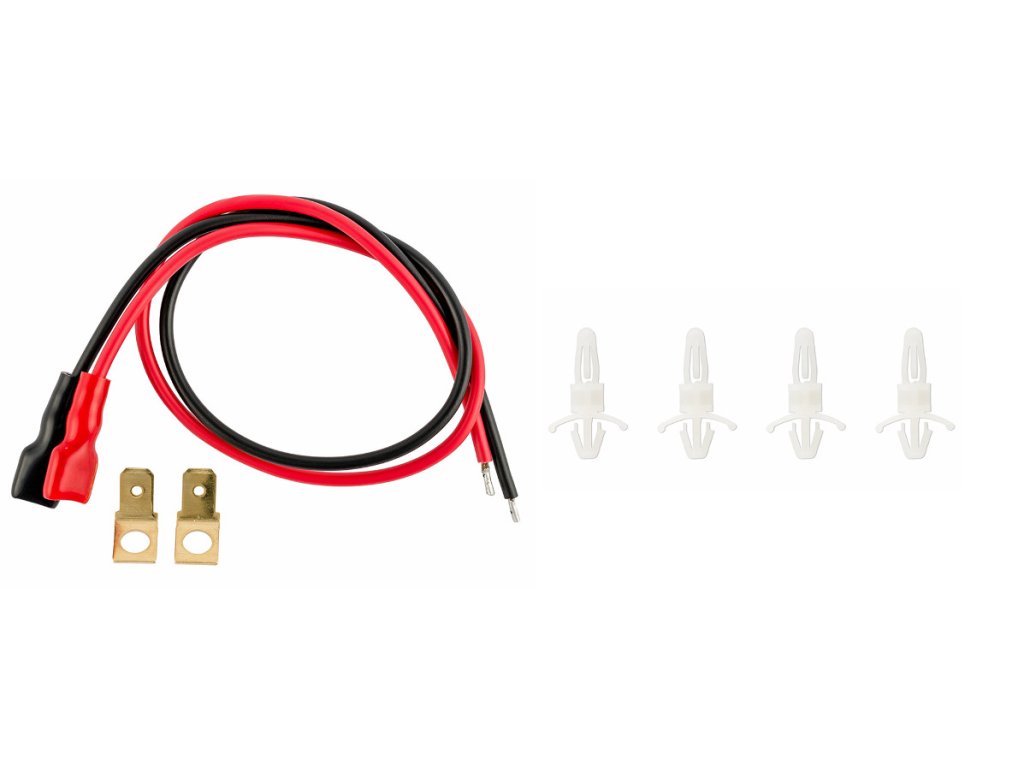

| Montáž | Násuvné distanční podložky, montážní otvory v rastru 10,8 mm |
| Provozní teplota | -10 ... +40°C |
| Rozměry | 65 x 118 x 45 mm |
| Hmotnost | 0,14 kg |
Doplňkové parametry
| Kategorie: | Rozdělovače napájení |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.14 kg |
