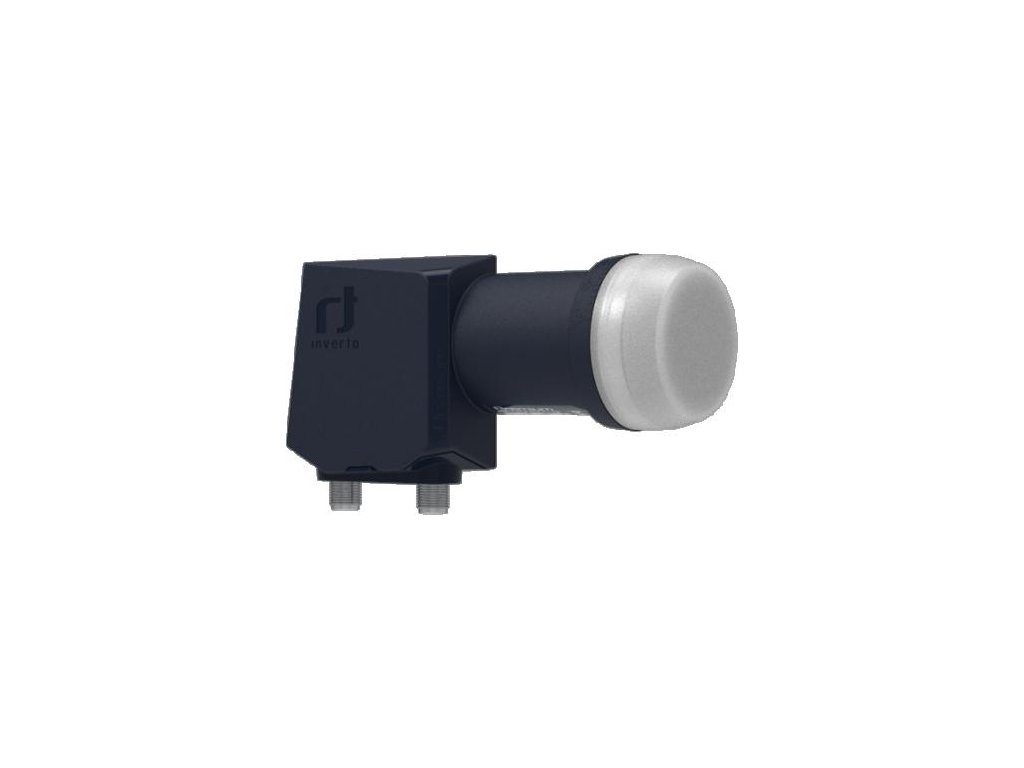

Inverto Premium Twin Universal 40mm PLL LNB konvertor

Inverto Premium Twin Universal 40mm PLL LNB konvertor

Klíčové vlastnosti

• Podporuje rozlišení SD a HD
• Podpora stereoskopického 3D
• vlastní šum 0,2 dB
• HDTV, DVB-S2
• Doporučené velikosti antén: 60 cm*, 70 cm*, 80 cm, 90 cm

* - Pro kanály HD doporučujeme minimální vzdálenost 80 cm

Účel

Tento konvertor, který byl speciálně navržen a vybrán pro potřeby globálního trhu DTH (Direct-to-Home) a nabízí konkurenceschopné chráněné řešení 4G/LTE, poskytuje optimalizované možnosti příjmu pomocí nejnovějších technologií pro příjem satelitních signálů. Umožňuje příjem satelitní televize a rádia z jednoho satelitu a distribuci signálu do jednoho tuneru. Konvertor podporuje vysílání v rozlišení HD a UHD, nabízí výjimečný RF výkon, velmi nízkou spotřebu energie a, což je důležité, je navržen tak, aby minimalizoval rušení z vysílání 4G/LTE.

Je vyroben podle nejvyšších průmyslových standardů kvality a navržen tak, aby splňoval přísné specifikace, a představuje ideální řešení pro náročné zákazníky.

Klíčové vlastnosti:

• Nízký fázový šum, kompatibilní s DVB-S2 (HD a UHD)
• Velmi nízký šumový faktor
• Nízká spotřeba energie
• Vysoká izolace proti křížové polarizaci
• Vysoká frekvenční stabilita

Technické údaje

Popis

Konvertor je kompatibilní se všemi satelitními platformami (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange a další) a volně šířenými programy.

Univerzální 40mm PLL LNB konvertor Premium Twin vyrábí lucemburská společnost INVERTO, která je lídrem mezi dodavateli konvertorů na polském trhu.

V současné době dochází díky velké oblibě PVR přijímačů k masivní výměně konvertorů z jednoho na dva. Přijímače PVR potřebují ke správné funkci dva nezávislé satelitní signály. V případě, že chcete připojit dva PVR tunery nebo čtyři samostatné tunery, musíte si koupit QUAD konvertor.

Převodník je připevněn k anténě o průměru 40 mm.

Technické specifikace

• Vstupní frekvenční rozsah v nízkém pásmu: 10,7 GHz ~ 11,7 GHz
• Výstupní frekvenční rozsah v nízkém pásmu: 950 MHz ~ 1950 MHz
• Frekvence LO v nízkém pásmu: 9,75 GHz
• Vstupní frekvenční rozsah vysokého pásma: 11,7 GHz ~ 12,75 GHz
• Výstupní frekvenční rozsah ve vysokém pásmu: 1100 MHz ~ 2150 MHz
• Frekvence LO ve vysokém pásmu: 10,6 GHz
• Hlučnost: 0,2 dB typicky. (max. 0,7 dB)
• Teplotní drift LO: ±2,0 MHz max.
• Počáteční přesnost LO: ±500 kHz max.
• Fázový šum LO při 1 kHz: -70 dBc/Hz
• Fázový šum LO při 10 kHz: -80 dBc/Hz
• Fázový šum LO při 100 kHz: -90 dBc/Hz
• Fázový šum LO při 1 MHz: -100 dBc/Hz
• Zisk z konverze: 57 dB ~ 67 dB
• Rovnoměrnost zisku (v pásmu 26 MHz): max. 1 dB (špička-špička)
• Kolísání zisku (v celém pásmu): max. 4 dB (špička-špička)
• Útlum obrazu: min. 40 dB
• Intermodulační zkreslení třetího řádu - ICP3: min. +10 dBm
• Bod komprese 1 dB (@ výstup): 0 dBm
• Příčná polarizační izolace: min. 22 dB
• Řídicí signál Ca (V): 10,0 V ~ 14,0 V
• Řídicí signál Cb (H): 16,0 V ~ 20,0 V
• Řídicí signál Cc (přepínání pásem): 22 kHz ± 4 kHz
• Výstupní VSWR: max. 2,0:1
• Úroveň rušení v pásmu: max. -65 dBm
• Odběr proudu: max. 150 mA (10 VDC ~ 20 VDC)
• Rozsah provozních teplot: -30 °C ~ +60 °C
• Výstupní impedance: 75 Ω (typ F)
• Typ výstupního konektoru: Typ F (samice)
• Hmotnost: 128 g

Příklad schématu zapojení
