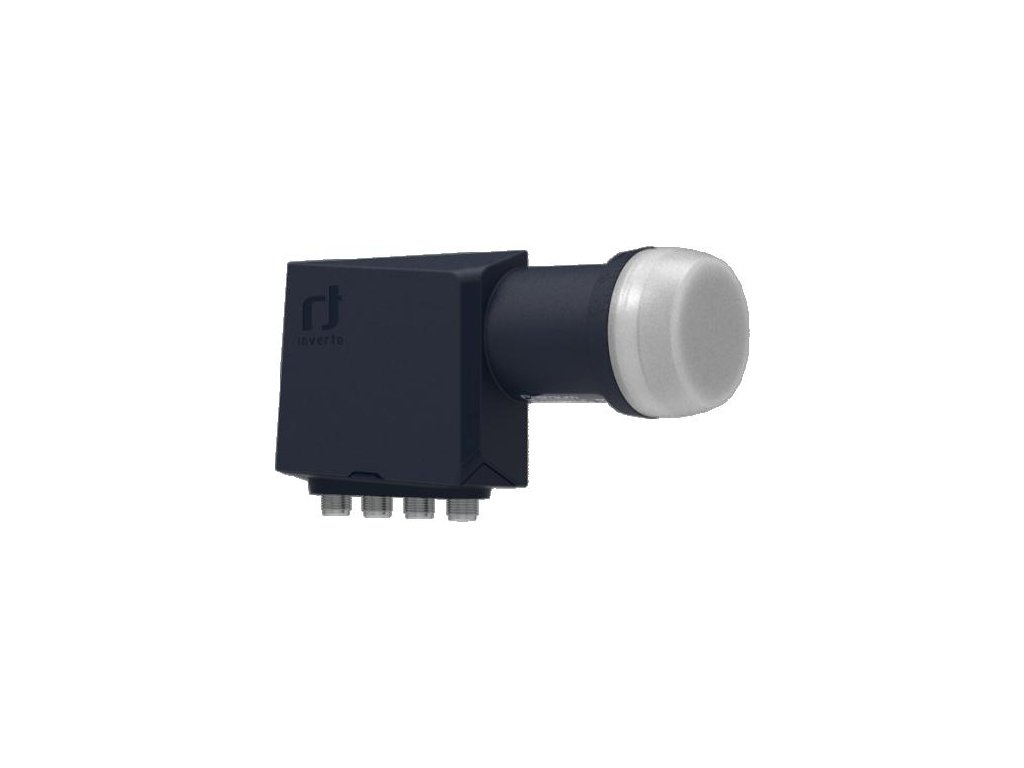

Inverto Quad Premium Universal 40mm PLL LNB konvertor

Inverto Quad Premium Universal 40mm PLL LNB konvertor

• Podporuje rozlišení SD, HD a 4K
• Podpora stereoskopického 3D
• velmi nízká vlastní hlučnost
• nízký fázový šum - Kompatibilní s (HDTV) DVB-S/S2
• nízká spotřeba energie
• velký odstup mezi polaritami
• vysokofrekvenční stabilita
• Doporučené velikosti antén: 80 cm, 90 cm

* pro kanály HD a 4K doporučujeme minimální vzdálenost 80 cm

Účel

Tento konvertor, který byl speciálně navržen a vybrán pro potřeby globálního trhu DTH (Direct-to-Home) a nabízí konkurenceschopné chráněné řešení 4G/LTE, poskytuje optimalizované možnosti příjmu pomocí nejnovějších technologií pro příjem satelitních signálů. Umožňuje příjem satelitní televize a rádia z jednoho satelitu a distribuci signálu do jednoho tuneru. Konvertor podporuje vysílání v rozlišení HD a UHD, nabízí výjimečný RF výkon, velmi nízkou spotřebu energie a, což je důležité, je navržen tak, aby minimalizoval rušení z vysílání 4G/LTE.

Je vyroben podle nejvyšších průmyslových standardů kvality a navržen tak, aby splňoval přísné specifikace, a představuje ideální řešení pro náročné zákazníky.

Klíčové vlastnosti:

• Nízký fázový šum, kompatibilní s DVB-S2 (HD a UHD)
• Velmi nízký šumový faktor
• Nízká spotřeba energie
• Vysoká izolace proti křížové polarizaci
• Vysoká frekvenční stabilita

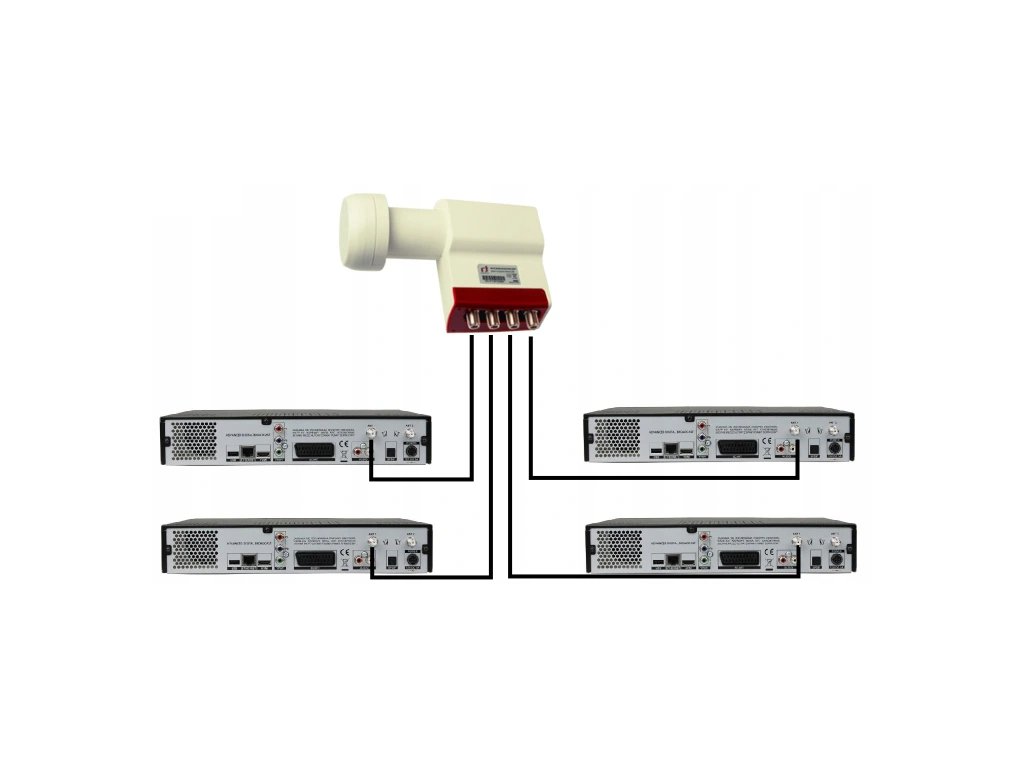

PŘÍKLAD SCHÉMATU ZAPOJENÍ

Rozměry

Technické specifikace

• Vstupní frekvenční rozsah v nízkém pásmu: 10,7 GHz ~ 11,7 GHz
• Výstupní frekvenční rozsah v nízkém pásmu: 950 MHz ~ 1950 MHz
• Frekvence LO v nízkém pásmu: 9,75 GHz
• Vstupní frekvenční rozsah vysokého pásma: 11,7 GHz ~ 12,75 GHz
• Výstupní frekvenční rozsah ve vysokém pásmu: 1100 MHz ~ 2150 MHz
• Frekvence LO ve vysokém pásmu: 10,6 GHz
• Indikátor hluku: 0,2 dB typ. (max. 0,7 dB)
• Teplotní drift LO: ±2,0 MHz max.
• Počáteční přesnost LO: ±500 kHz max.
• Fázový šum LO při 1 kHz: -70 dBc/Hz
• Fázový šum LO při 10 kHz: -80 dBc/Hz
• Fázový šum LO při 100 kHz: -90 dBc/Hz
• Fázový šum LO při 1 MHz: -100 dBc/Hz
• Zisk z konverze: 57 dB ~ 67 dB
• Změna zisku (v pásmu 26 MHz): max. 1 dB (špička-špička)
• Změna zisku (celé pásmo): max. 4 dB (od špičky ke špičce)
• Útlum obrazu: min. 40 dB
• Intermodulační signál 3. řádu: - ICP3 +10 dBm min.
• Bod komprese 1 dB (na výstupu): 0 dBm min.
• Příčná izolace: 22 dB min.
• Řídicí signál Ca (V): 10,0 V ~ 14,0 V
• Řídicí signál Cb (H): 16,0 V ~ 20,0 V
• Řídicí signál Cc (přepínání pásem) 22 kHz ± 4 kHz
• Odrazový poměr VSWR na výstupu 2,0 : 1 max.
• Úroveň rušení v pásmu: -max. 65 dBm.
• Spotřeba proudu: (10 VDC ~ 20 VDC)
• Rozsah provozních teplot: -30 °C ~ +60 °C
• Výstupní impedance: 75 Ω (typ F)
• Typ výstupního konektoru: F-konektor (samice)
• Hmotnost: 177 g
