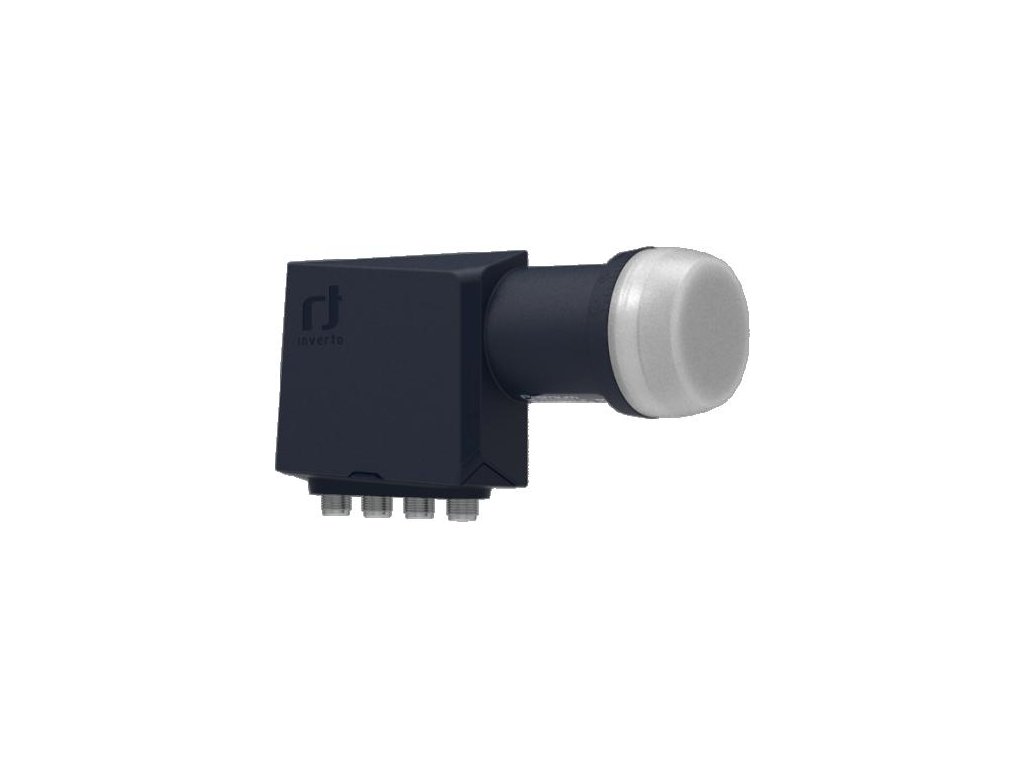

Inverto Quattro Premium Univerzální 40mm PLL LNB konvertor

Inverto Quattro Premium Univerzální 40mm PLL LNB konvertor

Účel

Převodník určený pro použití s multipřepínači.

Tento konvertor, který byl speciálně navržen a vybrán pro potřeby globálního trhu DTH (Direct-to-Home) a nabízí konkurenceschopné chráněné řešení 4G/LTE, poskytuje optimalizované možnosti příjmu pomocí nejnovějších technologií pro příjem satelitních signálů. Umožňuje příjem satelitní televize a rádia z jednoho satelitu a distribuci signálu do jednoho tuneru. Konvertor podporuje vysílání v rozlišení HD a UHD, nabízí výjimečný RF výkon, velmi nízkou spotřebu energie a, což je důležité, je navržen tak, aby minimalizoval rušení z vysílání 4G/LTE.

Je vyroben podle nejvyšších průmyslových standardů kvality a navržen tak, aby splňoval přísné specifikace, a představuje ideální řešení pro náročné zákazníky.

Klíčové vlastnosti:

• Nízký fázový šum, kompatibilní s DVB-S2 (HD a UHD)
• Velmi nízký šumový faktor
• Nízká spotřeba energie
• Vysoká izolace proti křížové polarizaci
• Vysoká frekvenční stabilita

Klíčové vlastnosti

• podporuje rozlišení SD, HD a 4K
• podpora stereoskopického 3D
• vlastní šum 0,2 dB
• pro spolupráci s multipřepínači
• doporučené velikosti antén: 80 cm, 90 cm

Popis

Převodníky QUATTRO lze připojit k satelitní televizní instalaci POUZE prostřednictvím multipřepínače! Není možné připojit konvertor typu QUATTRO přímo k satelitnímu TV tuneru. Konvertor, ke kterému lze nezávisle na sobě připojit 4 tunery, je označen QUAD.

Konvertor je kompatibilní se všemi satelitními platformami (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange a další) a volně šířenými programy.

Převodník Quatro PREMIUM vyrábí společnost INVERTO. INVERTO je lucemburská společnost, která je lídrem mezi společnostmi dodávajícími měniče na polský trh. Převodníky Quattro nevyžadují řídicí signály. Jsou přizpůsobeny pro spolupráci s multipřepínači a hlavicemi.

Konvertor quattro poskytuje satelitní signál s rozdělenou kombinací polarizačních pásem. Na výstupech tedy máme:

• V/Lo - vertikální polarizace, spodní pásmo
• V/Hi - vertikální polarizace, horní pásmo
• H/Lo - horizontální polarizace, nízké pásmo
• H/Hi- horizontálně polarizované, horní pásmo

Schéma zapojení

SPRÁVNÉ PŘIPOJENÍ:

NESPRÁVNÉ PŘIPOJENÍ:

Technické specifikace

• Vstupní frekvenční rozsah v nízkém pásmu: 10,7 GHz ~ 11,7 GHz
• Výstupní frekvenční rozsah v nízkém pásmu: 950 MHz ~ 1950 MHz
• Frekvence LO v nízkém pásmu: 9,75 GHz
• Vstupní frekvenční rozsah vysokého pásma: 11,7 GHz ~ 12,75 GHz
• Výstupní frekvenční rozsah ve vysokém pásmu: 1100 MHz ~ 2150 MHz
• Frekvence LO ve vysokém pásmu: 10,6 GHz
• Indikátor hluku: 0,2 dB typ. (max. 0,7 dB)
• Teplotní drift LO: ±2,0 MHz max.
• Počáteční přesnost LO: ±500 kHz max.
• Fázový šum LO při 1 kHz: -70 dBc/Hz
• Fázový šum LO při 10 kHz: -80 dBc/Hz
• Fázový šum LO při 100 kHz: -90 dBc/Hz
• Fázový šum LO při 1 MHz: -100 dBc/Hz
• Zisk z konverze: 57 dB ~ 67 dB
• Změna zisku (v pásmu 26 MHz): max. 1 dB (špička-špička)
• Změna zisku (celé pásmo): max. 4 dB (od špičky ke špičce)
• Útlum obrazu: min. 40 dB
• Intermodulační signál 3. řádu: - ICP3 +10 dBm min.
• Bod komprese 1 dB (na výstupu): 0 dBm min.
• Příčná izolace: 22 dB min.
• Odrazový poměr VSWR na výstupu 2,0 : 1 max.
• Úroveň rušení v pásmu: -max. 65 dBm.
• Spotřeba proudu: (10 VDC ~ 20 VDC)
• Rozsah provozních teplot: -30 °C ~ +60 °C
• Výstupní impedance: 75 Ω (typ F)
• Typ výstupního konektoru: F-konektor (samice)
• Hmotnost: 176 g
