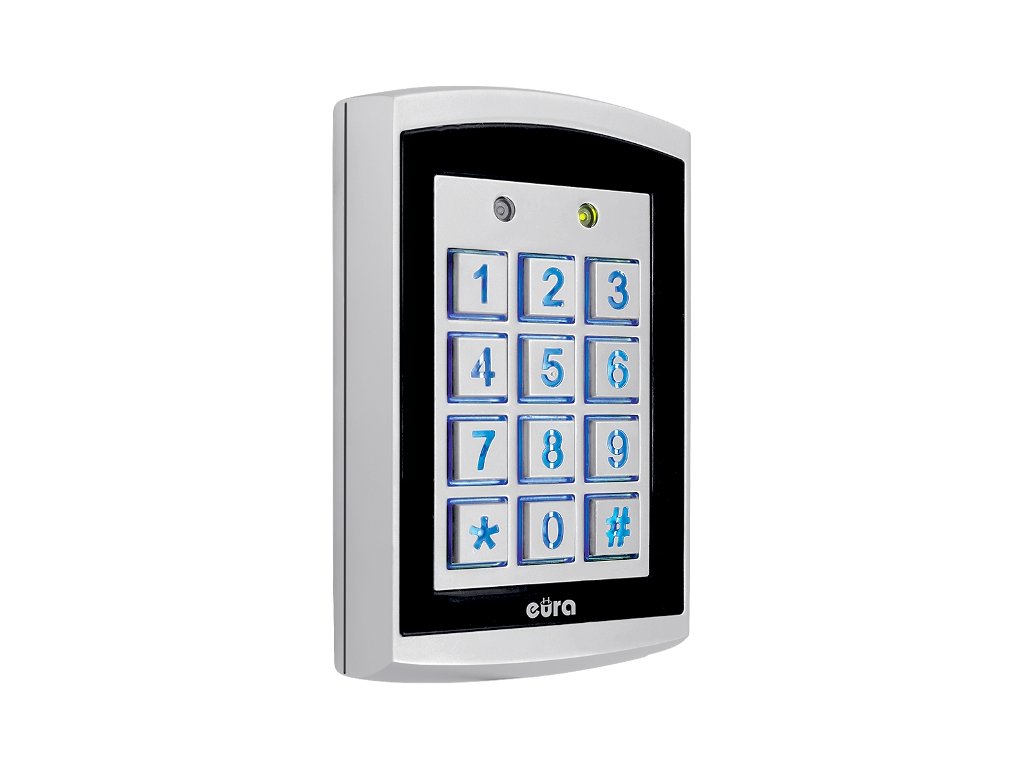

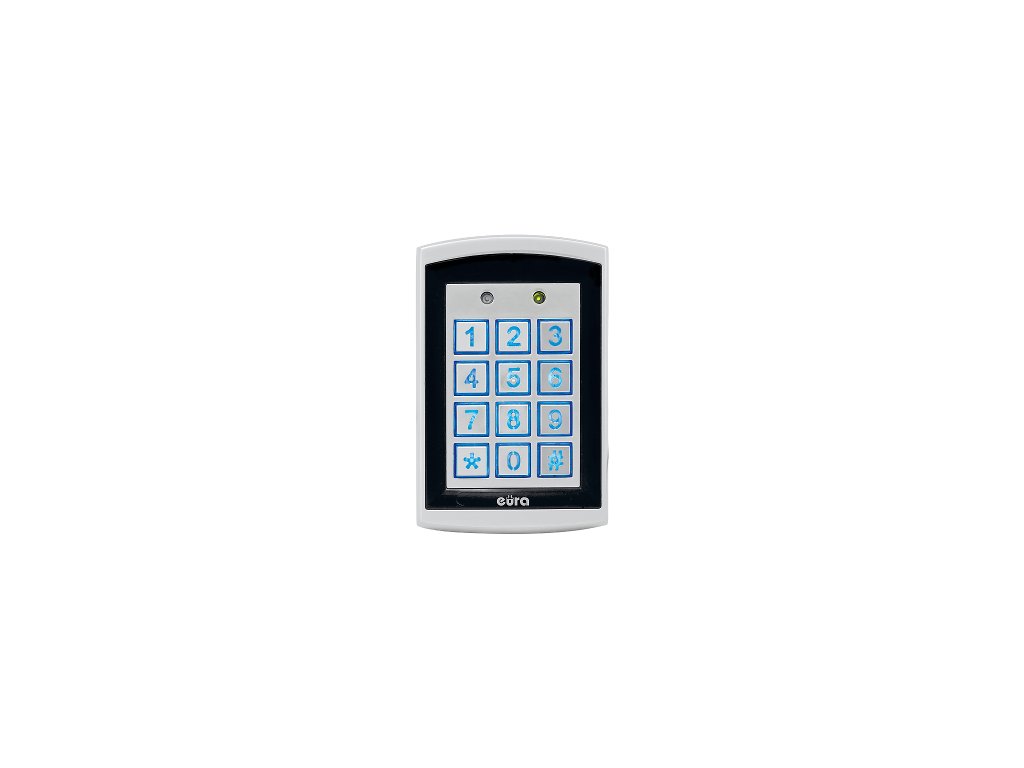

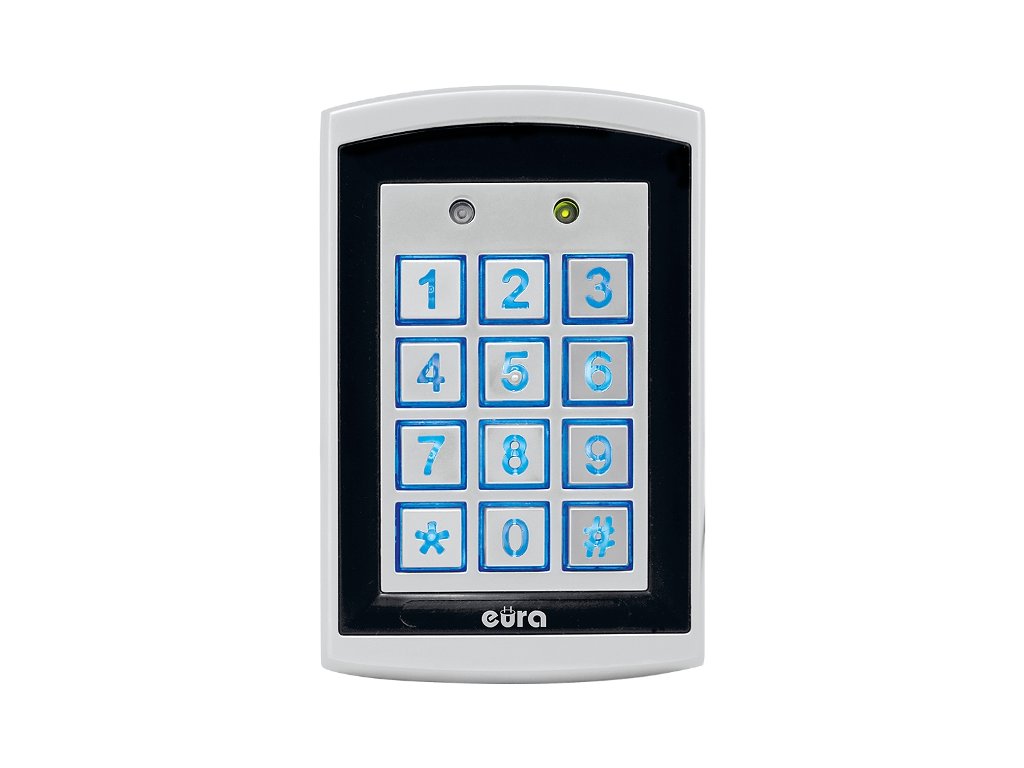

KÓDOVÝ ZÁMEK EURA AC-20C7

Kombinovaný zámek
AC-20C7

Klíčové vlastnosti

• těsný kódový zámek se čtečkou karet a klíčenek.
• vhodné pro vnitřní i venkovní použití
• provoz dvou zón , dvě relé

Účel

Kódový zámek AC-20C7 je zařízení pro kontrolu přístupu. Zařízení je vybaveno dvěma reléovými výstupy, které mohou ovládat různá zařízení, např. jedno relé může ovládat otevírání branky a druhé relé může ovládat otevírání vstupní brány vybavené pohonem. Zámek se programuje pomocí numerické klávesnice.

Popis položky

Kódový zámek AC-20C7 je zařízení určené pro použití v bezpečnostních systémech. Zařízení má dva reléové výstupy, kterými lze ovládat vstupy do objektu. Výstupy lze připojit např. k elektromagnetické závoře otevírající bránu nebo vstupní dveře. Všechny funkce zámku se programují pomocí numerické klávesnice.

Po naprogramování zařízení lze vstup do objektu ovládat třemi způsoby:

• vstup pouze s bezkontaktní identifikační kartou,
• vstup pomocí kombinace: bezkontaktní karty a 4místného přístupového kódu,
• vstup pomocí bezkontaktní karty nebo 4místného přístupového kódu.

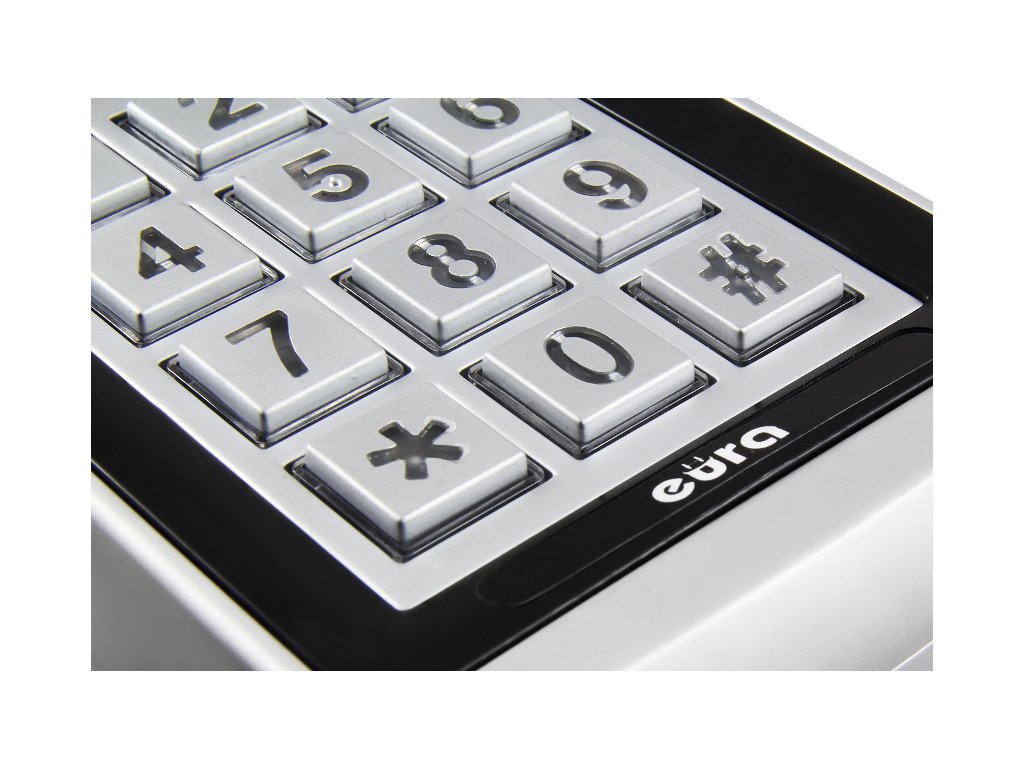

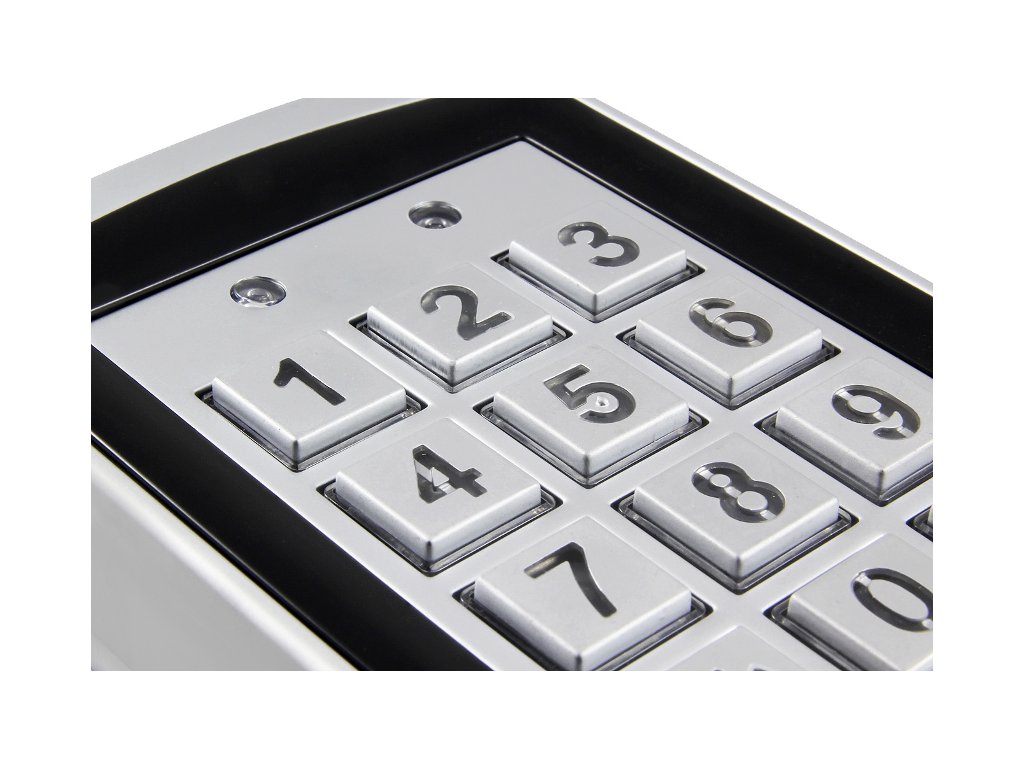

Kódový zámek AC-20C7 je uzavřen v robustním pouzdře odolném proti vandalismu a prachu, které umožňuje jeho instalaci prakticky kdekoli, v interiéru i exteriéru. Na přední straně zařízení se nachází numerická klávesnice. Na vnější straně se nacházejí úseky kabelů spojující zařízení s napájením, elektromagnetickým zámkem a případně s dalšími zařízeními.

Specifikace

• Napájecí napětí : 12-16 V DV nebo AC
• Spotřeba proudu - pohotovostní režim / provoz : 30 mA / 160 mA
• Maximální zatížení kontaktů relé : 3 A / 12 V DC
• Typ komunikace : kabel
• Způsob montáže : Povrchová montáž
• Doba aktivace šroubu : 0 ~ 99 s. (naprogramováno z klávesnice)
• Určeno pro dveře : all
• Materiál pouzdra : Hliník
• Počet reléových výstupů : 2 (NO/Com/NC)
• Provozní frekvence čtečky : 125 kHz
• Rozsah čtení RF ID : do 5 cm
• Dostupné provozní režimy : pouze karta / karta nebo kód / karta + kód
• Maximální počet uživatelů : 1000 kódů / karet / kódů+karet (zóna 1) 10 kódů / karet / kódů+karet (zóna 2)
• Provozní rozsah teplot : -18°C ~ +50°C
• Čtečka přiblížení : Ano (bezkontaktní karta)
• Šifrátor : Ano (podsvícené klávesy)
• Ochranný faktor : IP55
• Čistá hmotnost : 460 g
• Rozměry (V x Š x H) : 120 x 76 x 22 mm

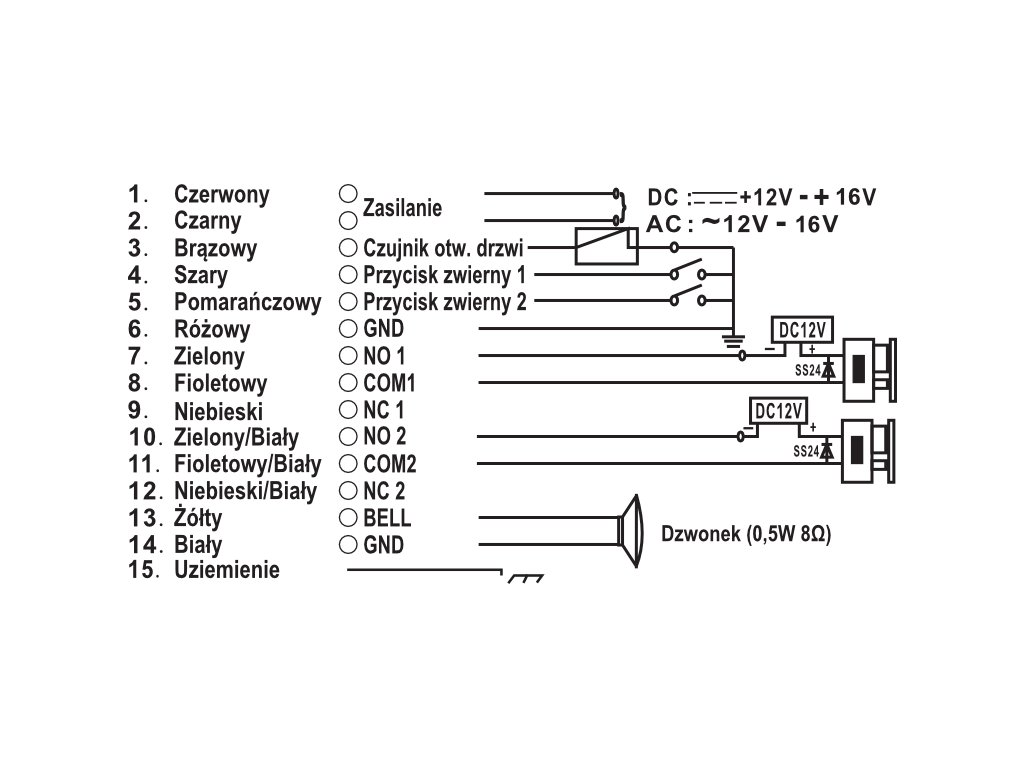

Schéma zapojení
