Kombinovaný měřič Digitsat PCM-1220 / AMIKO TSC-1270 (S2+T2/C)

Kombinovaný měřič Digitsat PCM-1220

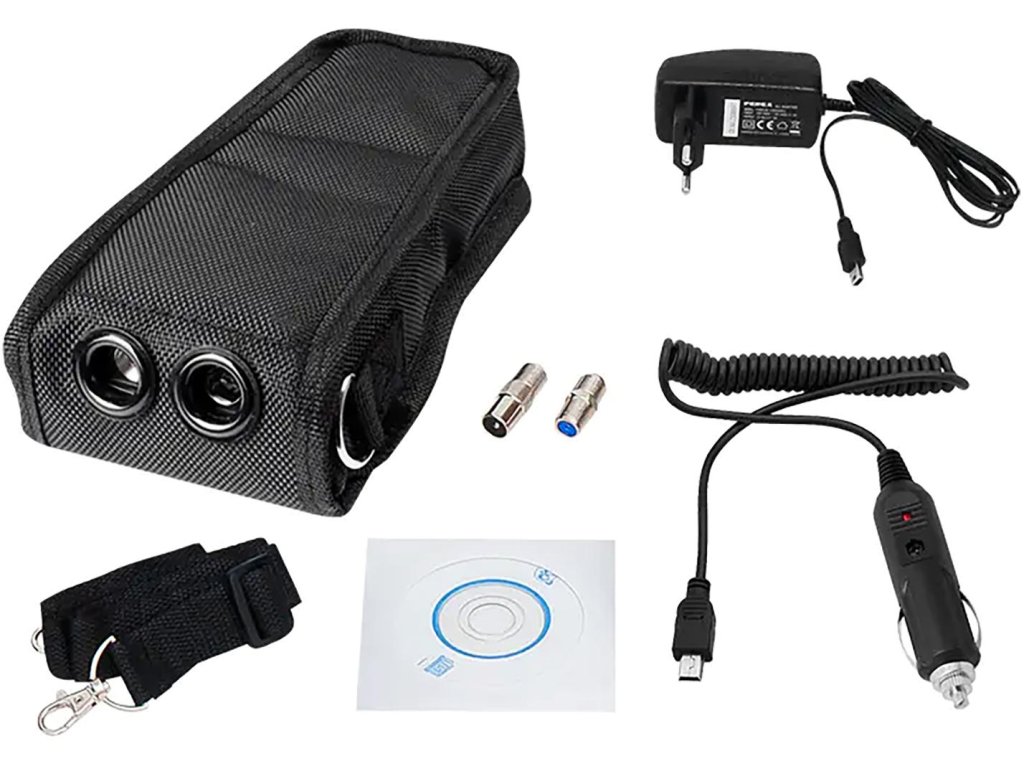

Včetně:

• Kombinovaný měřič Digitsat PCM-1220
• Napájení
• Nabíječka do auta
• Návod k obsluze v polštině
• Pouzdro + opasek

• 2,3" (6 cm) barevný displej TFT LCD
• Měření DVB- S / -S2 / -T / -T2 / -C
• DiSEqC 1.0 / 1.1 / 1.2 / USALS
• Unicable ready
• DVB-S Frekvenční rozsah: 950 - 2150 MHz
• Napětí DVB-S LNB : 13/18 V , max. 500 mA
• Vstupní úroveň DVB-S : min. 35 dBμV
• Výstupní úroveň DVB-S : max. 90 dBμV
• DVB-T / -C Frekvenční rozsah: 44 MHz ~ 870 MHz
• Vstupní odpor : 75 Ω
• Výpočet úhlu natočení a náklonu antény
• Zobrazení dBμV / CNR / síly BER / signálu a kvality
• Rozsah vstupní úrovně RF: 30 dBμV ~ 100 dBμV
• Vstupní úroveň RF Přesnost: +/- 2dB
• SNR: 20 ~ 40 dB +/- 2 dB
• BER : 1.0 E -3 ~ 1.0 E -9
• Vstupní odpor : 75 Ω
• Analýza spektra a souhvězdí

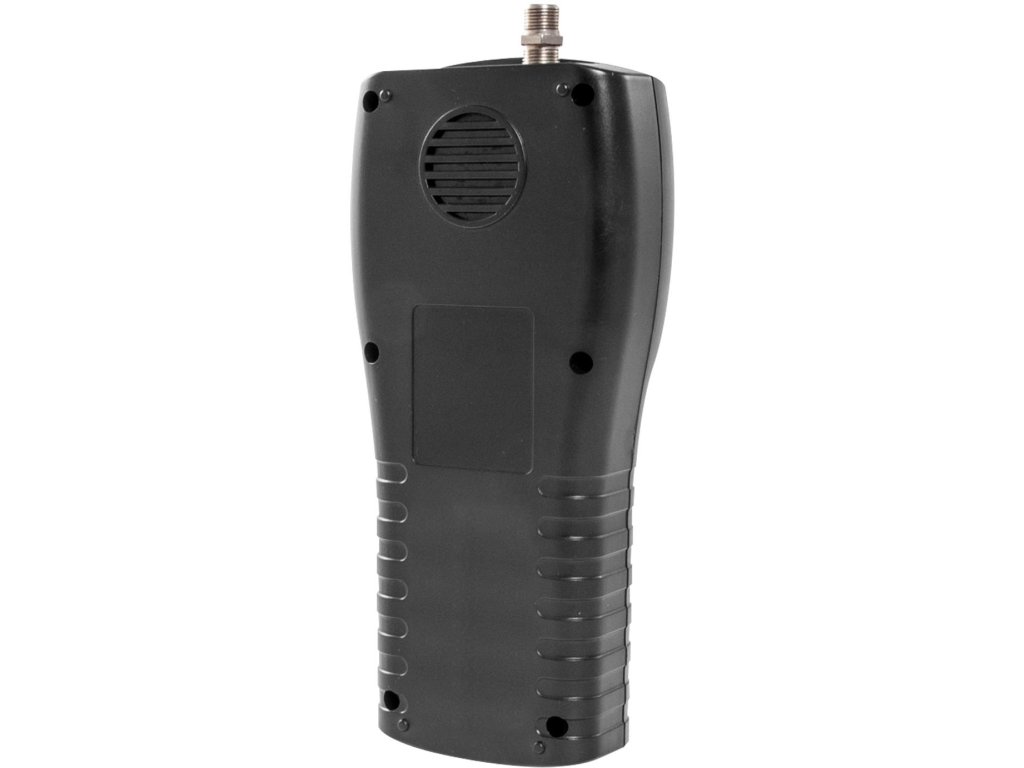

• Vestavěné reproduktory
• Dobíjecí Li-Ion baterie ( 7,4 V / 1400 mA / h ) až 3 hodiny - provozní doba / 3 hodiny - doba nabíjení
• Mini USB ( Aktualizace seznamu satelitních TV kanálů / Aktualizace firmwaru )
• Nabídka v jazycích: polština
• Seznam přednastavených kanálů

Účel

Měřič se používá k měření pozemních a satelitních signálů a kabelových signálů - DVB-S/S2, DVB-T/T2, DVB-C. Měřič má vestavěný barevný displej s úhlopříčkou 2,7 palce (6,85 cm), který usnadňuje práci za zhoršených světelných podmínek. Díky přehledné struktuře nabídky je měření velmi jednoduché. Vestavěná dobíjecí baterie umožňuje nepřetržitý provoz až 3 hodiny. Součástí balení je pouzdro pro ochranu před povětrnostními vlivy.

Popis

Nejdůležitější měření - satelit, transpondér, C/N, BER a dBµV lze zobrazit v režimu "živého měření". Přístroj nabízí integrované měření spektra a konstelace. To umožňuje rychlou analýzu chyb a optimální nastavení satelitního systému. Souhrnná analýza poskytuje přesné vyhodnocení naměřených dat.

Přístroj podporuje převodníky Unicable i Unicable II.

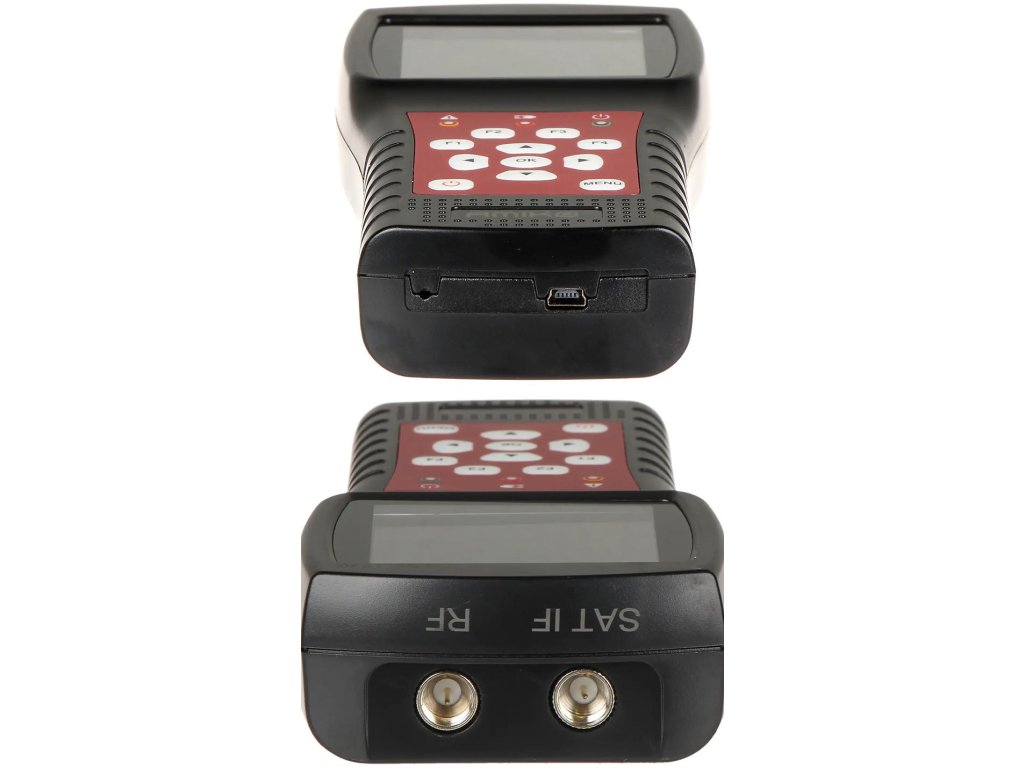

Vstupy:

• Micro USB ( Aktualizace seznamu satelitních televizních kanálů a / nebo aktualizace firmwaru )
• vstup LNB
• vstup ANT
• Napájení DC ( AC 100 - 240 V / DC 12 V @ 1 A)

Při měření pozemních televizních signálů je možné zobrazení parametrů signálu na jedné obrazovce (pevnost a kvalita) pro čtyři kanály (frekvence). Podobně je tomu v případě měření satelitního signálu, pak máme možnost zobrazit parametry signálu pro čtyři transpondéry na jedné obrazovce je užitečný zejména v instalacích s multipřepínačem a nutností měření signálu z Quattro LNB.

Měřič umožňuje napájení anténních předzesilovačů DVB-T 5V, 12V, 18V nebo 24V!

V režimu nastavení satelitního signálu má funkci "identifikace satelitu" to znamená, že po připojení signálu ze satelitní antény měřič automaticky identifikuje satelit, ze kterého signál přichází .

Jídelní lístek a instrukce v polštině!

Technické specifikace

DVB-T

• Chybovost (BER) CBER: 1E-7 - 1E-3 VBER: 1E-7 - 1E-3
• Frekvenční rozsah: 42-1005MHz
• Výstupní úroveň 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0,5 dB
• Šířka pásma: 6 MHz, 7 MHz, 8 MHz
• Souhvězdí: QAM, 16QAM, 64QAM

DVB-T2

• Chybovost (BER) CBER: 1E-7 - 1E-3 LBER: 1E-9 - 1E-5
• Frekvenční rozsah 42-1005MHz
• Výstupní úroveň 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0,5 dB
• Šířka pásma: 6 MHz, 7 MHz, 8 MHz
• Souhvězdí: QAM, 16QAM, 64QAM, 256QAM

DVB-S

• Chybovost (BER) : CBER: 1E-7 - 1E-3 CBER: 1E-7 - 1E-3
• Frekvenční rozsah: 950-2150 MHz
• Výstupní úroveň 35-100 dBmV, +/- 3 dB MER 0-20 dB, +/- 0,5 dB
• Souhvězdí: QPSK

DVB-S2

• Chybovost (BER) CBER: 1E-7 - 1E-3 LBER: 1E-9 - 1E-5
• Frekvenční rozsah: 950-2150 MHz
• Výstupní úroveň 35-100 dBmV, +/- 2dB MER 0-20dB, +/- 0,5 dB
• Souhvězdí: QPSK, 8PSK, 16APSK, 32APSK

DVB-C

• Chybovost (BER): CBER: 1E-7 - 1E-3 CBER: 1E-6 - 1E-2
• Frekvenční rozsah 42-1005MHz
• Výstupní úroveň: 35-100 dBmV, +/- 3 dB MER 20-40 dB, +/- 0,5 dB
• Souhvězdí: 16QAM, 32QAM, 64QAM, 128QAM, 256 QAM

DVB-C2

• Chybovost (BER): CBER: 1E-7 - 1E-3 LBER: 1E-9 - 1E-5
• Frekvenční rozsah: 42-1005MHz
• Výstupní úroveň: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0,5 dB
• Souhvězdí: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
