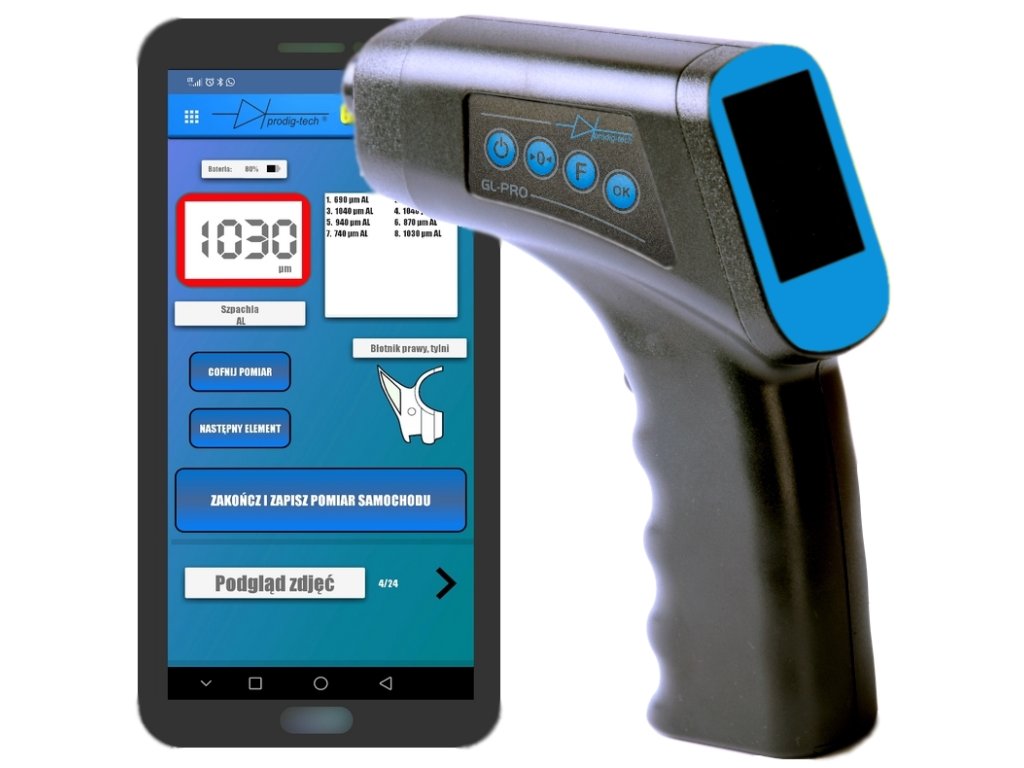

MĚŘIČ TLOUŠŤKY NÁTĚRU GL-PRO-SMART-PHASE

MĚŘIČ TLOUŠŤKY NÁTĚRU GL-PRO-SMART-PHASE

Účel

• spolupráce s aplikací GL-SMART (Android, iOS) ;
• sonda pružné, zakončené kulovým měřicím bodem ;
• měření na ocelových a hliníkových plechách ( automatická detekce );
• automatická detekce zinku (Zn) na ocelovém plechu;
• automatická detekce země ;
• rozsah měření 0-2000 μm ;
• stupnice 1μm pro Fe, 5μm pro nFe nebo 10 μm pro Fe, 10 μm pro nFe - výběr v MENU
• 3 provozní režimy : kontinuální měření, podržení měření (HOLD 1), zmrazení měření (HOLD 2);
• statistiky měření (množství, maximum, minimum, průměr, předchozí);
• paměť pro 960 měření;
• asistent měření® pro automobilový průmysl (LED);
• kalibrace (pomocí dlaždic a tloušťkoměru);
• zvuková signalizace;
• napájení: dvě alkalické baterie AA (R6).

Možnosti použití v kombinaci s měřičem GL-PRO-SMART-FAZ:

• měření základní;
• měření rozšířený o záznam měření podle typu plechu (ocel, hliník, pozinkovaná ocel) ;
• měření profesionální měření jednotlivých částí karoserie + sloupky rozdělené podle typu plechu (ocel, hliník, pozinkovaná ocel) ;
• možnost provádět 24 fotografií pro každý vůz;
• generování zpráv s rozměry a dalšími informacemi, jako je značka, registrace, VIN, poznámky atd;
• export zpráv do souboru PDF ;
• Asistent měření ®;
• aplikace je průběžně vyvíjené bude průběžně rozšiřován o nové funkce, aktualizace budou vždy zdarma.

Modernost

Měřicí přístroje řady GL-PRO-SMART jsou řešení založená na moderní 32bitové procesory . Výsledkem je rychlé a přesné měření pomocí 12bitového převodníku.

S aplikací GL-SMART získáme řadu nových funkcí, které u jiných měřičů nejsou k dispozici.

Měřiče využívají inovativní konstrukci měřicí sondy, která umožňuje bodové měření sondu lze použít na feromagnetické i nemagnetické materiály (v závislosti na verzi), přičemž automaticky rozpozná testovaný materiál a informuje o typu materiálu na displeji. Sonda je zakončena tzv. koulí.

Charakteristickým rysem měřidel GL-PRO-SMART-FAZ je automatické rozpoznání, zda je feromagnetický plech pokrytý vrstvou zinku, nebo zda je nepozinkovaný. To má velký význam při měření na voze - odhalí nám to, které díly karoserie byly nahrazeny levnějšími nepozinkovanými. Sonda byla kompletně vyvinuta námi.

Měřič má funkci kalibrace na tloušťkových etalonech (jsou součástí sady)

Aplikace GL-SMART

Aplikace GL-SMART vyvinutý pro Android a iOS umožňuje propojení s lakovacím přístrojem řady SMART. V závislosti na modelu měřidla dostaneme řadu nových funkcí které nejsou k dispozici pro standardní měřiče. Aplikace v současné době funguje na systému Android verze 6 nebo vyšší a na systému iOS verze 14.1 nebo vyšší. Aktualizace aplikací poskytované výrobcem jsou bezplatné. Výhodou aplikace je, že se bude neustále vyvíjet a rozšiřovat. Aplikaci GL-SMART si můžete stáhnout z obchodu Google Play a App Store.

Možnosti použití v kombinaci s měřičem GL-PRO-SMART-FAZ

Android 6 nebo vyšší a iOS 14.1 nebo vyšší:

• měření základní;
• měření rozšířený o záznam měření podle typu plechu (ocel, hliník, pozinkovaná ocel) ;
• měření profesionální měření jednotlivých částí karoserie + sloupky rozdělené podle typu plechu (ocel, hliník, pozinkovaná ocel) ;
• možnost provádět 24 fotografií pro každý vůz;
• generování zpráv s rozměry a dalšími informacemi, jako je značka, registrace, VIN, poznámky atd;
• export zpráv do souboru PDF ;
• Asistent měření ®;
• aplikace je průběžně vyvíjené bude průběžně rozšiřován o nové funkce, aktualizace budou vždy zdarma.

Aplikace GL-SMART se používá intuitivně. Po spuštění se zobrazí hlavní ovládací panel, kde můžete vybrat jednu z možností:

• základní měření;
• profesionální měření;
• katalog měření;
• kalibrace.

Základní měření

Po výběru této funkce se zobrazí seznam detekovaných měřičů - vyberte jeden z nich. Aplikace přejde do režimu měření v "základním zobrazení". Po přepnutí do "rozšířeného zobrazení" se zobrazí další funkce tabulka se seznamem měření , tabulka s měřeními a možnost ukládání měření do katalogu měření pro provedení měření je navíc nutné přepnout na funkci měření v MENU měřiče. Po přiložení měřicího přístroje ke karoserii se změří zobrazí se na LCD displeji měřiče a v aplikaci GL-SMART .

Profesionální měření

Umožňuje měření pomocí rozdělení jednotlivých částí těla . Zobrazí se následující údaje grafika s projekcí automobilu rozděleného na jednotlivé fragmenty . Po výběru oddílu se zobrazí zobrazení jako na obrázku vlevo. Měření se provádí obdobně, jak je popsáno ve funkci "základní měření".

V profesionálním režimu kromě toho je možné měření uložit ve formě zprávy. Měřič ve verzi GL-SMART-S je to možné pořízení 24 snímků pro každé měřené vozidlo . To provedete kliknutím na ikonu fotoaparátu v pravém horním rohu aplikace. Fotografie se uloží do katalogu spolu s měřením příslušného vozu . Snímky se ukládají pro každý testovaný vůz zvlášť.

Katalog měření

Obsahuje uložená měření rozdělená na profesionální (ikony s tmavomodrým ohraničením) a základní (ikony se zeleným ohraničením). Výběrem daného souboru měření získáme možnost upravovat údaje, jako je značka, motor, model, počet ujetých kilometrů, údaje o měřiči, závěry atd. Profesionální měřicí soubor má navíc funkci export dat do souboru PDF ve formě zprávy.

Kalibrace

Výběrem této funkce je možné provést kalibraci měřidla. Sledujte zprávy.

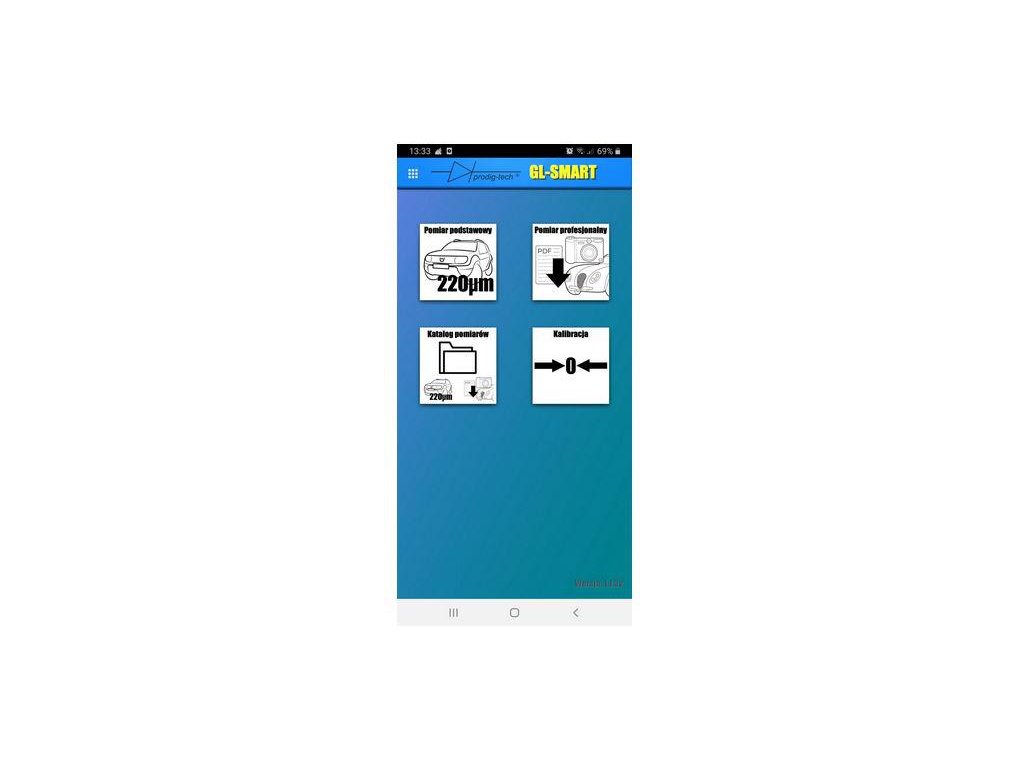

Pohled na hlavní panel aplikace (vlevo) a režim "základního měření".

• obecné měření bez výběru částí těla
• možnost zaznamenávat měření společně s údaji o vozidle
• asistent měření

Níže je uvedeno několik ukázkových snímků obrazovky aplikace GL-SMART s měřičem GL-PRO-SMART-FAZ

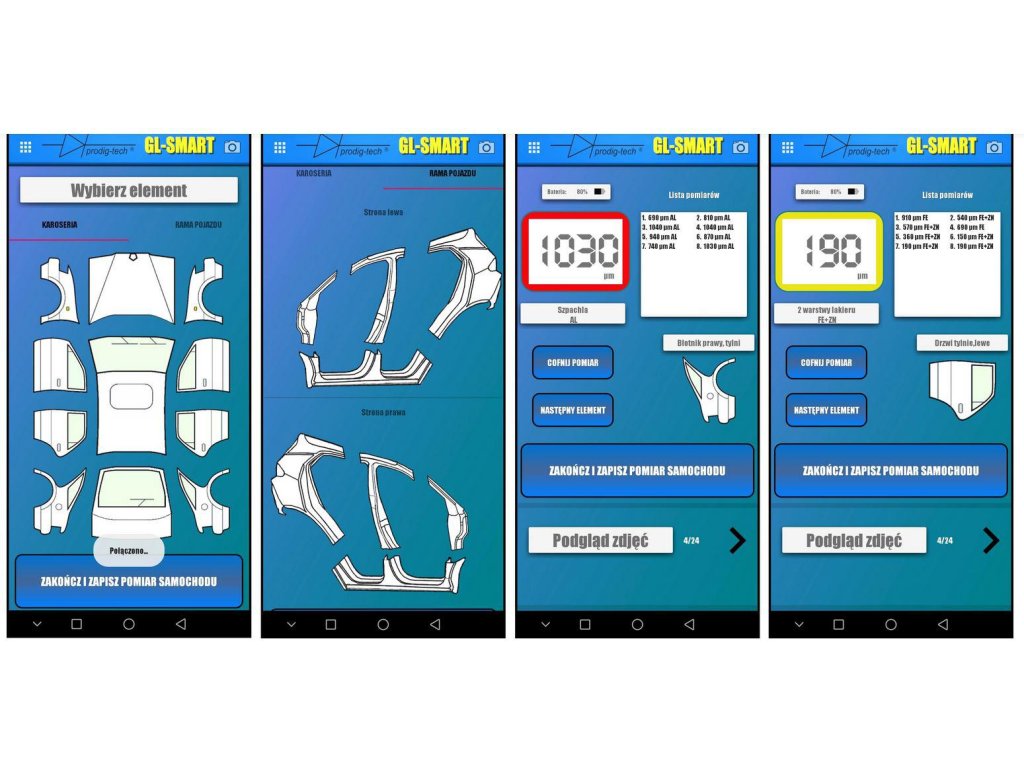

Zobrazení režimu "profesionálního měření"

• měření na vybraných částech těla
• měření na stožárech
• asistent měření®
• možnost vyfotografovat vozidlo
• záznam měření ve formě protokolu spolu s údaji o vozidle a dalšími informacemi

Níže je uvedeno několik ukázkových snímků obrazovky aplikace GL-SMART s měřičem GL-PRO-SMART-FAZ

Zobrazení uložených měření

• rozdíl mezi odbornými a základními měřeními
• možnost upravovat sestavy
• schéma měření
• export do souboru PDF

Níže je uvedeno několik ukázkových snímků obrazovky aplikace GL-SMART s měřičem GL-PRO-SMART-FAZ

Funkce MEASUREMENT ASSISTANT

funkce informuje hodnotitele o tom, zda byla na vozidle provedena oprava karoserie a laku.

Během měření měřič indikuje pomocí grafického proužku a nápisů:

• zelený pruh - správný lak;
• žlutý pruh - druhá vrstva laku;
• červený pruh - tmel.

Je třeba poznamenat, že funkce MEASUREMENT ASSISTANT® má pouze pomoci s interpretací měření, nemůže být základem pro jednoznačnou odpověď, zda byla na vozidle provedena oprava karoserie a laku. Nicméně mnoho lidí, kteří hodnotí automobily, neví, co daná tloušťka laku znamená, a proto by jim v této věci měla pomoci výše uvedená funkce.

Detekce zinku na ocelovém plechu

Měřidla tloušťky nátěru GL-PRO-SMART-FAZ mají funkci, která usnadňuje zjišťování vrstvy zinku na ocelových plechách. Tato funkce je užitečná zejména při hledání ojetého vozu. U automobilů se po kolizi na silnici často vyměňuje celý prvek karoserie, např. blatník. Pokud je takový prvek nový a bude lakován v souladu s uměním, je obtížné ověřit, zda se jedná o originál, nebo o náhražku, pouze měřením tloušťky laku - indicie mohou ukazovat, že prvek je původní tovární. Náhradní díly karoserie vyráběné různými společnostmi často nejsou potaženy vrstvou zinku. Aby bylo možné takový prvek rozlišit, musí být samozřejmě zbytek vozu vyroben z pozinkované oceli, což měřič zjistí (indikace FeZn). Pokud například jedno křídlo vykazuje indikaci zinku a druhé ne, může to znamenat, že prvek byl vyměněn.

Při měření na takové pozinkované oceli, kterou lze měřidlem detekovat, se na displeji zobrazí FeZn a při měření na nepozinkované oceli se na displeji zobrazí Fe.

Vrstva zinku musí být souvislá, musí být provedena správně. Měřicí přístroj nemusí detekovat vadnou, prasklou, přerušovanou zinkovou vrstvu. Taková vrstva obvykle neplní svou antikorozní funkci.Více informací na webových stránkách výrobce.

Vadná vrstva zinku

Měřič nezjistí takovou vrstvu.

• viditelné póry a praskliny
• hrudkovitý zinek, vadně vyrobený

Správná vrstva zinku

Měřič detekuje takovou vrstvu.

• viditelná kontinuita zinku

Funkce HOLD

Tato funkce umožňuje provést měření a podržet je. Funkci HOLD lze vypnout na úrovni MENU.

Měřiče mají dva režimy funkce HOLD:

• HOLD 1 - zastaví měření na displeji, dokud se sonda nevzdálí od povrchu;
• HOLD 2 - zastaví měření až do dalšího měření.

Když je funkce HOLD vypnutá, měřič provádí kontinuální měření.

Zvuková signalizace

To je užitečné zejména při měření s aktivovanou funkcí HOLD. Po dokončení měření nás o tom měřicí přístroj informuje krátkým pípnutím. Pípání lze vypnout v úrovni MENU.

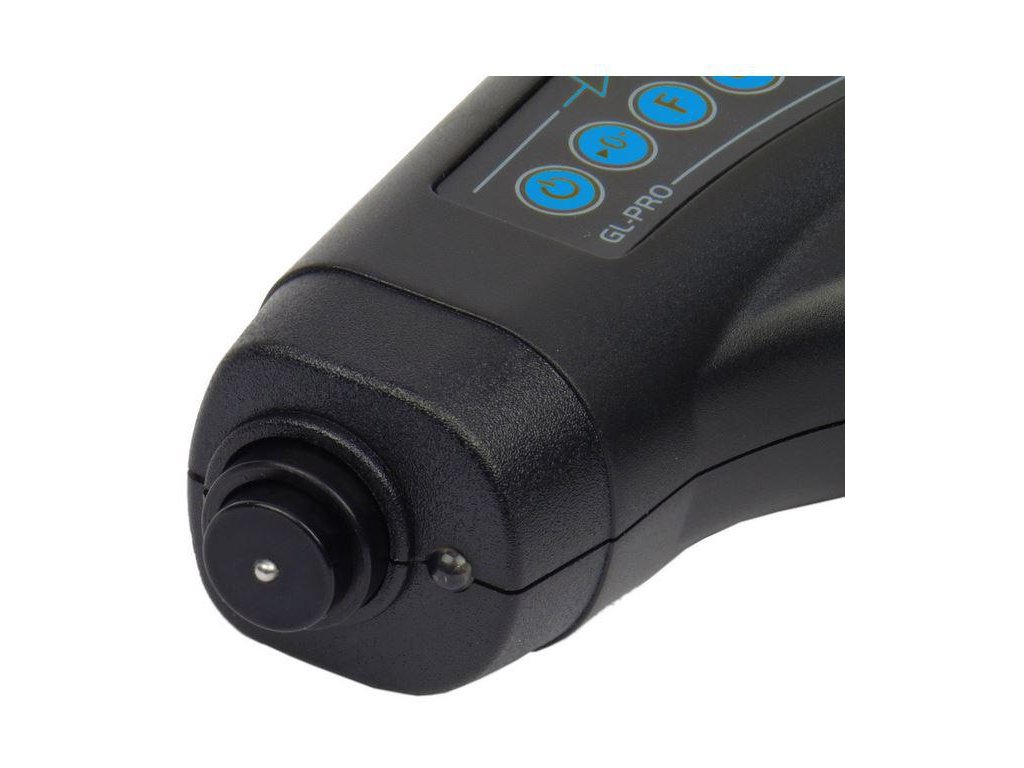

Měřicí sonda

• zakončené kuličkou umožňující měření na křivkách
• přesné měření
• vysoká kvalita

Měřiče mají pružinovou měřicí hlavici, která je konstruována tak, aby se po přitlačení sondy ke zkoušenému povrchu "zasunula" do pouzdra sondy. Měření je tak přesnější díky rovnoměrnějšímu tlaku na testovaný povrch. Rovněž jsou eliminovány vibrace rukou.

Měřicí koule usnadňuje měření na křivkách.

Přední část sondy je vyrobena z vysoce kvalitního plastu, takže vydrží dlouhá léta.
