Miniaturní přepěťová ochrana pro ochranu LAN, EWIMAR PTF-51-ECO/PoE/Micro
Kód: 19338
Detailní popis produktu

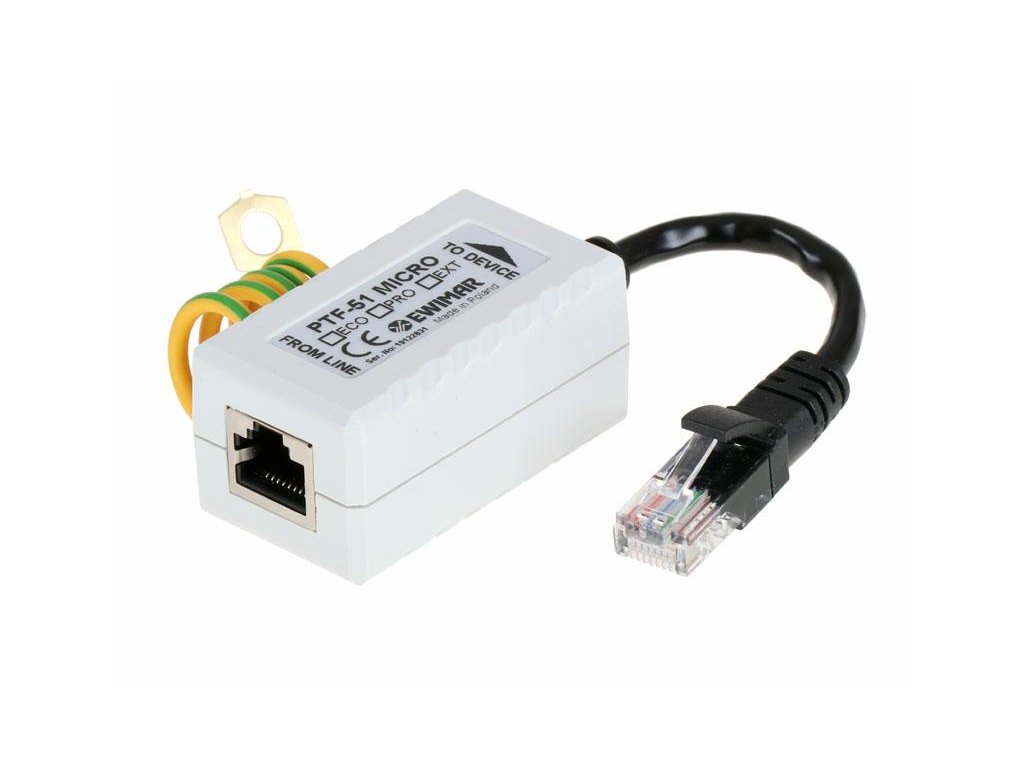

Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-ECO/PoE/Micro
Klíčové vlastnosti
- Chrání signální vedení a napájení PoE
- Účinnost ochrany až do 100 A
- Dvojitá ochrana PoE
- Miniaturní rozměry
- Snadná instalace
Účel

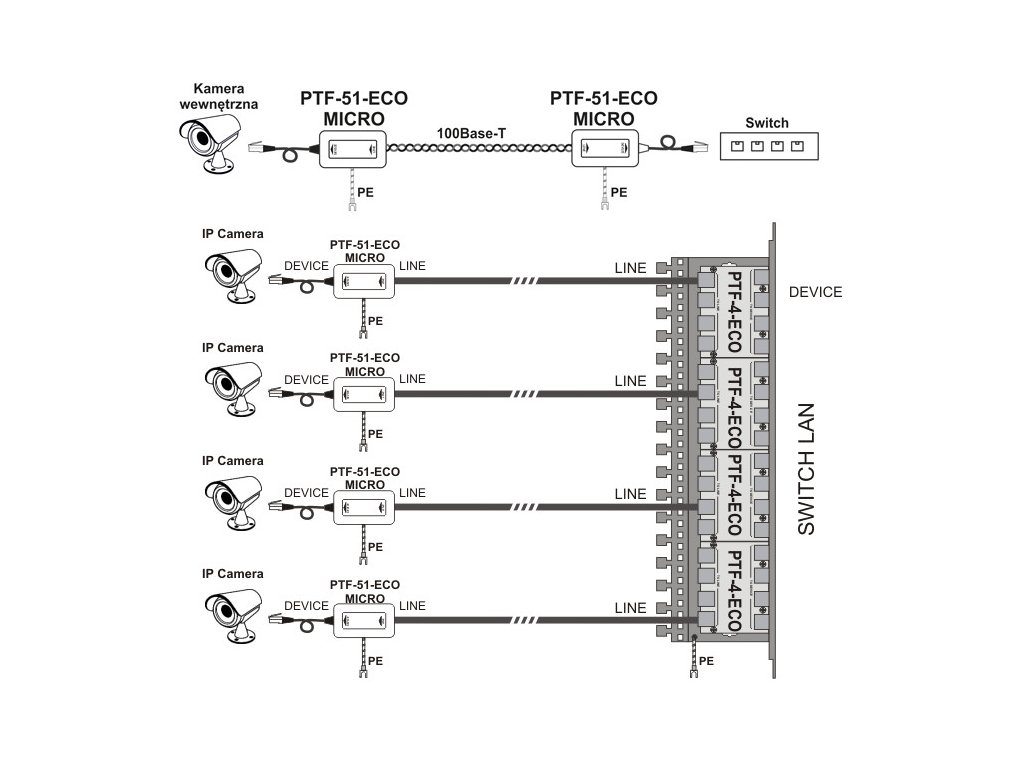

PTF-51-ECO/PoE/Micro je miniaturní svodič přepětí určený pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 nebo 6. Malé rozměry a vestavěný kabel s konektorem umožňují rychlou a snadnou instalaci a skrytí zařízení v malých skříních. Ideálně se hodí pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškerá připojení. Svodič přepětí chrání před přepětím a bleskem i před vandalskými útoky (např. paralyzéry). Lze jej použít k ochraně sítí LAN uvnitř budov, k ochraně koncových zařízení a přepínačů nebo rádiových mostů. Zařízení chrání každý přenosový pár samostatně a eliminuje v něm přepětí nad 6 V
Popis
Speciální uspořádání připojení také chrání zařízení před přepětím na napájecích vedeních PoE v jakémkoli možném standardu (přenášeném také na přenosových vedeních). Linky 4-5 a 7-8 jsou spojeny dohromady, protože je LAN Base-100T používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery.
Zařízení nezajišťuje kontinuitu obrazovky pro kabel FTP, pokud je tato kontinuita vyžadována, je třeba použít standardní zařízení PTF-1 nebo PTF-1/DIN
Technické specifikace
| Počet kanálů | 1 |
| Kompatibilita s kabeláží | 100Base-T (100Mbit), kroucená dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kabel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Kabel s konektorem RJ-45 |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 175V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 225V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 455V |
| Vybíjecí proud C1 (8/20µS, vedení-zem ) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 6V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 6,8 V DC |
| Úroveň ochrany 1kV/μs (line-to-line) UP C3 | 20V |
| Vybíjecí proud C1 (8/20µS, line-to-line ) Iimp | 100A |
| Chráněné linie | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 2-3pF |
| Oddělovací prvek | Nárazový odpor |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 56V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Vybíjecí proud (8/20µS, line-to-line) Iimp C3 | 73A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at - všechny typy |
| Rozměry | 51 x 31 x 24 (mm) - bez kabelu |
| Aplikace | Vnitřní / Venkovní pouze s přídavným krytem IP66 |
| Způsob montáže | Volně stojící |
| Těsnost bydlení | IP54 |
| Provozní teplota | -30ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.2 kg |
| Chráněná linka: | A |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
