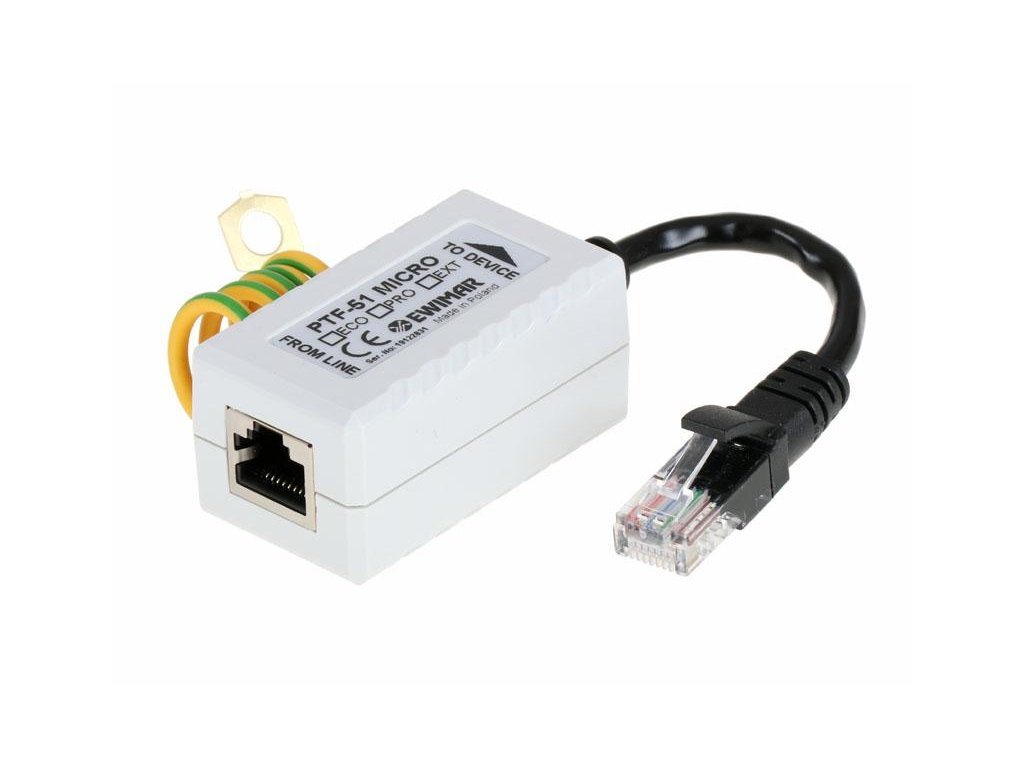

Miniaturní přepěťová ochrana pro ochranu LAN, EWIMAR PTF-51-PRO/PoE/Micro
Kód: 19339
Detailní popis produktu
Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-PRO/PoE/Micro
Klíčové vlastnosti
- Chrání signální vedení a napájení PoE
- Ochranná účinnost až 2kA
- Dvojitá ochrana PoE
- Miniaturní rozměry
- Snadná instalace
Účel
PTF-51-PRO/PoE/Micro je miniaturní svodič přepětí určený pro sítě LAN 100-BaseT založené na kabelech UTP 5. nebo 6. kategorie. Malé rozměry a vestavěný kabel s konektorem umožňují rychlou a snadnou instalaci a skrytí zařízení v malých skříních. Ideálně se hodí pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškerá připojení. Svodič přepětí chrání před přepětím a bleskem i před vandalskými útoky (např. paralyzéry). Lze jej použít k ochraně sítí LAN uvnitř budov, k ochraně koncových zařízení a přepínačů nebo rádiových mostů. Zařízení chrání každý přenosový pár zvlášť, přičemž v nich eliminuje přepětí nad 6 V a vybíjí do země náboje až do 2 kA
Popis
Speciální uspořádání připojení také chrání zařízení před přepětím na napájecích vedeních PoE v jakémkoli možném standardu (přenášeném také na přenosových vedeních). Linky 4-5 a 7-8 jsou spojeny dohromady, protože je LAN Base-100T používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery.
Doporučuje se pro ochranu koncových zařízení instalovaných ve venkovním prostředí (stěny, podkroví), kde může být hodnota indukovaného náboje vysoká.
Zařízení nezajišťuje kontinuitu obrazovky pro kabel FTP, pokud je tato kontinuita vyžadována, je nutné použít standardní zařízení PTF-1 nebo PTF-1/DIN
Příklady použití
Technické specifikace
| Počet kanálů | 1 |
| Kompatibilita s kabeláží | 100Base-T (100Mbit), kroucená dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kabel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Kabel s konektorem RJ-45 |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud C1 (8/20µS, vedení-zem ) Iimp | 2kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 6V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 6,8 V DC |
| Úroveň ochrany 1kV/μs (line-to-line) UP C3 | 20V |
| Vybíjecí proud C1 (8/20µS, line-to-line ) Iimp | 100A |
| Chráněné linie | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 2-3pF |
| Oddělovací prvek | Nárazový odpor |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 56V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Vybíjecí proud (8/20µS, line-to-line) Iimp C3 | 73A |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud C1 (8/20µS, vedení-zem ) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at - všechny typy |
| Rozměry | 51 x 31 x 24 (mm) - bez kabelu |
| Aplikace | Vnitřní / Venkovní pouze s přídavným krytem IP66 |
| Způsob montáže | Volně stojící |
| Těsnost bydlení | IP54 |
| Provozní teplota | -30ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.2 kg |
| Chráněná linka: | A |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
