Multipřepínač Opticum OMS 5/16 PRO-TRQ (Platinium Line)

Multipřepínač Opticum OMS 5/16 PRO-TRQ (Platinium Line)

Účel

Multiswitch je navržen tak, aby rozšířil instalaci vnitřních antén satelitních systémů DVB-S2 a pozemních televizních systémů DVB-T2.

Zařízení může přijímat programy z jednoho satelitu a připojit až 16 satelitních přijímačů.

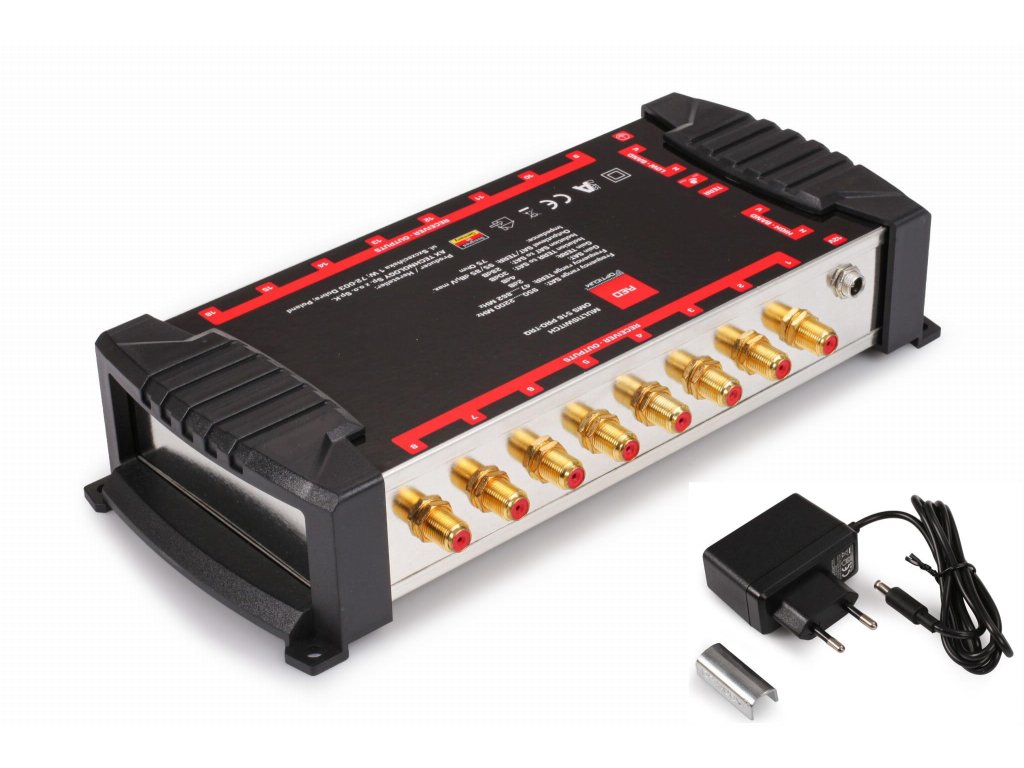

Sada obsahuje:

• Multipřepínač
• Napájení
• Klíč pro zašroubování F-konektoru
• Napájení
• Originální balení

Popis

Pozlacené zásuvky výrazně snižují ztráty signálu při připojení anténních kabelů a nedochází k oxidaci. Multiswitch automaticky rozpozná typ signálu, který bude přenášen do tunerů.

Instalace by měla zahrnovat připojení multipřepínače k satelitní anténě o průměru ne menším než 0,8 m a konvertoru Quattro nebo Quad a pozemní televizní anténu.

Distribuce satelitních a pozemních signálů z multipřepínače se provádí prostřednictvím účastnických zásuvek. V našem obchodě jsou k dispozici měniče Quattro a Quad a účastnické zásuvky. Napájení multipřepínače je zajištěno prostřednictvím externího zdroje, což eliminuje jev zvýšené provozní teploty, která je často příčinou poškození zařízení.

Při instalaci jednotky je třeba vzít v úvahu stávající podmínky instalace týkající se napájení:

• umístění mimo vliv povětrnostních podmínek
• ochrana proti přístupu neoprávněných osob
• dostatečné větrání

Připojení:

• jeden konvertor Quattro nebo QUAD
• jedna pozemní anténa DVB-T
• 16 satelitních přijímačů

Technické specifikace

• Frekvenční rozsah SAT: 950-2200 MHz
• Frekvenční rozsah TER: 47-862 MHz
• Zisk SAT (950-2150 MHz): 2 dB
• TER gain (47-862 MHz): 4 dB
• SAT na oddělení TER: 30 dB
• TER na oddělení SAT: 28 dB
• Oddělení polarit H/V 25 dB
• Maximální výstupní úroveň SAT: 95 dBuV
• Maximální výstupní úroveň TER: 85 dBuV
• Vstupní/výstupní impedance 75 Ohmů
• Přepínání polarity/pásma 13V/18V 13V/22kHz-18V/22kHz
• Napájení ze sítě: 230V AC 50Hz
• Provozní teplota: 0...+55 °C
• Rozměry: 255 x 130 x 54 mm (skutečné rozměry)
