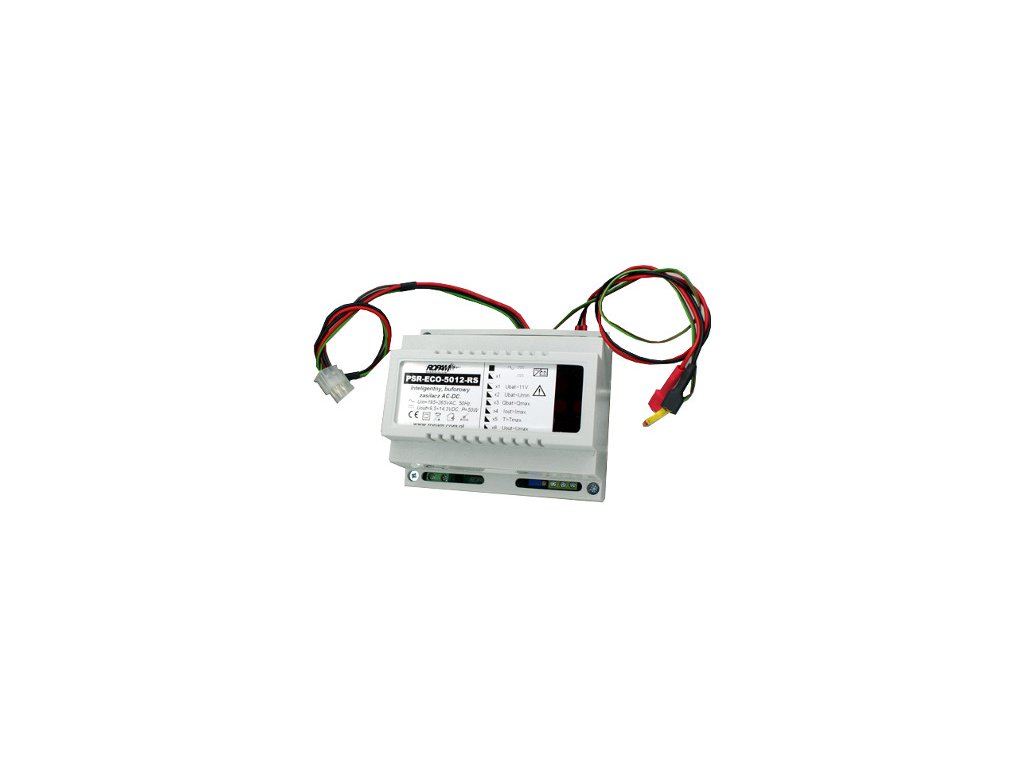

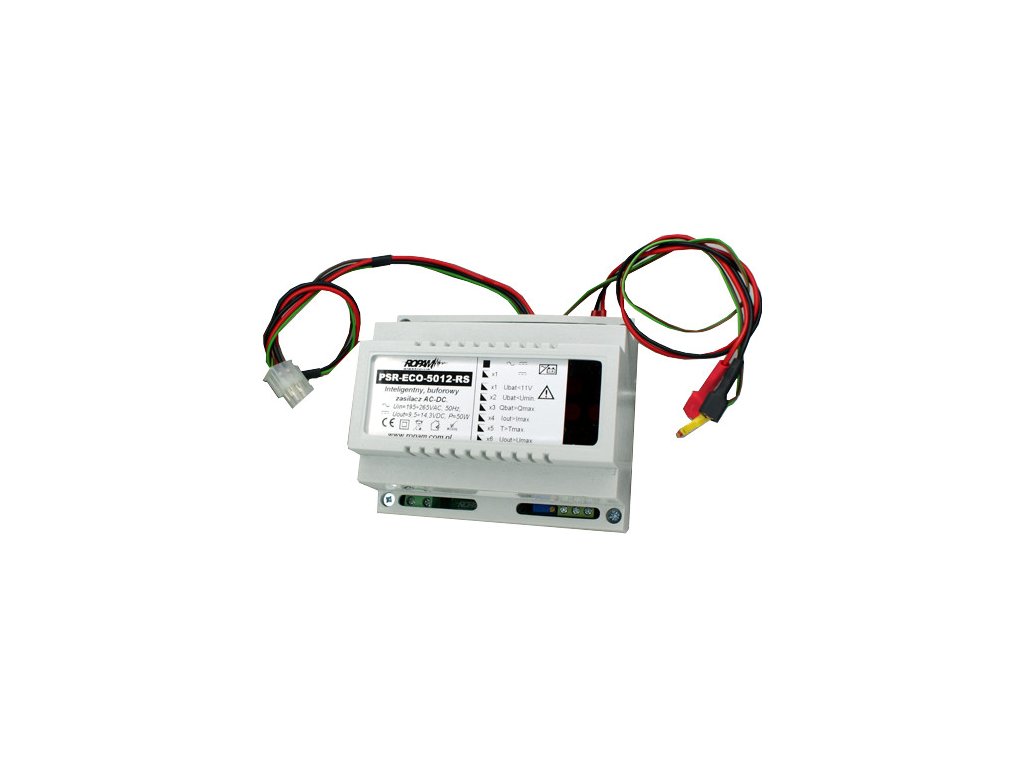

Napájecí zdroj Ropam PSR-ECO-5012-RS (připojovací kabel Neo)

VYROVNÁVACÍ NAPÁJENÍ
ROPAM PSR-ECO-5012-RS

KLÍČOVÉ FUNKCE

• vysoká energetická účinnost, obvykle 88 % v celém provozním rozsahu (rozsah 88-91 %)
• zvýšené galvanické oddělení PRI/SEC: 3,5kV (ostatní zdroje obvykle: 1,5kV)
• vlastní kompenzace nabíjecího napětí pomocí teplotního čidla Kompenzace teploty +/- 3,3 [mV/°C/článek] vzhledem ke konstrukční teplotě 20 °C.
• konstrukce a funkce podle EN 50131-6, stupeň 2 nebo 3, typ napájení A
• nastavení výstupního napětí při provozu jako stejnosměrný zdroj

APLIKACE

(aplikace vyžadující shodu s normou EN 50131-6, třída 2,3, typ A):

• napájení systémů NEO, NeoGSM, OptimaGSM
• napájení pro systémy domácí automatizace
• napájení osvětlení LED 12VDC
• napájecí zdroje pro systémy kontroly přístupu,
• napájecí zdroje pro systémy průmyslové televize
• systémové napájení 12VDC

POPIS PRODUKTU

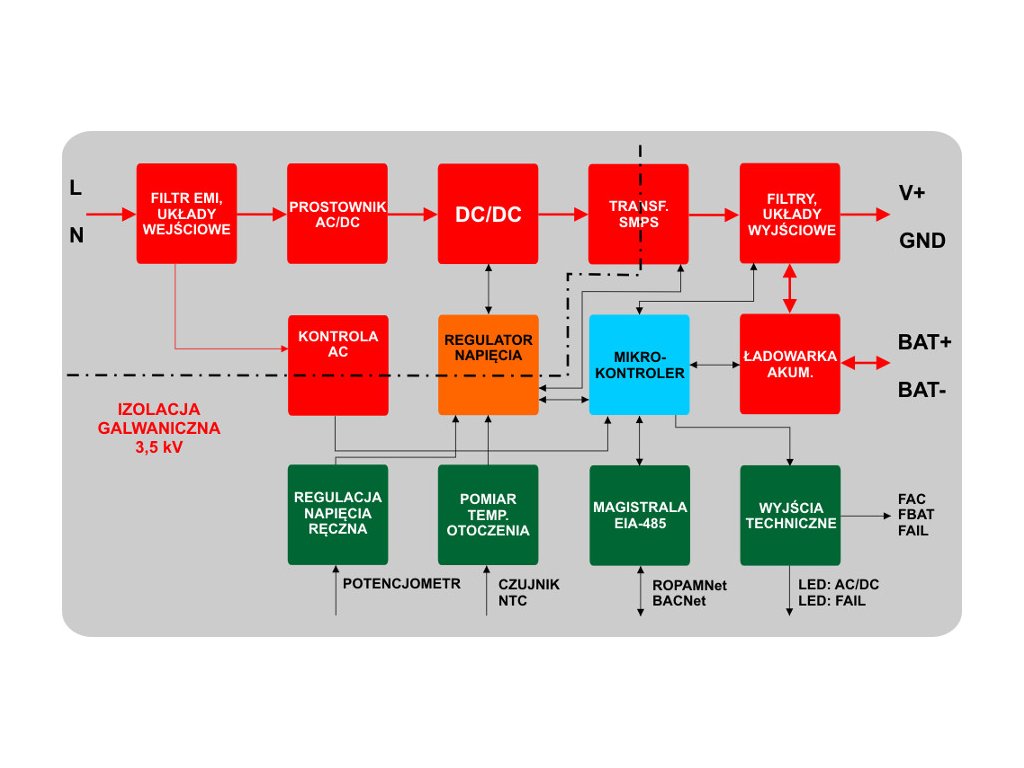

Napájecí zdroje PSR-ECO jsou založeny na moderních integrovaných měničích napětí (SMPS - Switch Mode Power Supply). Neobsahují prvky, které způsobují největší energetické ztráty: oddělovací transformátor, usměrňovač nízkého napětí, stabilizátor nízkého napětí. Napájecí zdroj v sobě spojuje tři funkce: regulovaný zdroj napájení, nabíječku baterií, 12V/DC nebo 24V/DC UPS (viz verze).

ZÁRUKU LZE PRODLOUŽIT!

Funkce a parametry střídavého/stejnosměrného napájení, blok konverze energie.

• vysoká energetická účinnost, obvykle 88 % v celém provozním rozsahu (rozsah 88-91 %)
• zvýšené galvanické oddělení PRI/SEC: 3,5kV (ostatní zdroje obvykle: 1,5kV)
• výstupní výkon 50 W dostupný za podmínek prostředí plné třídy II
• celkový výkon 65 W, interně vyvážený proudový zdroj
• 12VDC a 24VDC verze výstupního napětí, nepřerušitelné napájení s nízkým šumem a zvlněním
• nastavení výstupního napětí při provozu jako stejnosměrný zdroj
• elektronické a autonomní ochrany s automatickým návratem: přetížení OCP, zkrat SCP, teplota OHP, přepětí OVP, podpětí UVP
• vysoká kvalita všech výkonových komponentů
• pasivní chlazení a nízké tepelné emise
• testování 100% napájecích zdrojů při plném jmenovitém zatížení
• technologie automatické montáže SMT a THT v rámci dostupné materiálové základny
• vysoká odolnost proti EMC a ESD pro průmyslové zařízení a nízké emise pro domácí spotřebiče
• Třída ochrany II, bez PE obvodu
• modulární skříň DIN 6M (ABS, UL94 V-0) a vyhrazené skříně pro montáž na stěnu

Funkce a parametry obvodu nabíječky baterií.

• dvoufázové nabíjení baterií: konstantní proud a konstantní napětí.
• vlastní kompenzace nabíjecího napětí pomocí teplotního čidla Kompenzace teploty +/- 3,3 [mV/°C/článek] vzhledem ke konstrukční teplotě 20 °C.
• elektronické a autonomní ochrany: ochrana proti přetížení OCP, ochrana proti zkratu SCP, ochrana proti podpětí UVP a ochrana proti přepólování baterie (RPP).
• dynamický test a diagnostika baterie pro zátěžový provoz
• funkce ochrany proti přebíjení poškozené baterie: pokročilý algoritmus měření vstupní zátěže, pokud Qbat>Qmax a není k dispozici režim nabíjení s konstantním napětím, zdroj napájení vypne nabíjení, vydá zprávu o poruše, ale ponechá baterii jako záložní zdroj napájení.
• provoz 12V olověných akumulátorů (SLA nebo AGM).

Provozní stav PSU (dohled) a systémová komunikace.

• konstrukce a funkce podle EN 50131-6, stupeň 2 nebo 3, typ napájení A
• mikroprocesorová diagnostika a řízení provozu napájecího zdroje
• měření základních parametrů PSU: napětí, proud, teplota
• 100% testování a kalibrace napájecích zdrojů během výroby
• technické výstupy pro hlášení stavu: stav střídavého proudu, stav baterie a další poruchy
• sběrnice EIA-485 ve verzi komunikačního protokolu: -RN: RopamNET
• dohled a komunikace se systémy NEO, NeoGSM, OptimaGSM (RopamNET)
• optická indikace provozního stavu PSU s informacemi o stavu napájení a poruchách (kódy)
• místní (jumpery) nebo vzdálená (EIA-485) konfigurace funkcí PSU
