NICE reflexní fotobuňka EPMOR

Pěkná reflexní fotobuňka EPMOR

Účel

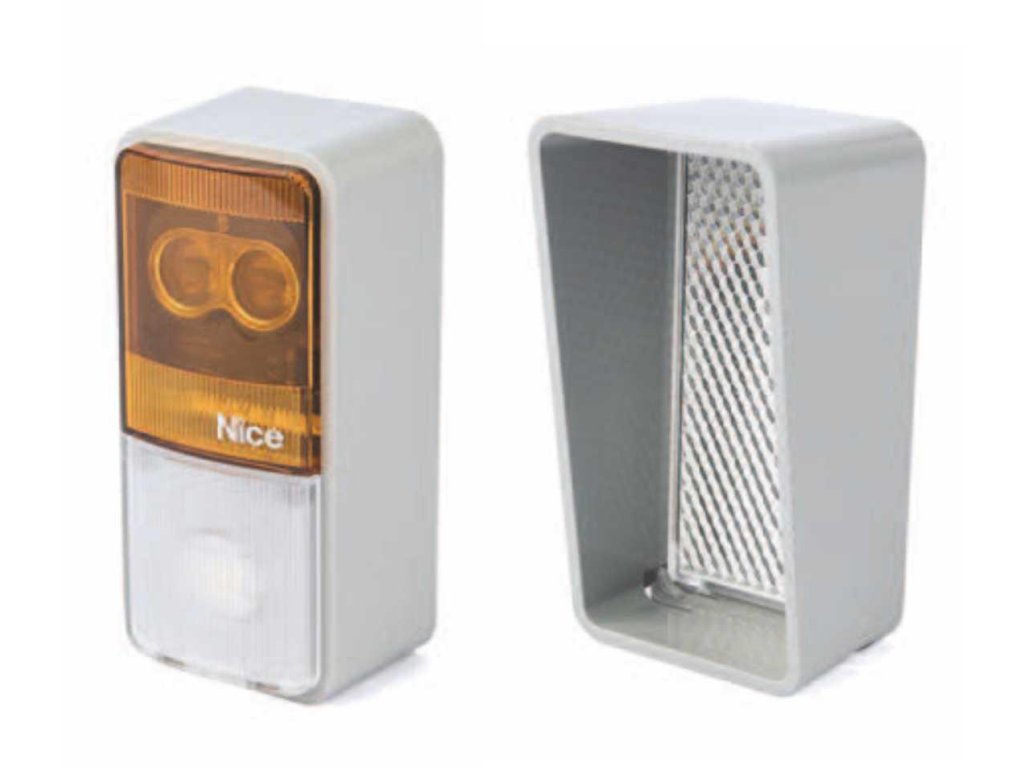

Fotobuňka EPMOR pro povrchovou montáž se zrcadlem. Modul vysílače (TX) a přijímače (RX) je umístěn vpravo nahoře uvnitř jednoho pouzdra zatímco infračervený paprsek vysílaný vysílačem se odráží ve speciálním zrcadle, na opačné straně hlídané oblasti. Toto řešení odstraňuje někdy problematickou nutnost vést napájecí kabely na druhou stranu křižovatky.

Sada obsahuje:

• Vysílací/přijímací fotobuňka NICE EPMOR
• Reflektor
• Originální balení výrobce

Popis

• Při použití systému se zrcadlem může vzniknout problém s odraženým paprskem od leštěné karoserie. Pak by takový odražený paprsek, vracející se do přijímače, "oklamal" systém, aby navrhl volnou zónu pro pohyb brány.
• Společnost Nice tento problém vyřešila velmi zajímavým způsobem: paprsek vyslaný TX se odráží od speciálního typu zrcadla, které jej polarizuje v určité rovině. Do přijímače se tak vrací již polarizovaný paprsek, který je samozřejmě "očekáván" optoelektronickým systémem přijímače.
• Pokud by se naopak paprsek odrazil od karoserie vozidla, vrátil by se nepolarizovaný. V takové situaci by přijímač po rozpoznání abnormality nedovolil zavřít bránu nebo by způsobil, že by se brána, která se již začala zavírat, obrátila.
• Fotobuňky EPMOR splňují požadavky na bezpečnostní zařízení typu "D" - podle normy EN12453 a s aktivovanou funkcí "FOTOTEST" v řídicí jednotce - dosáhnout bezpečnostní třída 2 v souladu s normou EN954-1.
• Fotobuňky EPMOR se dodávají pouze v reléovém provedení. Jsou napájeny 12/24 V AC/DC a zatížitelnost výstupních kontaktů relé je 500 mA při 48 V.
