NICE WINGO 3524 24V sada pro dvoukřídlou bránu (bez fotobuněk)

Sada NICE WINGO 3524 ERA FLOR pro dvoukřídlou bránu (max. světlá výška vjezdu: 7 m)

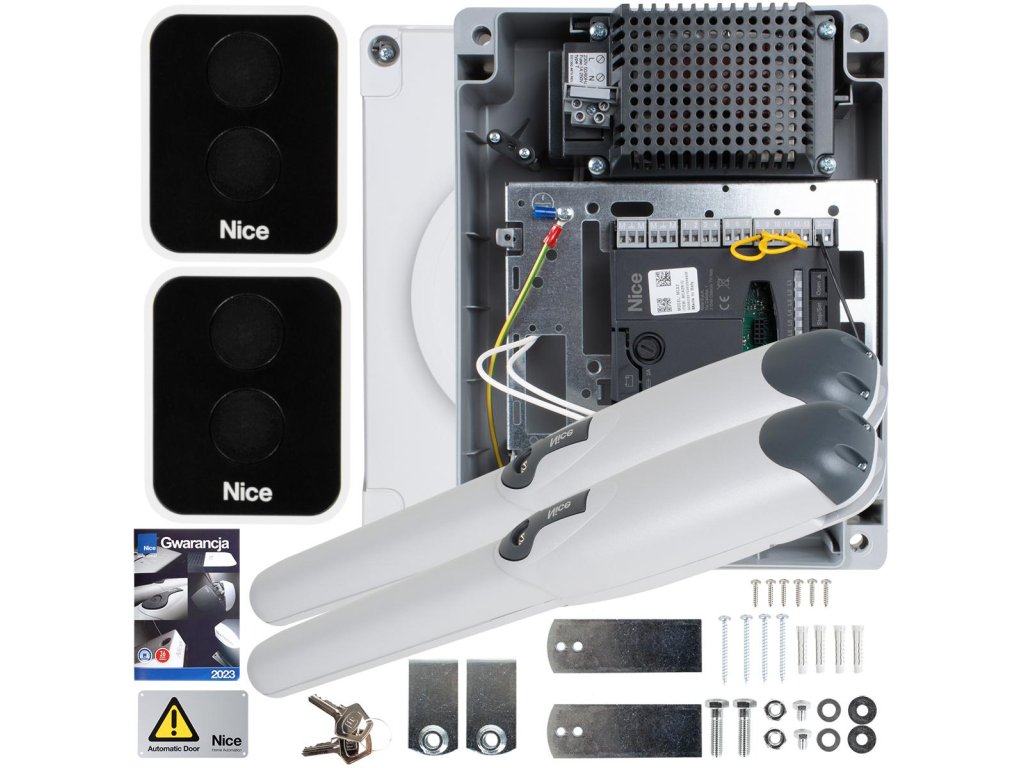

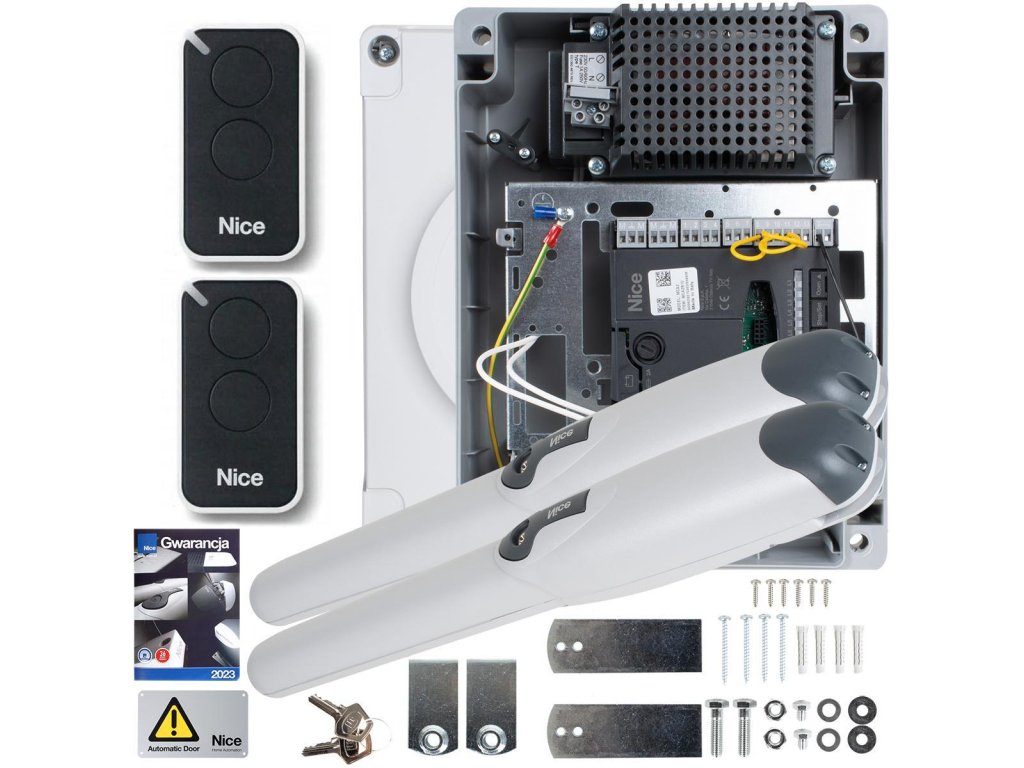

Sada obsahuje:

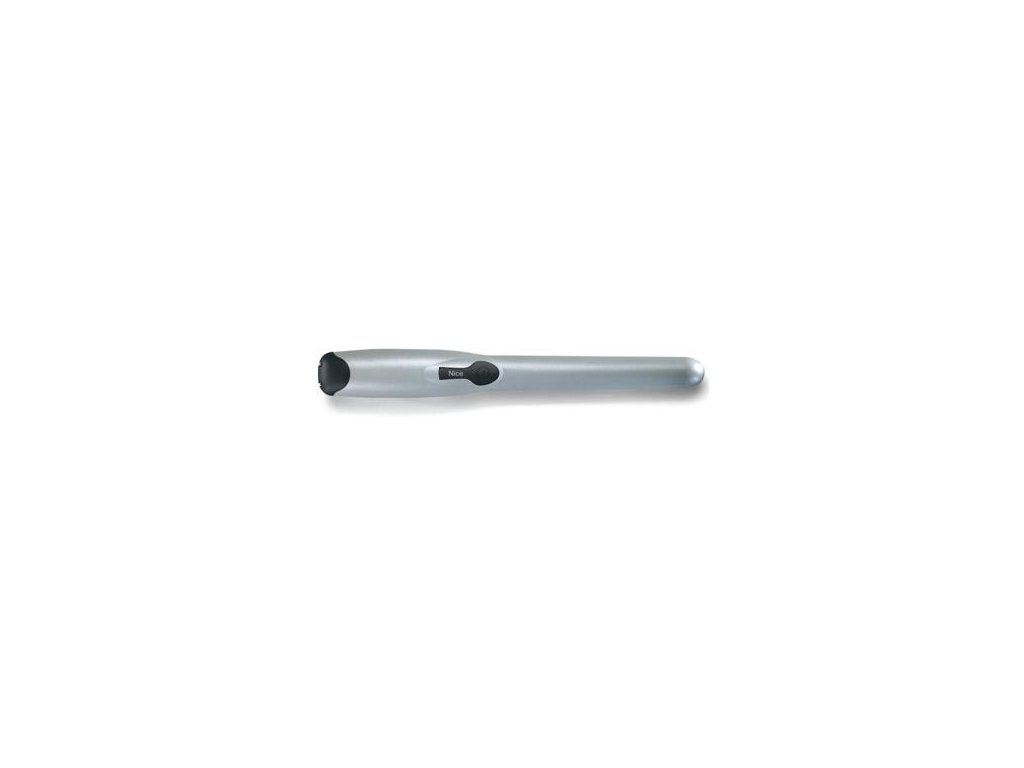

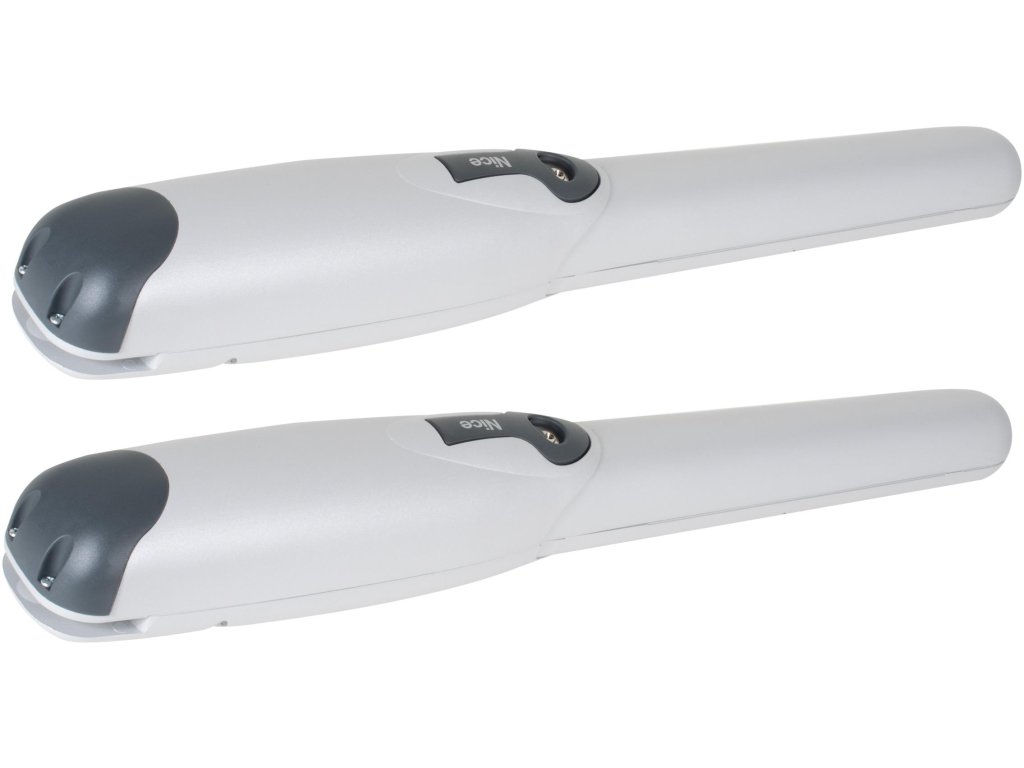

• 2 pohony WGK3524.8003 (samobrzdné pro brány do délky křídla 3,5 m)
• Řídicí jednotka MC424LR10 s integrovaným rádiovým přijímačem
• Hermetické pouzdro ovládacího panelu
• 2 dvoukanálové dálkové ovladače s dynamickým kódem ON2E

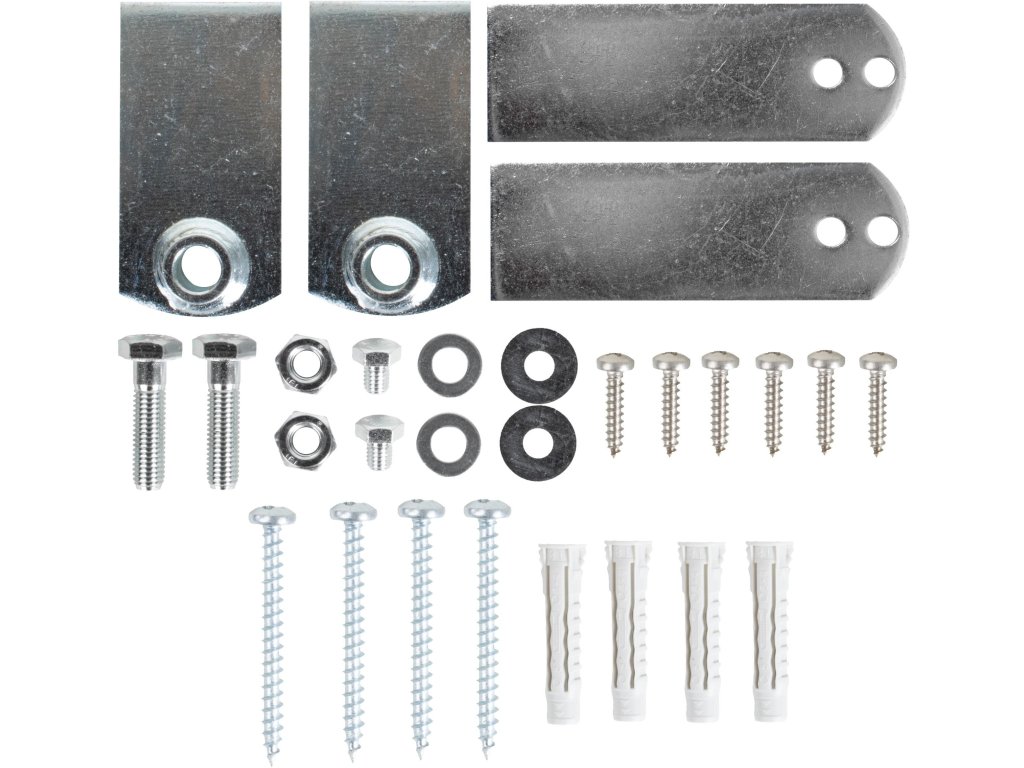

• Sada montážního příslušenství pro svařování

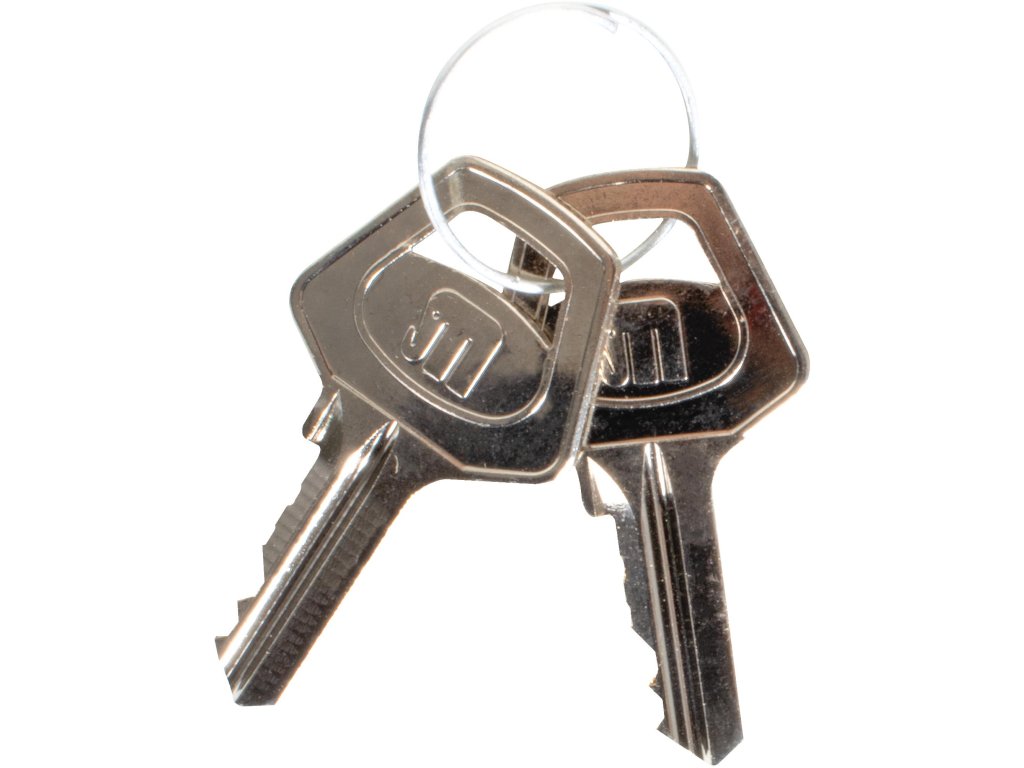

• Sada spojkových klíčů

Klíčové vlastnosti

• Ruční odemykání
• Nouzové napájení
• Paměť nastavení
• Detekce překážek
• Automatické uzavření
• Odolnost vůči vodě

Účel

Sada NICE Wingo 3524 24V je určena pro velké křídlové brány s délkou křídla až 3,5 m a hmotností až 400 kg. Sadu lze navíc rozšířit o anténu, čímž se zvýší dosah dálkového ovládání, a prvky zvyšující bezpečnost automatizace: výstražné světlo a jednu nebo dvě řady fotobuněk.

POPIS PRODUKTU

• Spolehlivý a tichý: díky patentovanému uspořádání vnitřních součástí a menšímu počtu pohyblivých dílů
• Snadná instalace: elektrická připojení jsou po montáži pohonů snadno přístupná
• Vestavěné koncové zarážky otevírání
• Systém detekce překážek při přetížení,
• Možnost připojení odporového pásku 8,2 kΩ,
• Programovatelná doba pauzy
• Částečné otevírání dveří (funkce křídla)
• Uvolnění při zavírání a pozvolné spuštění při otevírání.
• Možnost ovládání elektrického zámku.
• Navíc díky nouzové baterii PS124 (nepovinné) , pohony otevřou a zavřou vrata i v případě výpadku proudu.

• zajišťuje tichý provoz a spolehlivost díky patentovanému uspořádání vnitřních součástí a menšímu počtu pohyblivých dílů.

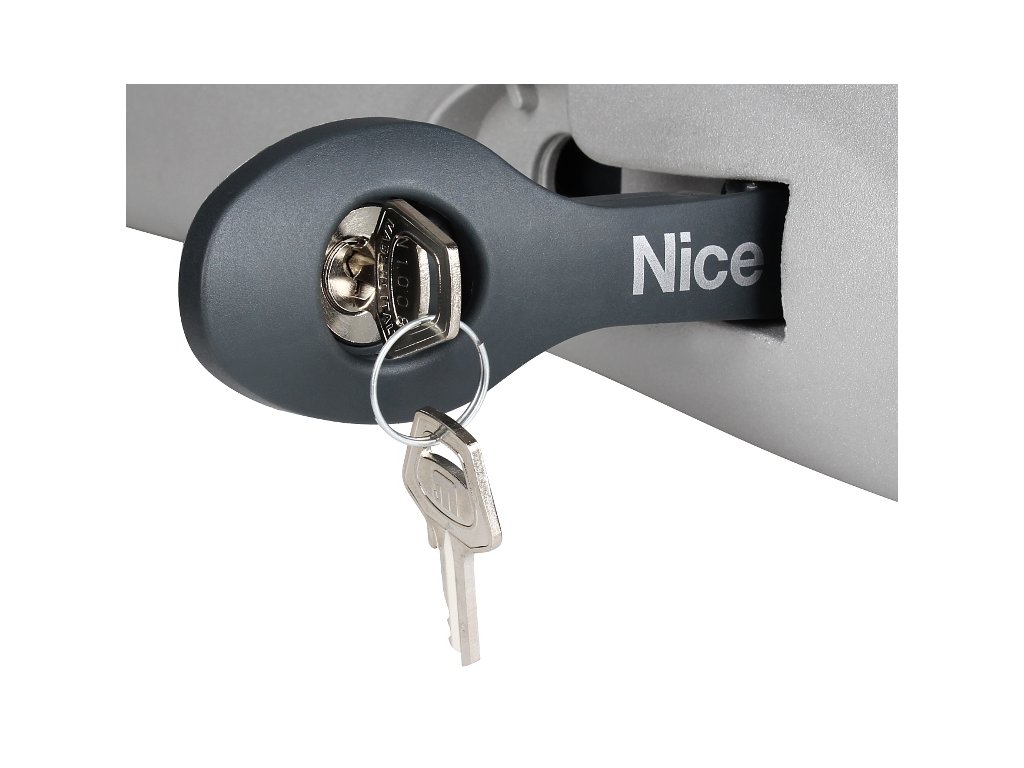

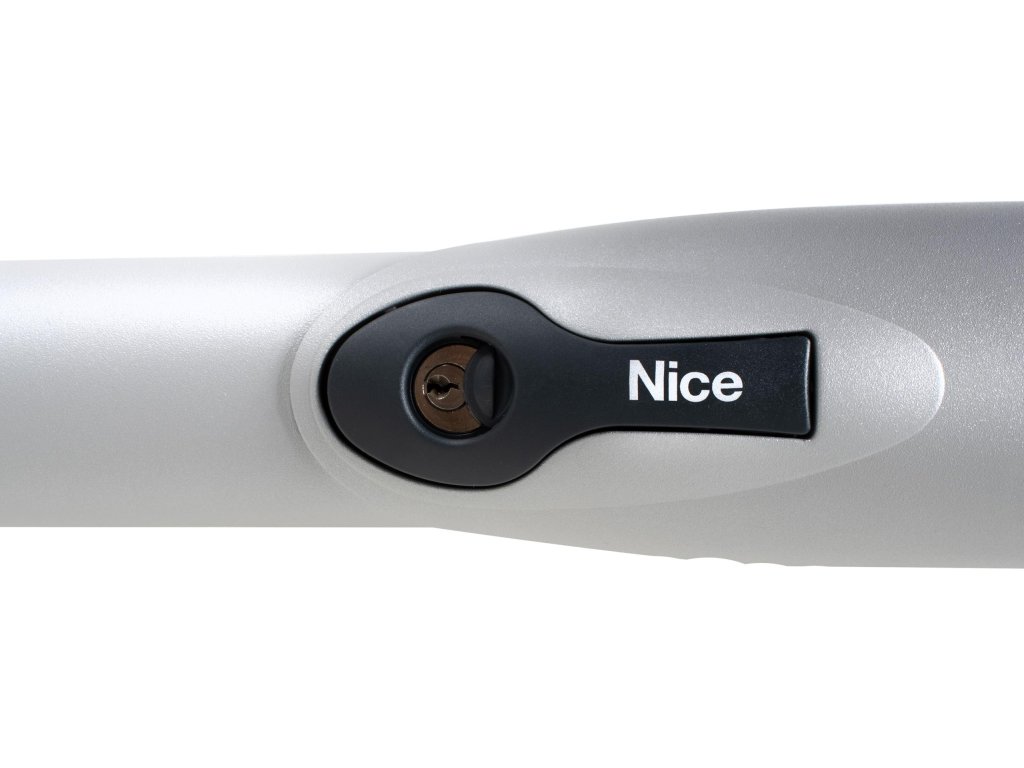

• vybaveny pohodlným mechanismem nouzového uvolnění v případě výpadku napájení, mechanickým mechanismem, který umožňuje ruční otevření a zavření dveří v případě výpadku napájení nebo poruchy dveří.
• amperometrický systém detekce překážek - slouží k detekci možných překážek, které se mohou vyskytnout při běžném pohybu dveří. Díky této funkci pohon při výskytu překážky zastaví vrata a změní směr jejich pohybu.
• plynulé uvolňování při zavírání a funkce pozvolného rozběhu - ta spočívá ve snížení rychlosti, aby nedocházelo k silným trhnutím při otevírání nebo zavírání dveří. Tím je zajištěn plynulý chod vrat, která během provozu nevydávají žádný hluk.
• funkce fototestu - před každým pohybem vrat řídicí jednotka automaticky zkontroluje, zda jsou fotobuňky v pořádku, a pokud vše funguje, jak má, vrata se dají do pohybu.
• funkce brány, tj. částečné otevření brány nebo jednoho z jejích křídel - takže při chůzi nebo jízdě na kole nemusíte čekat, až se brána zcela otevře a zavře.
• samočinný pohon - znamená, že se vrata po zastavení motoru mechanicky zablokují. To znamená, že není nutné dodatečné mechanické zajištění vrat zámkem, ani není možné vrata otevřít ručně.
• řídicí jednotka, která spolupracuje s pohony, je navržena tak, aby mohla být napájena z nouzové baterie (PS124), která zajišťuje nouzové napájení - pohony tak otevřou a zavřou vrata i v případě výpadku proudu.

Ovládací panel MC424LR10

Řídicí jednotka MC424LR10 je určena k automatizaci křídlových bran pomocí pohonů Nice Wingo 24V. Rozsáhlý soubor funkcí a parametrů řídicí jednotky umožňuje uspokojit požadavky většiny uživatelů:

• Vestavěný multisystémový přijímač dálkového ovládání
• Podpora kódování: FLO, FLOR, SMILO a OPERA (současně)
• Rozšiřitelná rádiová paměť prostřednictvím rozhraní SM
• Konzistentní logika programování s panely BLUEBUS
• Autodiagnostika poruchy na kontrolním světle
• Dvoufázové programování
• Možnost připojení programátoru O-VIEW přes rozhraní IBT4N
• Integrovaný výkonový transformátor
• Slot pro baterii PS124
• Stupeň krytí IP54
• Paměť až pro 100 dálkových ovladačů
• Spolupráce se systémem Solemyo (solární panely)

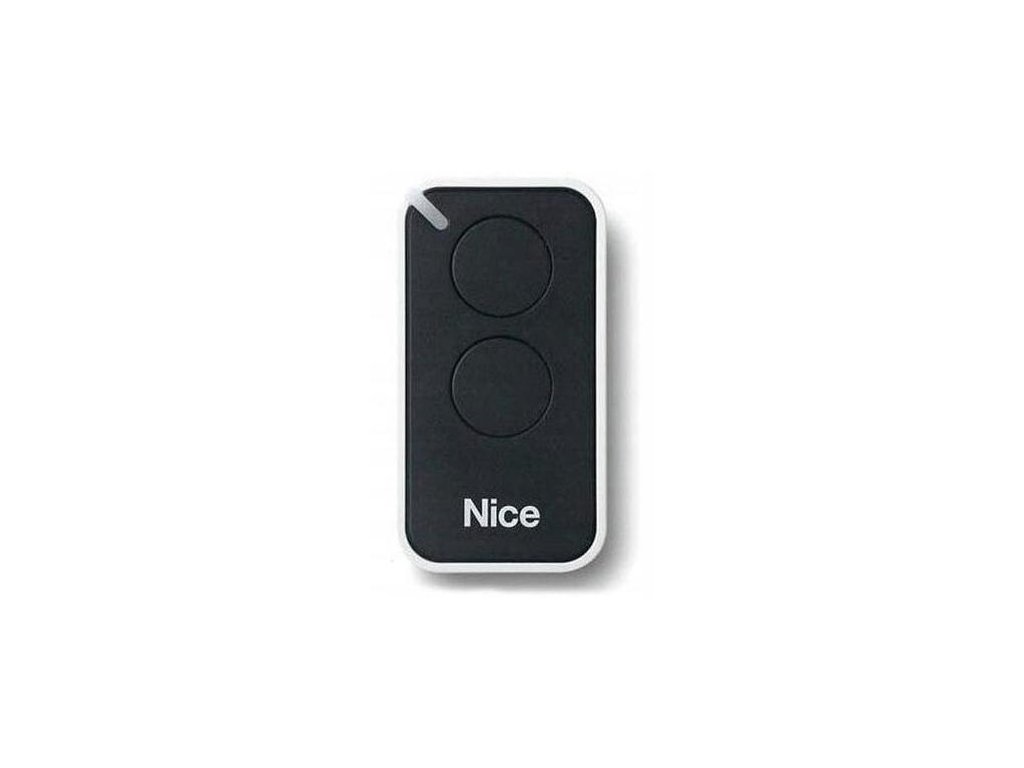

Dvoukanálové dálkové ovládání NICE ON2E ERA ONE OPERA

• Dálkové ovladače řady One jsou moderní, bezpečná zařízení s řadou funkcí, které usnadňují správu domácí automatizace.
• Každý dálkový ovladač ONE má svůj vlastní identifikační kód který umožňuje dálkové ovládání ONE lze dohnat pomocí dálkového ovládání bez přítomnosti na místě.
• Dálkové ovladače v sérii Jeden jsou kompatibilní s ostatními dálkovými ovladači této řady Pěkné typ One, Flor, NiceWay .
• Praktický a elegantní ovladač Remote One lze použít jako přívěsek na klíče nebo jej díky standardně dodávanému držáku připevnit na palubní desku automobilu.

Včetně příslušenství

TECHNICKÉ SPECIFIKACE

• Napájení/motor [V] : 230/24
• Jmenovitý příkon jednoho motoru [W] : 50
• Jmenovitý proudový odběr jednoho motoru [A] : 2
• Stupeň ochrany [IP] : 44
• Jmenovitá lineární rychlost [m/s] : 0,012
• Provozní teplota [°C] : -20 - +50
• Intenzita práce [cykly/den] : 30
• Hmotnost jednoho pohonu [kg] : 6
• Maximální hmotnost křídla [kg] : 400
• Maximální délka křídla [m] : 3,5
• Rozměry [mm] : 920x98x95
• Zdvih [mm]: 470
• Tažná síla max. [N]: 1500
• Typ příspěvku: 1,2
• Lineární rychlost bez zatížení [m/s]: 0,016

POZOR!

Pohony bran, stejně jako všechny výrobky, které NEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocí kvalifikovaný instalatér s příslušným oprávněním.
