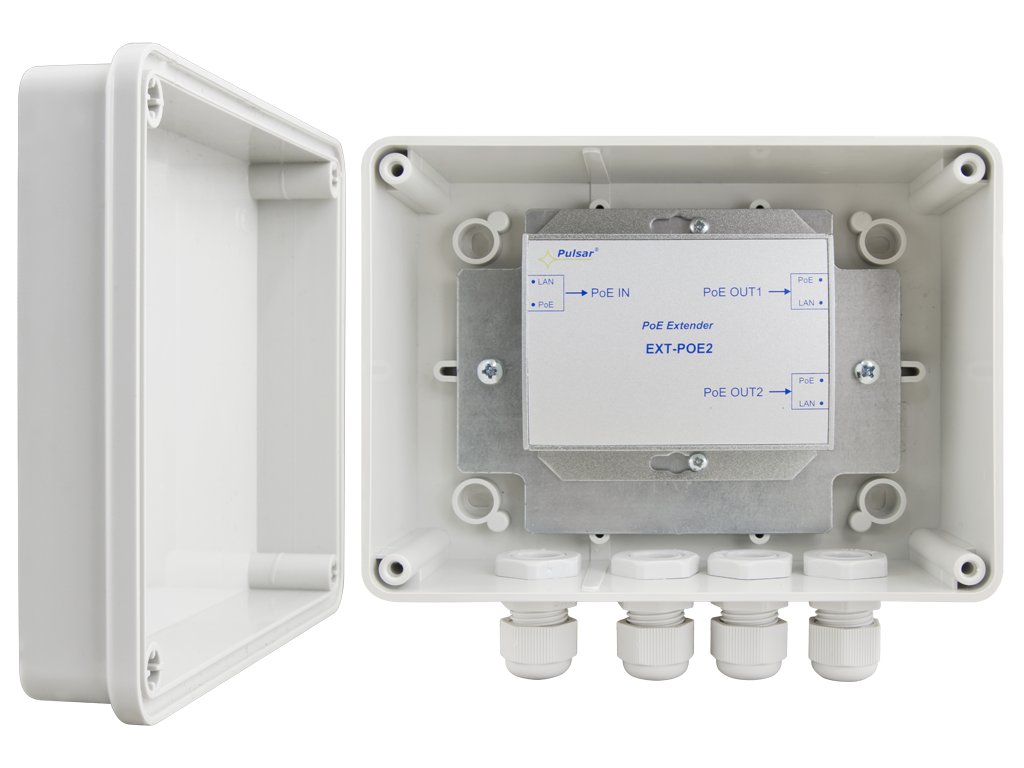

POE EXTENDER PULSAR EXT-POE2H V HERMETICKÉM POUZDŘE PRO 2 IP KAMERY

POE EXTENDER PULSAR EXT-POE2H V HERMETICKÉM POUZDŘE PRO 2 IP KAMERY

Klíčové vlastnosti

• Použití: Rozšiřuje datový a napájecí dosah sítě Ethernet o dalších 100 m. Umožňuje připojení dvou IP kamer PoE pomocí jednoho kabelu.
• Vstup PoE: PoE IN - kompatibilní s IEEE802.3af/at
• Výstupy PoE: PoE OUT1 / PoE OUT2 - kompatibilní s IEEE802.3af
• Proud PoE OUT: 0,3A/port (max. Ʃ0,4A)
• Ochrana: OLP, SCP*
• Pracovní teplota: -25°C÷50°C
• Rozměry: Š=158 V=118 D=77 [+/- 2 mm]
• Počet vývodek/průměr vodiče: 4ks. / 4÷8mm
• Záruka: 1 rok
• Poznámky:
• navrženo pro práci v sítích 10Mbit/s a 100Mbit/s

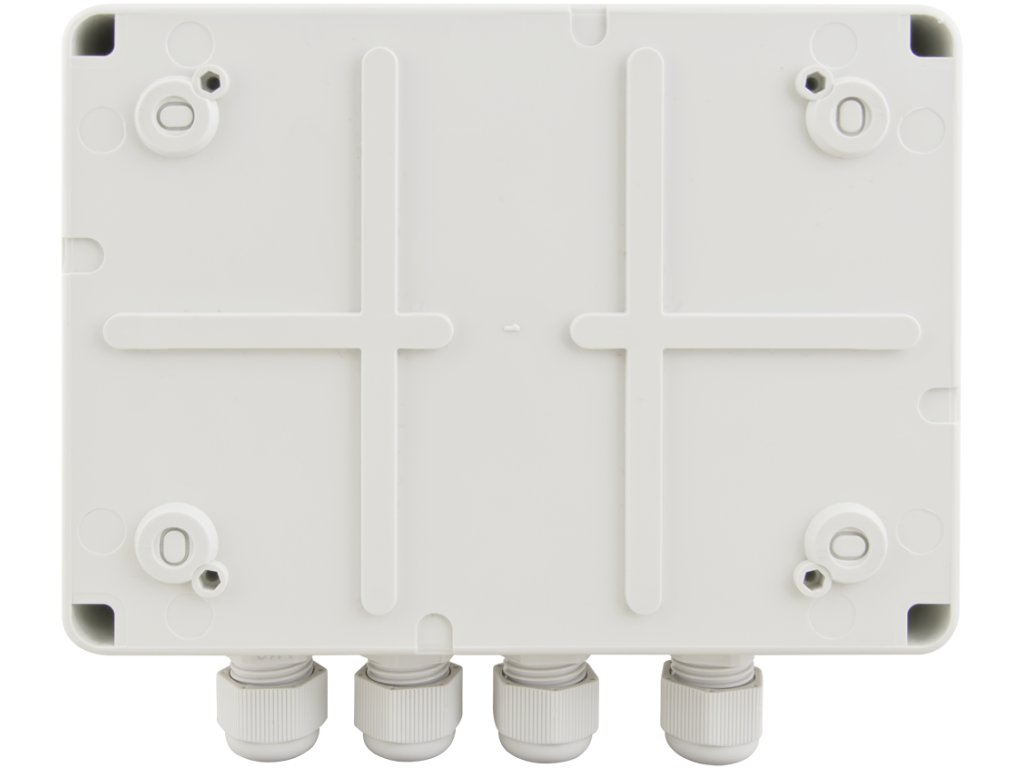

• hermetické pouzdro IP56, povrchová montáž, zavírání - šroubovací
• možnost montáže na sloup (vyžaduje volitelný adaptér OZB1)

Účel

Extender EXT-POE2H je zařízení určené k prodloužení přenosové vzdálenosti napájení PoE a přenosu dat Ethernetu prostřednictvím krouceného páru UTP cat. 5 o dalších 100 m. Extender je napájen z přepínače PoE nebo jiného zařízení kompatibilního s PoE (vstup PoE IN). Výstupní napětí a data jsou k dispozici na výstupech PoE OUT1, PoE OUT2, ke kterým by měly být připojeny kamery nebo jiná IP zařízení využívající napájení PoE. Maximální zatěžovací proud je 0,3 A/port (celkem max. 0,4 A). Pro přenos energie na portech PoE OUT1,PoE OUT2 se používají páry 4/5 (+) 7/8(-), které se podle normy Ethernet nepoužívají pro přenos dat (přenos dat se provádí pomocí párů 1/2 a 3/6).

Schéma zapojení

Technické specifikace

• Napájení : V souladu s 802.3af/at (44÷57VDC)
• Současná spotřeba pro vlastní potřebu : <30mA
• Výkon modulu : max. 20 W.
• Výstupní napětí : V souladu se standardem 802.3af
• Výstupní proud : 0,3 A/port (S=0,4 A max.)
• Vstupní výkonové páry : PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
• Výstupní výkonové páry : PoE OUT 4/5 (+) 7/8 (-)
• Ochrana proti přetížení : OLP
• Ochrana proti zkratu : SCP 150 % ÷ 200 % jmenovitého výstupního proudu, automatický návrat
• Optická signalizace provozu : LED dioda LAN (žlutá) - stav připojení k síti LAN
• LED dioda PoE (zelená) - napětí na vstupu/výstupu napájení
• Rozsah provozních teplot : -25ºC÷50ºC
• Vnější rozměry : Š=158, V=118, D=77 [+/- 2 mm]
• Výška žláz : H1=25 [mm]
• Počet kabelových vývodek / průměr kabelu : 4ks. / 4÷8mm
• Konektory : -vstup/výstup. PoE RJ45 8P8C
• Čistá/hrubá hmotnost : 0,41 kg / 0,47 kg
• Skladovací teplota : -25ºC...+60ºC
• Prohlášení CE, záruka : 1 rok
