Detailní popis produktu

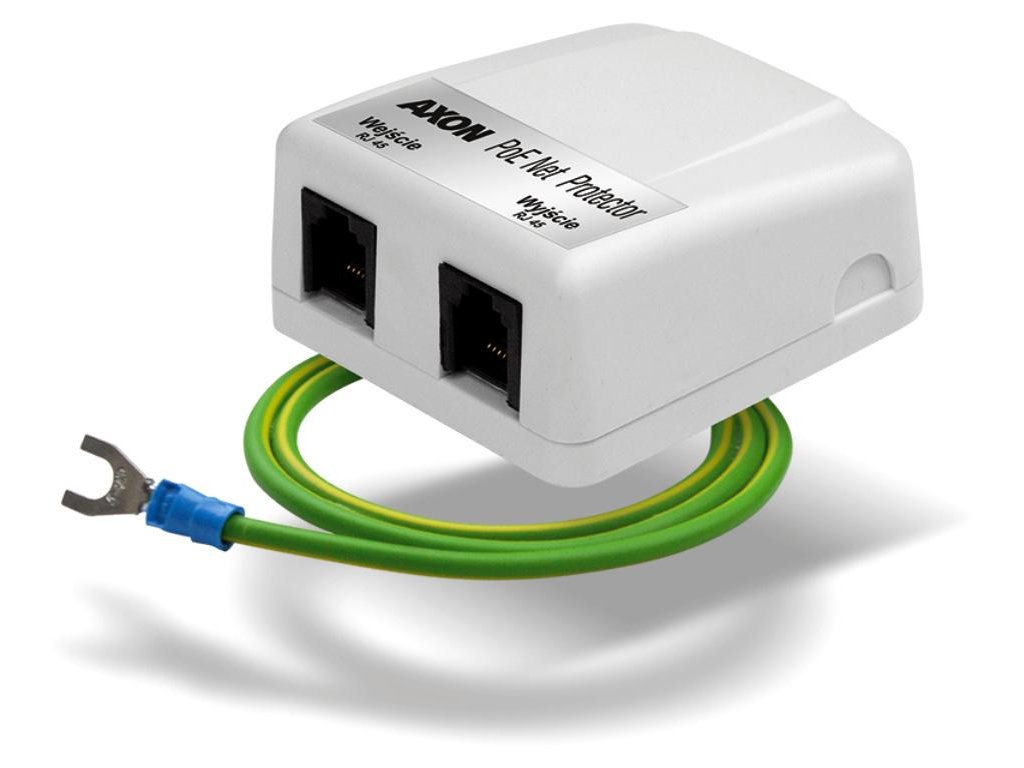

Přepěťová ochrana AXON-POE ETHERNET
Účel
Omezovač určený k ochraně zařízení připojených k síti Ethernet 10/100 Mb/s, včetně zařízení napájených z PoE.
Zařízení obsahuje 2 cesty - datovou cestu (linky 1-2, 3-6) a napájecí cestu (linky 4-5, 7-8). Obě cesty jsou chráněny prvky přepěťové ochrany, které odvádějí náboj do země a chrání také vedení mezi sebou v rámci dvojice vodičů. Pro zvýšení zatížitelnosti výkonové dráhy je vedení 4 zkratováno na 5 a vedení 7 na 8.
Předpokladem správné funkce přístroje AXON-POE je jeho připojení k funkčnímu uzemnění nebo ochrannému vodiči PE.
Technické specifikace
| Signální cesta - linky 1, 2, 3, 6: | |
| Jmenovité napětí: | 5V |
| Maximální napětí: | 6V |
| Ochranná úroveň systému přepěťové ochrany (line-to-line): | 40V |
| Ochranné napětí mezi vedením a zemí: | 600V |
| Jmenovitý vybíjecí proud (line-to-line): | 100 A (8/20 µs) |
| Jmenovitý vybíjecí proud (od vedení k zemi): | 100 A (8/20 µs) |
| Maximální vybíjecí proud (line-to-line): | 135A (8/20µs) |
| Maximální vybíjecí proud (od vedení k zemi): | 135A (8/20µs) |
| Kapacita: | < 30pF |
| Silová trať - tratě 4, 5 a 7, 8: | |
| Jmenovité napájecí napětí: | 0 ... 50V |
| Maximální napájecí napětí: | 56V |
| Jmenovitý napájecí proud: | 400 mA |
| Úroveň ochrany systému přepěťové ochrany zdroje (line-to-line): | 125V |
| Ochranné napětí mezi vedením a zemí: | 1kV |
| Jmenovitý napájecí vybíjecí proud (line-to-line): | 80 A (8/20 µs) |
| Jmenovitý napájecí vybíjecí proud (vedení-zem): | 1kA (8/20µs) |
| Maximální vybíjecí proud zdroje (vedení-zem): | 2.5kA (8/20µs) |
| Typy slotů: | RJ45 (8P8C) |
| Rozměry: | 67 x 61 x 30 mm |
| Hmotnost: | 0.06kg |
Doplňkové parametry
| Kategorie: | Telewizja przemysłowa Ograniczniki przepięć Zasilanie |
|---|---|
| Hmotnost: | 0.01 kg |
