Přepěťová ochrana AXON PoE MultiNET
Kód: 8831
Detailní popis produktu

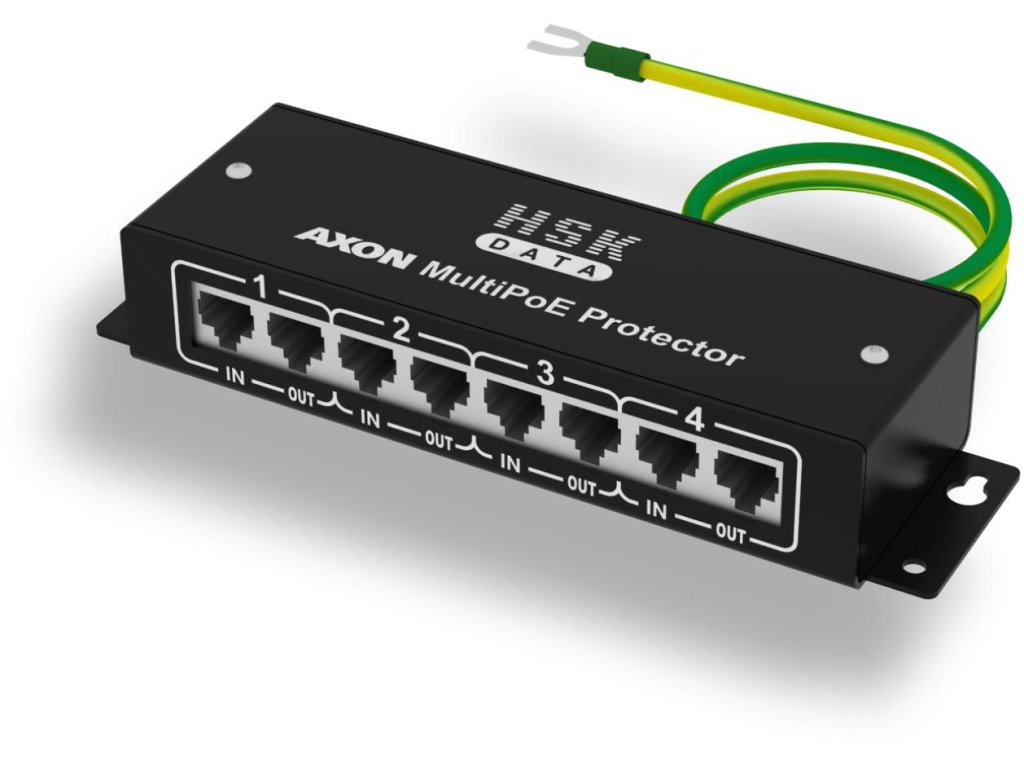

Přepěťová ochrana AXON PoE MultiNET
Klíčové vlastnosti
Řada AXON PoE MultiNET Protector je určena k zajištění přepěťové ochrany pro přenos dat v ethernetových systémech 10/100 Mb/s. Je určena zejména k ochraně modemů, směrovačů a opakovačů vzdáleně napájených technologií PoE, tj. prostřednictvím nevyužitých párů vodičů v přenosovém kabelu. V závislosti na verzi má zařízení 4 nebo 12 nezávislých kanálů, které poskytují ochranu pro signálové i napájecí vedení v jediné jednotce.
AXON PoE MultiNET Protector RACK obsahuje dvě skupiny linek pro každý kanál - datové linky (linky 1-2, 3-6) a napájecí linky (linky 4+5, 7+8). Obě skupiny jsou chráněny svodičem přepětí, který odvádí přepěťovou energii do země a chrání vodiče v každém páru linek. Pro zvýšení zatížitelnosti výkonového obvodu je linka 4 zkratována na linku 5 a linka 7 na linku 8.
Chrániče AXON PoE MultiNET jsou k dispozici ve dvou verzích, které umožňují přizpůsobit konfiguraci individuálním potřebám. Obě verze mají kovový kryt, který zaručuje vysokou odolnost vůči různým mechanickým vlivům a poskytuje stínění pro celý ochranný obvod. Model AXON PoE MultiNET Protector RACK má kovový kryt vhodný pro instalaci do 19palcových rackových skříní.
Technické specifikace
| Signální cesta - páry 1-2, 3-6 | |
| Jmenovité napětí UN | 5V |
| Maximální napětí UC | 6V |
| Úroveň ochrany vedení UPline | ≤40V - 1kV/µs, C3 |
| Úroveň ochrany UPline-uzemnění | ≤600V - 1kV/µs, C3 |
| Jmenovitý vybíjecí proud iN-line | 20A - 10/1000µs, C3 |
| Jmenovitý vybíjecí proud iNline-earth. | 20A - 10/1000µs, C3 |
| Silová trať - tratě 4, 5 a 7, 8 | |
| Jmenovité napětí UN | 50V |
| Maximální napětí UC | 56V |
| Jmenovitý proud IN | 400 mA |
| Úroveň ochrany vedení UPline | ≤95V - 1kV/µs, C3 |
| Úroveň ochrany UPline-uzemnění | ≤1000V - 1,2/50µs, C2 |
| Jmenovitý vybíjecí proud iN-line | 10A - 10/1000µs, C3 |
| Jmenovitý vybíjecí proud iNline-earth. | 2kA - 8/20µs, C2 |
| Normy | EN 61643-21 |
| Rozměry | 167x50x32mm + 0,5 m uzemňovacího kabelu |
| Pouzdro / hmotnost | kov, lakovaný / 0,4 kg |
| Počet kanálů / typ zásuvek | 4 / RJ45 (8P8C) stíněné |
Doplňkové parametry
| Kategorie: | Telewizja przemysłowa Ograniczniki przepięć Zasilanie |
|---|---|
| Hmotnost: | 0.01 kg |
