Detailní popis produktu

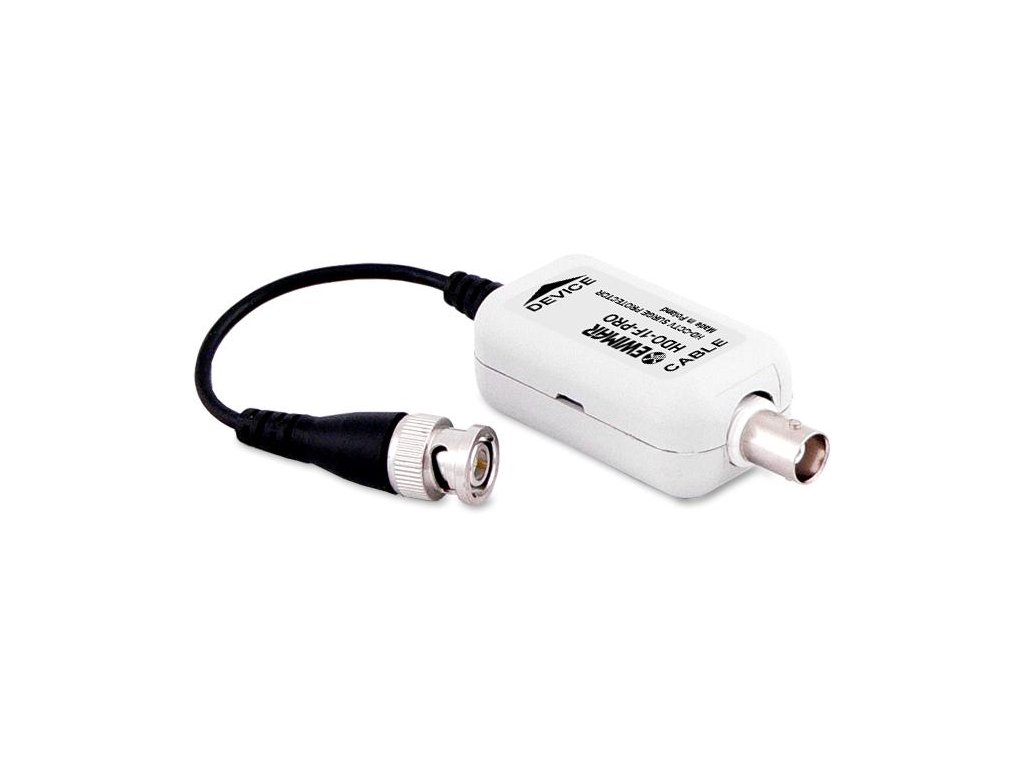

HDO-1F-PRO je 1kanálová vysoce kvalitní ochrana pro koaxiální kabel 75 Ohm, určená pro zařízení CCTV s vysokým rozlišením, používající signály ve standardech AHD, HD-CVI, HD-TVI a Turbo HD.
Používá 3 stupně ochrany, které pracují ve správném pořadí při úderu blesku nebo jiných zdrojích přepětí vysoké i nízké úrovně. Při běžném provozu nejsou obvody pro přenos signálu galvanicky spojeny se zemí, čímž se zamezí vzniku škodlivých zemních smyček a rušení signálu HD. Ochrana funguje tak, že již v počáteční fázi vzniku přivádí do svých obvodů elektrický náboj, který oddaluje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována samostatným obvodem, odděleným speciálním odporem. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje vhodnou posloupnost činnosti jednotlivých ochranných stupňů.
Nízká kapacita obvodu (5pF) má minimální vliv na přenos signálů od 0 do 100 MHz, což je pro komplexní signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HDO-1F-PRO lze použít v jednokanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HDO-1F-PRO lze použít v jednokanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Příklad základní ochrany HD kamery a přijímacího zařízení pomocí dvou chráničů HDO-1F-PRO
Příklad zvýšené ochrany HD kamery pomocí ochrany HDO-1F-PRO a HDO-1F-EXT
Technické specifikace: | |
Impedance | 75 Ohmů |
Vstupní konektor (Line) | Zásuvka BNC |
Výstupní konektor (zařízení) | Kabel spánské s konektorem BNC |
Frekvenční odezva | 100 MHz |
Tlumení | 0,3 dB |
Přepěťová ochrana | 3 - Spark-gap, Gas-protector, Transil |
Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
Ochrana mezi linkami | Ochranný můstek: 6V, 100A@ 8/20uS |
Maximální úroveň přepětí | 4kV |
Kapacita ochranného obvodu | 5pF |
Provozní teplota | -40˚C až +60˚C |
Rozměry | 86 mm x 24 mm x 31 mm (bez kabelu) |
Doplňkové parametry
Kategorie: | Svodiče přepětí, chrániče |
---|---|
Hmotnost: | 0.3 kg |
