Přepěťová ochrana pro koaxiální a kroucenou dvojlinku řady EXT EWIMAR LHD-16R-EXT
Kód: 16403
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu

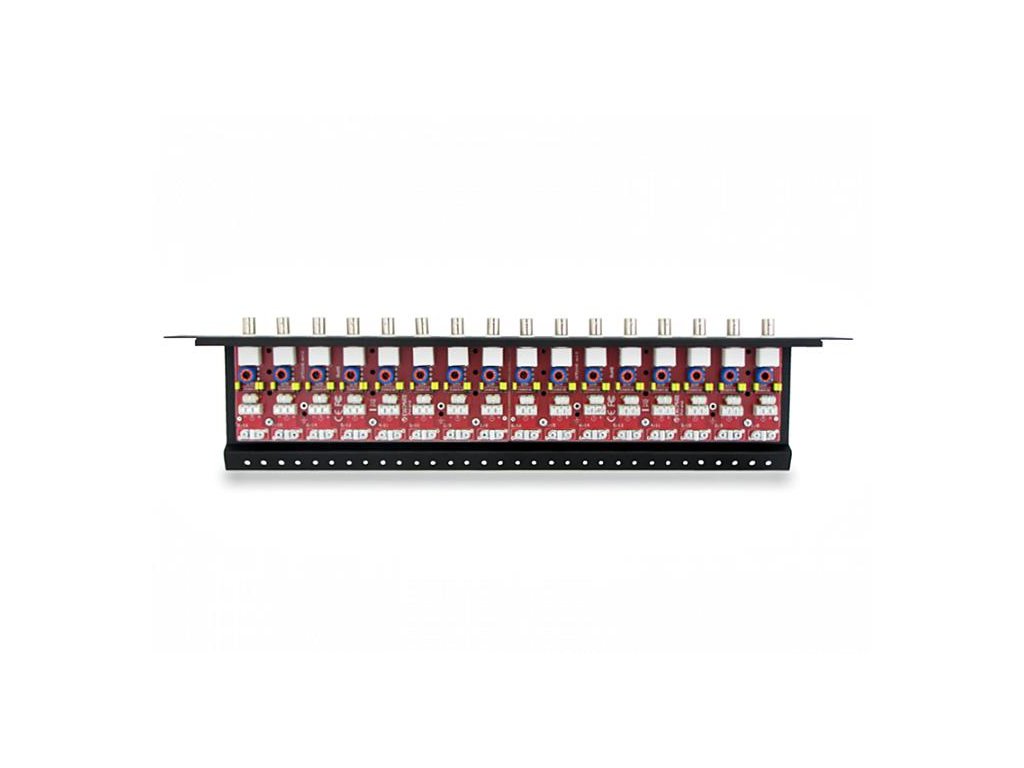

LHD-16R-EXT je 16kanálový multifunkční připojovací panel montovaný do stojanu. Panel je určen k uspořádání kabelů a jejich stabilnímu připojení, je také plnou ochranou zařízení CCTV. Je určen pro systémy využívající signály AHD, HD-CVI, HD-TVI a Turbo HD.
Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro UTP nebo pro koaxiální kabel. Nastavení zařízení se provádí vhodným nastavením propojek v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
V bezpečnostní sériiExtrémní nejnovější řešení v oblasti superrychléhoautomatické pojistky vyrobené pomocí technologieMOSFET.Při běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-16R-EXT lze použít v 16kanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT nebo HDT-1F-EXT. Zařízení lze také kombinovat s ochranami řady PRO. Pro zajištění plné ochrany se doporučuje použít ochrany na obou koncích signálového kabelu s jejich uzemněním. To zajišťuje rychlejší reakci chrániče a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro UTP nebo pro koaxiální kabel. Nastavení zařízení se provádí vhodným nastavením propojek v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
V bezpečnostní sériiExtrémní nejnovější řešení v oblasti superrychléhoautomatické pojistky vyrobené pomocí technologieMOSFET.Při běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
Používá 3 stupně ochrany, které působí ve správném pořadí při úderu blesku nebo jiných zdrojích přepětí vysoké i nízké úrovně.Během jmenovitého provozu zařízení nejsou obvody pro přenos signálu galvanicky spojeny tím se eliminuje vliv škodlivých zemních smyček a rušení signálu HD. Ochrana funguje tak, že odpojí
(izolace) obvodu pomocí rychlé pojistkyMOSFETa následně přivádí elektrický náboj do svých obvodů již v počáteční fázi vzniku, což zpožďuje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována ionizačními prvky. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
(izolace) obvodu pomocí rychlé pojistkyMOSFETa následně přivádí elektrický náboj do svých obvodů již v počáteční fázi vzniku, což zpožďuje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována ionizačními prvky. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
Velkou výhodou ochrany je velmi nízká kapacita obvodu (2 ~ 3pF), takže ochrana má minimální vliv na přenos signálů od 0 ~ 100 MHz, což je pro složité signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-16R-EXT lze použít v 16kanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT nebo HDT-1F-EXT. Zařízení lze také kombinovat s ochranami řady PRO. Pro zajištění plné ochrany se doporučuje použít ochrany na obou koncích signálového kabelu s jejich uzemněním. To zajišťuje rychlejší reakci chrániče a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Příklad použití panelu LHD pro základní ochranu přijímacího zařízení a kamer pomocí zařízení HDT-1F-EXT, HDT-1F-PRO a HDO-1F-EXT.
| Technické specifikace: | |
| Počet videokanálů | 16 |
| Bydlení | Panel RACK |
| Impedance | 75 Ohmů |
| Vstupní kabel | Koncentrické/UTP |
| Výstupní konektor (zařízení) | Zásuvka BNC |
| Frekvenční odezva | 100 MHz |
| Tlumení | 0,2 dB |
| Přepěťová ochrana | 3 - Jiskřiště, Ochranný kryt plynu, Transil,Pojistka MOSFET |
| Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek: 6V, 15A@ 8/20uS |
| Maximální úroveň přepětí | 4kV |
| Kapacita ochranného obvodu | Ne více než 4pF |
| Provozní teplota | -40C ~ +60C |
| Rozměry | 1U 19'' RACK |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
