Přepěťová ochrana pro koaxiální a kroucenou dvojlinku řady PRO EWIMAR LHD-16R-PRO
Kód: 16396
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu

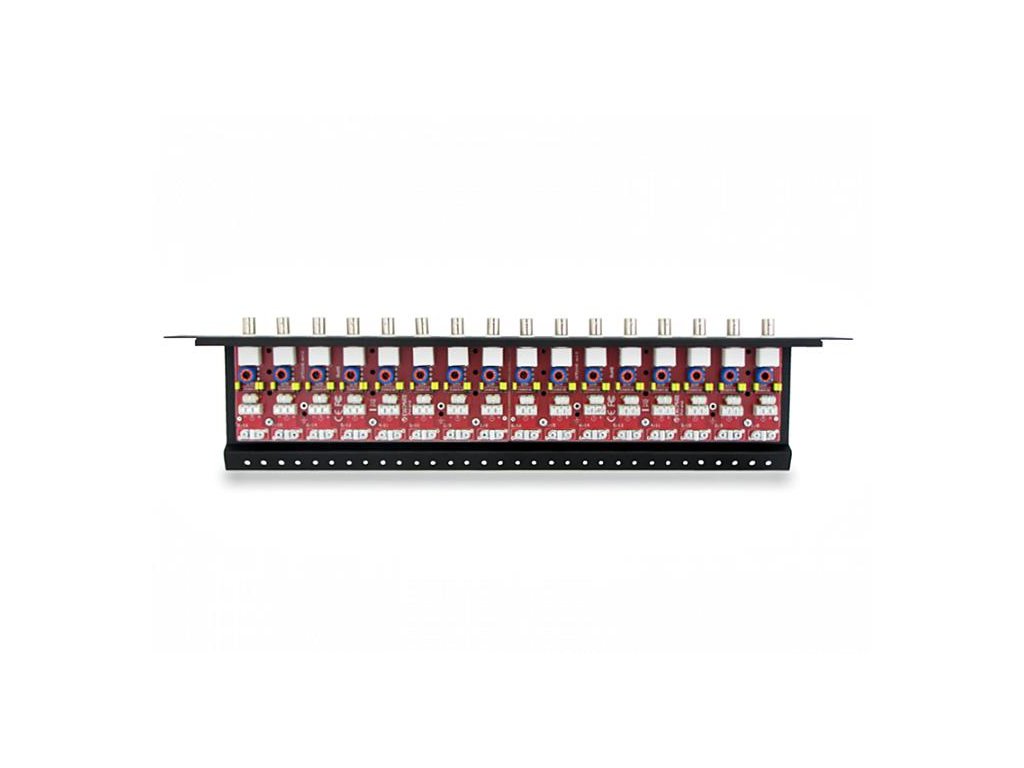

LHD-16R-PRO je 16kanálový multifunkční panel určený pro montáž do stojanu. Panel kombinuje funkce objednávání, stabilizace připojení kabelů, poskytuje vysokou ochranu pro koaxiální kabel 75 Ohm, určený pro zařízení CCTV s vysokým rozlišením, používající signály ve standardech AHD, HD-CVI, HD-TVI a Turbo HD.
Každý kanál může být samostatně určen pro UTP nebo koaxiální kabel. Volba se provádí vhodným nastavením propojek v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
Používá 3 stupně ochrany, které působí ve správném pořadí při blesku nebo jiných zdrojích přepětí jak vysokých, tak nízkých úrovní. Při běžném provozu není ochrana galvanicky spojena se zemí, takže nezpůsobuje škodlivé zemní smyčky ani rušení signálu HD.Fungování ochrany je založeno na přivedení elektrického náboje do jejích obvodů již v počáteční fázi vzniku přepětí, což oddaluje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů i sekundární přepětí jsou eliminována samostatným obvodem, odděleným speciálním odporem. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje vhodnou posloupnost činnosti jednotlivých ochranných stupňů.
Každý kanál může být samostatně určen pro UTP nebo koaxiální kabel. Volba se provádí vhodným nastavením propojek v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
Používá 3 stupně ochrany, které působí ve správném pořadí při blesku nebo jiných zdrojích přepětí jak vysokých, tak nízkých úrovní. Při běžném provozu není ochrana galvanicky spojena se zemí, takže nezpůsobuje škodlivé zemní smyčky ani rušení signálu HD.Fungování ochrany je založeno na přivedení elektrického náboje do jejích obvodů již v počáteční fázi vzniku přepětí, což oddaluje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů i sekundární přepětí jsou eliminována samostatným obvodem, odděleným speciálním odporem. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje vhodnou posloupnost činnosti jednotlivých ochranných stupňů.
Nízká kapacita obvodu (7 ~ 9pF) má minimální vliv na přenos signálů v rozsahu 0 ~ 100 MHz, což je pro komplexní signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-16R-PRO lze použít v 16kanálových aplikacích ve spojení s chráničem řady EXTREME HDO-1F-EXT. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu spolu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-16R-PRO lze použít v 16kanálových aplikacích ve spojení s chráničem řady EXTREME HDO-1F-EXT. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu spolu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Příklad použití panelu LHD pro základní ochranu přijímacího zařízení a kamer pomocí zařízení HDT-1F-PRO a HDO-1F-PRO.
| Technické specifikace: | |
| Počet videokanálů | 16 |
| Bydlení | Panel RACK |
| Impedance | 75 Ohmů |
| Vstupní kabel | Koncentrické/UTP |
| Výstupní konektor | Zásuvka BNC |
| Frekvenční odezva | 100 MHz |
| Tlumení | 0,4 dB |
| Přepěťová ochrana | 3 - Spark-gap, Gas-protector, Transil |
| Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek: 6V, 100A@ 8/20uS |
| Maximální úroveň přepětí | 4kV |
| Kapacita ochranného obvodu | 7~9pF |
| Provozní teplota | -40C~ +60C |
| Rozměry | 1U RACK 19'' (42x482x115)mm |
