Detailní popis produktu

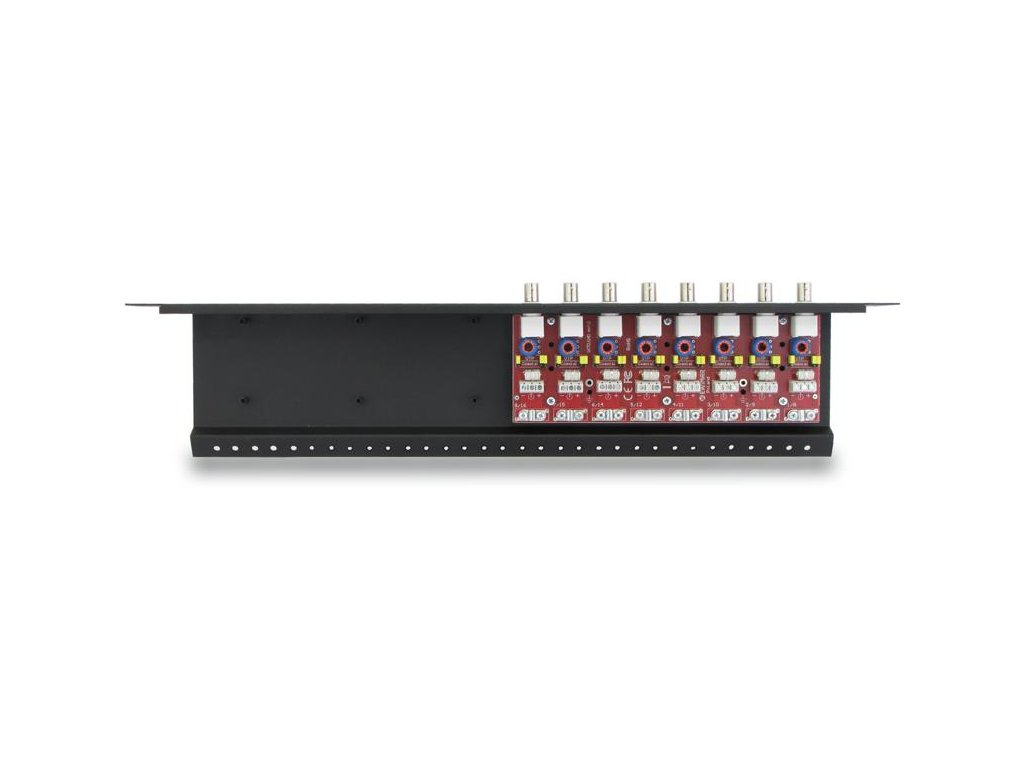

LHD-8R-EXT je připojovací panel pro montáž do racku s 8 kanály. Panel kombinuje funkce ochrany, objednávání a stabilizace připojení v systémech CCTV s vysokým rozvodem. Panel je určen pro zařízení pracující ve standardech AHD, HD-CVI, HD-TVI a Turbo HD.
Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro UTP nebo koaxiální kabel. Nastavení zařízení se provádí vhodným nastavením jumperů v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
V bezpečnostní sériiExtrémní nejnovější řešení v oblasti superrychléhoautomatické pojistky vyrobené pomocí technologieMOSFETPři běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
Velkou výhodou patch panelu je velmi nízká kapacita obvodu (2 ~ 4pF), takže ochrana má minimální vliv na přenos signálů od 0 ~ 100 MHz, což je pro složité signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-8R-EXT lze použít v 8kanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT nebo HDT-1F-EXT. Zařízení lze také kombinovat s ochranami řady PRO. Pro zajištění plné ochrany se doporučuje použít ochrany na obou koncích signálového kabelu a uzemnit je. To zajišťuje rychlejší reakci chrániče a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro UTP nebo koaxiální kabel. Nastavení zařízení se provádí vhodným nastavením jumperů v poloze "Coaxial" nebo "UTP". Je to vynikající řešení pro instalace, kde se používají různé typy kabelů v různém množství.
V bezpečnostní sériiExtrémní nejnovější řešení v oblasti superrychléhoautomatické pojistky vyrobené pomocí technologieMOSFETPři běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
Řada Extreme používá nejvyšší třístupňovou ochranu, která působí ve správném pořadí při blesku nebo jiných zdrojích přepětí jak vysokých, tak nízkých úrovníBěhem jmenovitého provozu zařízení nejsou obvody pro přenos signálu galvanicky spojeny tím se eliminuje vliv škodlivých zemních smyček a rušení signálu HD. Ochrana funguje tak, že odpojí (izoluje) obvod pomocí rychlé pojistkyMOSFETa následně přivádí elektrický náboj do svých obvodů již v počáteční fázi vzniku, což zpožďuje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována ionizačními prvky. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
Velkou výhodou patch panelu je velmi nízká kapacita obvodu (2 ~ 4pF), takže ochrana má minimální vliv na přenos signálů od 0 ~ 100 MHz, což je pro složité signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
LHD-8R-EXT lze použít v 8kanálových aplikacích v kombinaci s ochranou řady EXTREME HDO-1F-EXT nebo HDT-1F-EXT. Zařízení lze také kombinovat s ochranami řady PRO. Pro zajištění plné ochrany se doporučuje použít ochrany na obou koncích signálového kabelu a uzemnit je. To zajišťuje rychlejší reakci chrániče a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Je určen pro montáž do 19palcových rackových systémů, do závěsných nebo volně stojících skříní. Lze jej instalovat na přední lištu stojanu a po zakoupení dalších úchytů také na zadní lišty volně stojících skříní.
Příklad použití panelu LHD pro základní ochranu přijímacího zařízení a kamer pomocí zařízení HDO-1F-EXT, HDT-1F-PRO a HDO-1F-EXT.
| Technické specifikace: | |
| Počet videokanálů | 8 |
| Bydlení | Panel RACK |
| Impedance | 75 Ohmů |
| Vstupní kabel | Koncentrické/UTP |
| Výstupní konektor (zařízení) | Zásuvka BNC |
| Frekvenční odezva | 100 MHz |
| Tlumení | 0,2 dB |
| Přepěťová ochrana | 3 - Jiskřiště, Ochranný kryt plynu, Transil,Pojistka MOSFET |
| Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek: 6V, 15A@ 8/20uS |
| Maximální úroveň přepětí | 4kV |
| Kapacita ochranného obvodu | Ne více než 2~4pF |
| Provozní teplota | -40˚C až +60˚C |
| Rozměry | 1U 19'' RACK (42 mm x 482 mm x 115 mm) |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
