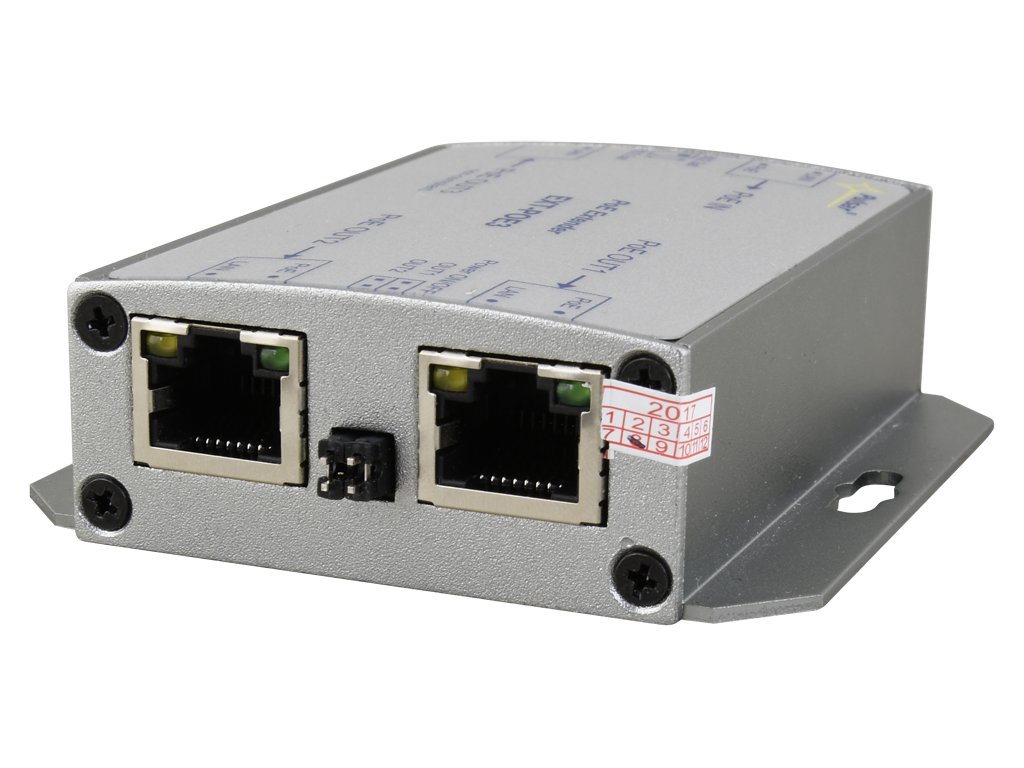

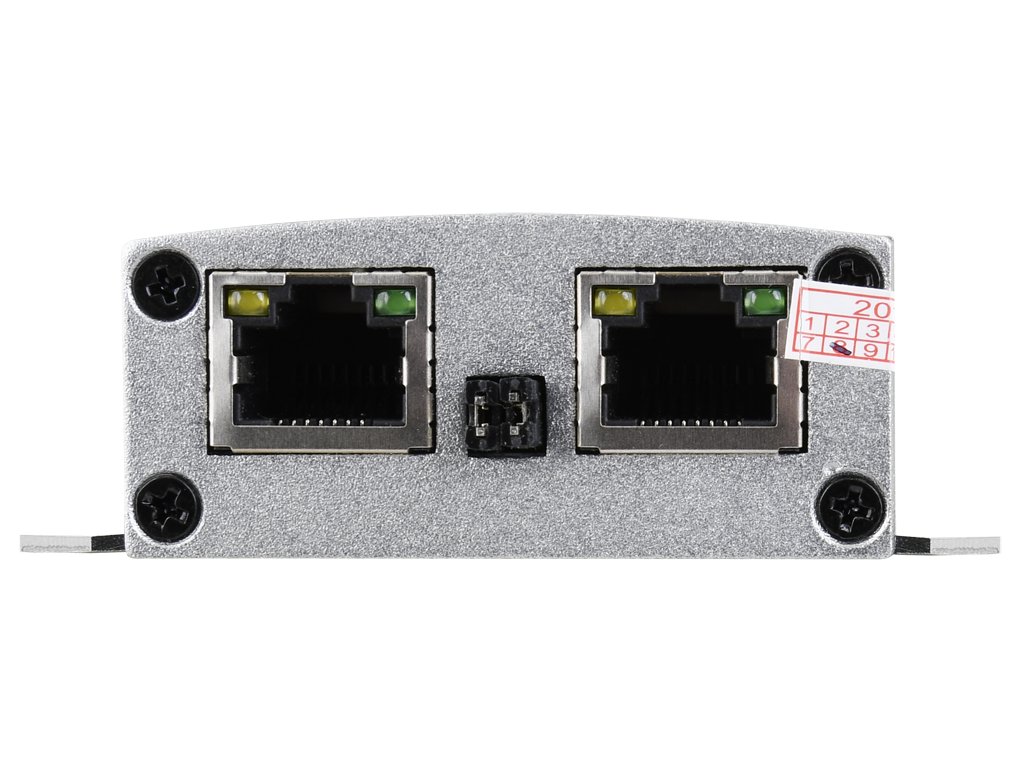

PULSAR EXT-POE3 POE EXTENDER PRO 3 IP KAMERY

PULSAR EXT-POE3 POE EXTENDER PRO 3 IP KAMERY

Klíčové vlastnosti

• Použití: Rozšiřuje datový a napájecí dosah sítě Ethernet o dalších 100 m. Umožňuje připojení tří IP kamer PoE pomocí jednoho kabelu.
• Vstup PoE: PoE IN - kompatibilní s IEEE802.3af/at
• Výstupy PoE:
• PoE OUT1 / PoE OUT2 - kompatibilní s IEEE802.3af/at
• PoE OUT3 - není kompatibilní s IEEE802.3af
• Výstupní proud PoE: 0,6A/port - OUT1/2; 0,3A/port - OUT3 (Ʃ0,6A max.)
• Ochrana: OLP, SCP*
• Rozměry: D=81 Š=77 V=26 [+/- 2 mm]
• Montáž: montážní šrouby
• Záruka: 2 roky
• Poznámky:
• navrženo pro práci v sítích 10Mbit/s a 100Mbit/s

Účel

Extender EXT-POE3 je zařízení určené k prodloužení přenosové vzdálenosti napájení PoE a dat Ethernetu prostřednictvím krouceného páru UTP cat. 5/5e o dalších 100 m. Extender je napájen z přepínače PoE nebo jiného zařízení kompatibilního s PoE (vstup PoE IN). Výstupní napětí a data jsou k dispozici na výstupech PoE OUT1, PoE OUT2, PoE OUT3, ke kterým by měly být připojeny kamery nebo jiná IP zařízení využívající napájení PoE. Maximální zatěžovací proud je 0,6A (viz Tab.1). Pro přenos energie na portech PoE OUT1,PoE OUT2, PoE OUT3 se používají páry 4/5 (+) 7/8(-), které se podle standardu Ethernet nepoužívají pro přenos dat (pro přenos dat se používají páry 1/2 a 3/6).

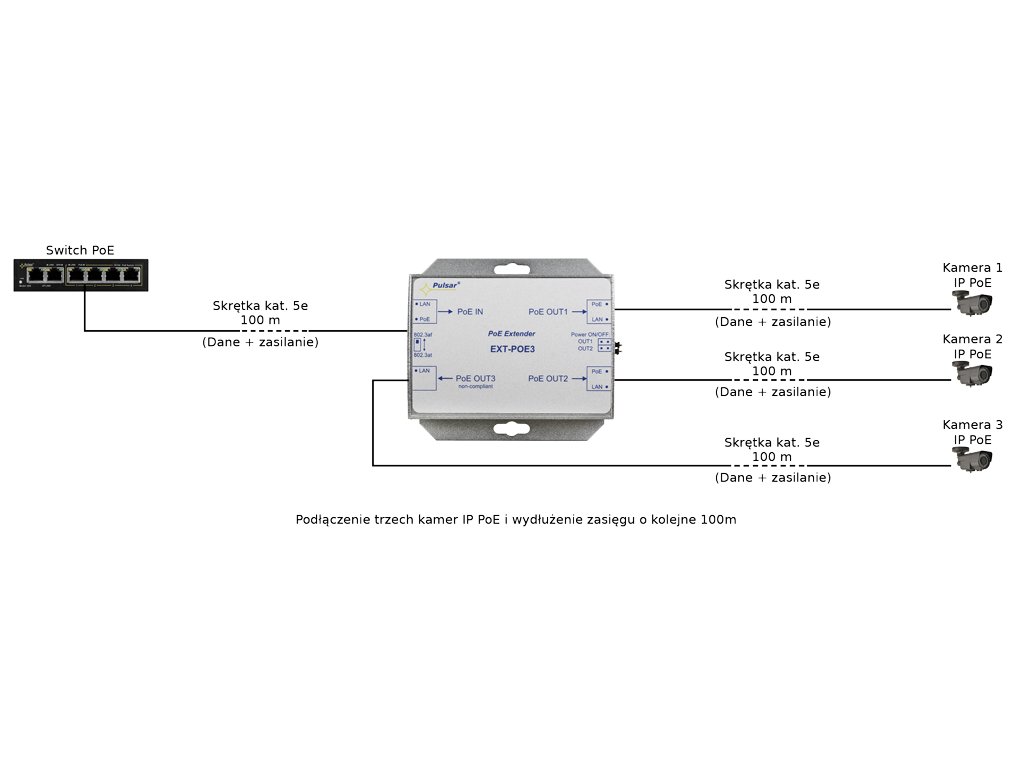

Schéma zapojení

Technické specifikace

• Extender : EXT-POE3
• Napájení : V souladu s 802.3af/at (44÷57VDC)
• Proudová spotřeba systémů modulů : <30mA
• Výkon modulu : max. 30 W.
• Výstupní napětí : Kompatibilní s napájecím napětím
• Výstupní proud : 0,6A PoE port OUT1/2, 0,3A PoE port OUT3 (Σ=0,6A max.)
• Vstupní výkonové páry : PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
• Výstupní výkonové páry : PoE OUT1/2 4/5 (+) 7/8 (-)
• Ochrana proti přetížení : OLP
• Ochrana proti zkratu : SCP
• PoE OUT1/2 : 105 % ÷ 150 % jmenovitého výstupního proudu, automatický návrat
• PoE OUT3 : PTC 0,5 A, polymerová pojistka
• Optická signalizace provozu : LED dioda LAN (žlutá) - stav připojení k síti LAN
• LED DIODA: PoE (zelená) - přítomnost napětí na napájecím vstupu/výstupu
• Pracovní podmínky třída prostředí II, -10ºC÷40ºC
• Rozměry (DxŠxV) : 81 x 77 x 26 [+/- 2 mm]
• Montáž : Montážní šrouby x2 (otvory Ø 6 mm)
• Konektory : vstup/výstup. PoE RJ45 8P8C
• Hmotnost netto/brutto 0,11 kg / 0,15 kg
• Skladovací teplota : -20ºC...+60ºC
• Prohlášení CE, záruka : RoHS, 2 roky od data výroby v1.0/I

Funkce

• Rozsah vstupního napětí 44-57 VDC
• Napájení z přepínače PoE
• PoE IN kompatibilní s IEEE802.3af/at
• Výstupy PoE OUT1/2 v souladu se standardem IEEE802.3af/at s možností volby přepínače)
• Výstup PoE OUT3 - pasivní
• Rozšiřuje datový a napájecí dosah sítě Ethernet o dalších 100 m
• Navrženo pro práci v sítích 10/100 Mb/s
• Vypnutí napájení na portech PoE OUT1/2
• Optická signalizace provozního stavu
• Zabezpečení
• přepětí (vstup PoE)
• přetížení OLP
• ochrana proti zkratu SCP
• Záruka - 2 roky
