Účel

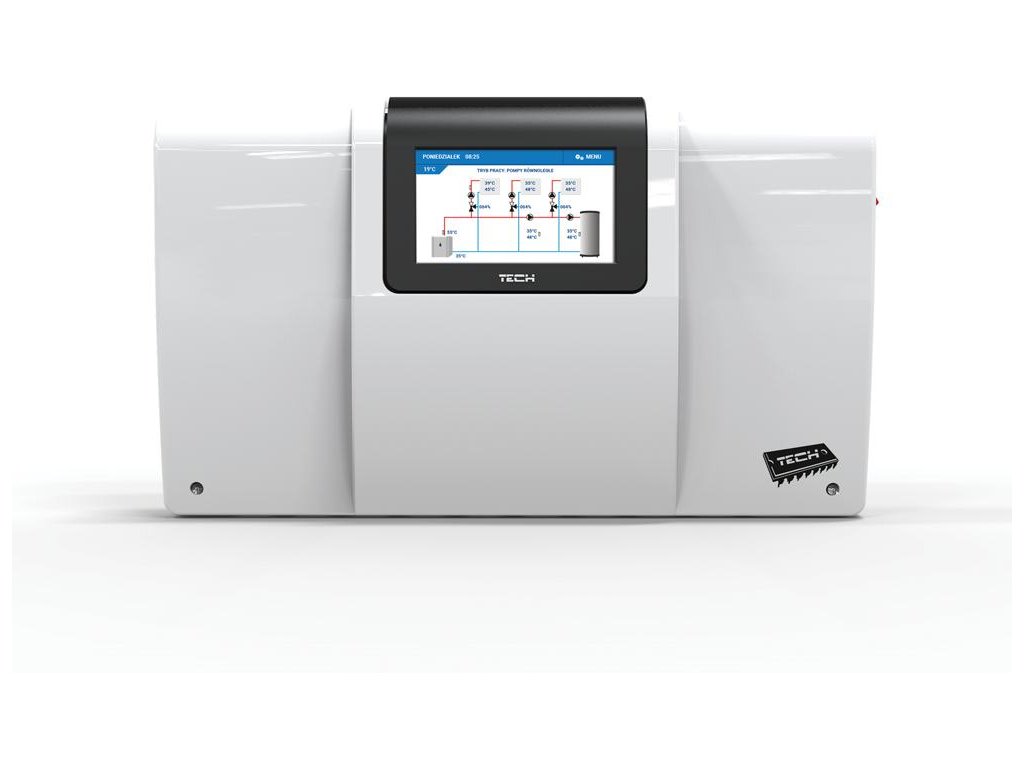

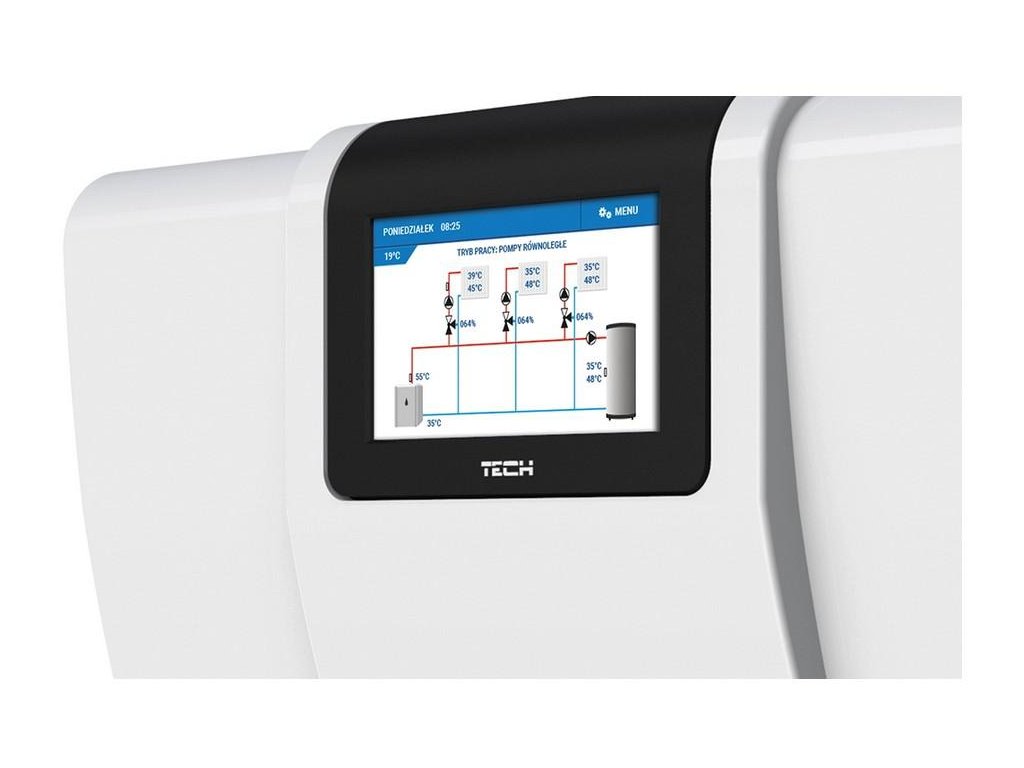

Regulátor i-3 Plus je multifunkční zařízení určené k ovládání systémů ústředního vytápění.

Princip regulátoru systému je založen na míchání přitékající teplé vody s vodou, která se vrací z topného okruhu, aby bylo možné nastavit požadovanou teplotu a udržovat ji stále na konstantní úrovni.

Čerpadlo připojené k okruhu každého ventilu pomáhá rozvádět vodu v systému. Čerpadlo by mělo být instalováno za směšovacím ventilem, zatímco teplotní čidlo by mělo být umístěno za ventilem a za čerpadlem, aby bylo možné co nejpřesněji kontrolovat výstupní teplotu ventilu.

Funkce prováděné řídicí jednotkou

• plynulá regulace tří směšovacích ventilů
• možnost ovládat parametry topného zařízení díky komunikaci OpenTherm (kompatibilita až do verze 4.0)
• ovládání čerpadla TUV
• provoz solárního systému
• řízení solárního čerpadla signálem PWM
• ochrana proti zpětné teplotě
• počasí a týdenní kontrola
• dva výstupy 0-10V
• dva konfigurovatelné beznapěťové výstupy
• dva konfigurovatelné napěťové výstupy
• řízení kaskády 4 kotlů (dvoustavové signály)
• spolupráce se třemi dvoustavovými pokojovými regulátory
• spolupráce se třemi pokojovými ovladači s komunikací RI-1
• spolupráce s pokojovými řídicími jednotkami s komunikací RS
• možnost připojení modulu ST-505 nebo WIFI RS - Správa přes eModul
• možnost ovládání dalších dvou ventilů pomocí dalších modulů i-1m nebo i-1
• možnost aktualizace softwaru přes port USB

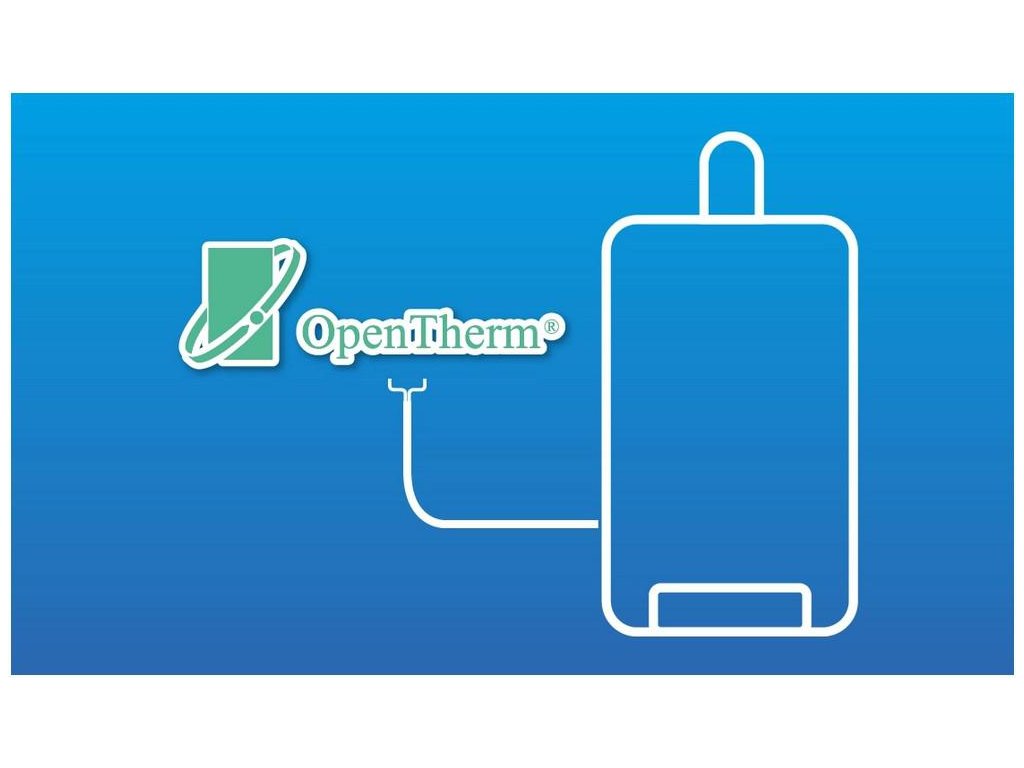

OpenTherm

Řídicí jednotkai-3 PLUS je vybaven komunikačním rozhranímOpenTherm. Prostřednictvím této komunikace může regulátor měnit nastavenou teplotu topného zařízení, měnit teplotu TUV, odečítat aktuální provozní parametry nebo signalizovat alarmy.

Řídicí jednotka pracuje ve standardním režimuOpenTherm+ ver. 4.0.
