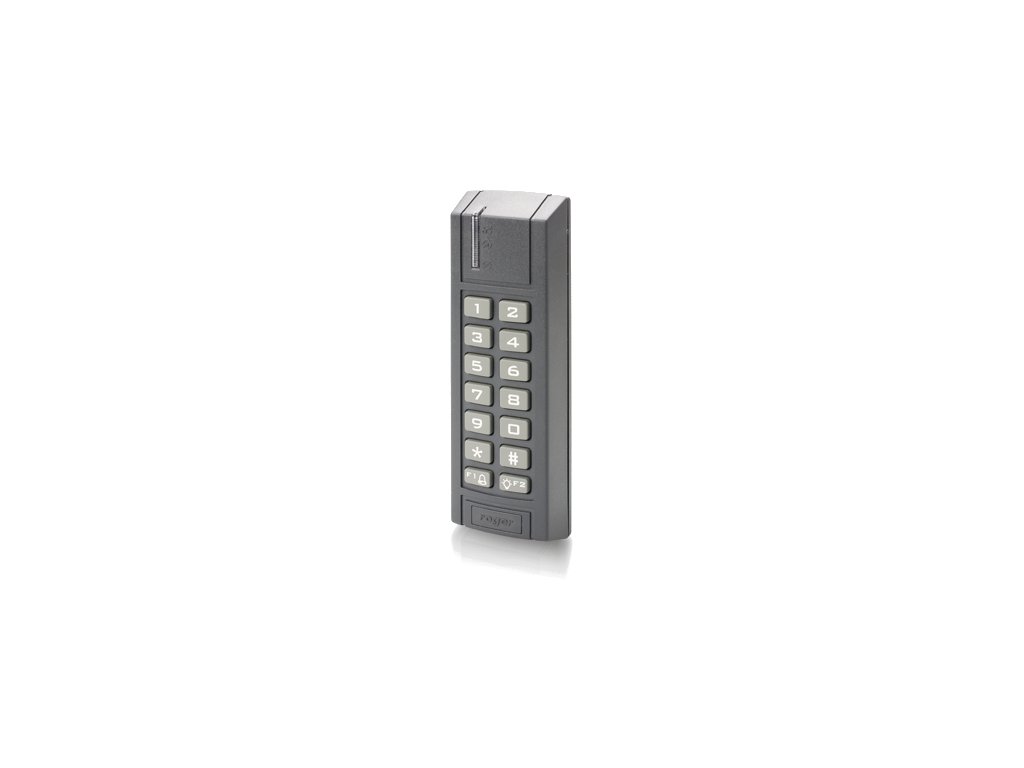

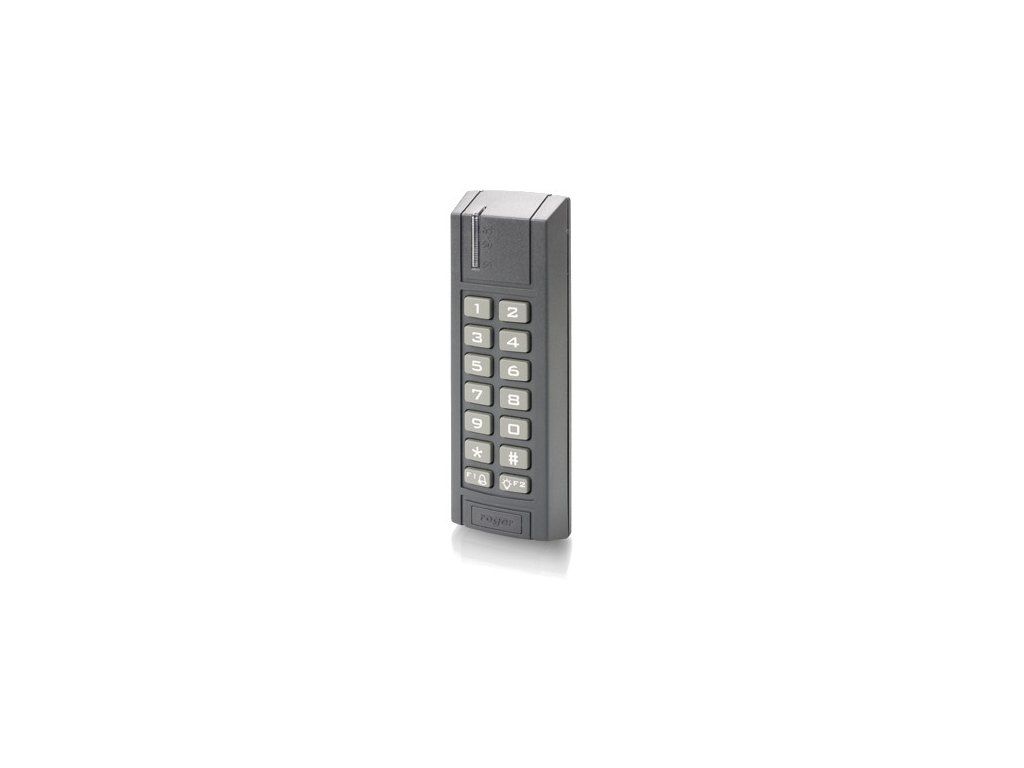

ROGER MCT12E-IO bezkontaktní čtečka

ROGER PROXIMITY READER
MCT12E-IO

Klíčové vlastnosti

• Identifikace pomocí karty a kódu
• Čtení karet ze vzdálenosti až 7 cm
• 125kHz provoz
• Provoz ve vnitřních i venkovních podmínkách
• Dvě funkční klávesy
• Reléový výstup

Účel

Čtečka je určena pro použití v systému RACS 5 s řídicími jednotkami MC16

Účel

Čtečky řady MCT12E jsou přístupové terminály určené pro práci v systému kontroly přístupu RACS 5. Čtečky fungují jako podřízené zařízení k přístupovému řadiči a nemohou samostatně dohlížet na vstup. Terminály MCT12E umožňují čtení sériového čísla (CSN) bezkontaktních karet EM 125 kHz. Čtečky jsou vybaveny sadou vstupních a výstupních linek, což ve většině případů umožňuje kompletní pokrytí dveří bez nutnosti používat vstupy a výstupy umístěné na přístupové řídicí jednotce nebo rozšiřujícím modulu. MCT12E poskytuje tři vstupní linky NO/NC, dva tranzistorové výstupy a jeden reléový výstup. Každý z výstupů lze v klidovém stavu vypnout (tzv. normální polarita) nebo zapnout (tzv. reverzní polarita). Komunikace s řídicí jednotkou probíhá prostřednictvím upraveného standardu RS485, který umožňuje vytvářet hvězdicové a stromové struktury zapojení. Komunikační sběrnice, ke které je čtečka připojena, může být dlouhá až 1200 m a lze ji vytvořit pomocí libovolného typu signálního kabelu. Relativně malá šířka krytu čtečky umožňuje její montáž na rám dveří nebo na konstrukční profily dveří.

Technické specifikace

• Čtení bezkontaktních karet : EM 125 kHz
• Rozsah čtení : do 7 cm
• Komunikační rozhraní : RS485
• Indikátory LED : 3x
• Vstupy NO/NC : 3x
• Reléový výstup : 1.5A/30V
• Tranzistorové výstupy : 2x 1A/15V
• Definice klidové polarizace výstupního vedení : Ano
• Signalizační reproduktor s nastavitelnou úrovní zvuku : Ano
• Klávesnice s nastavitelnou úrovní podsvícení : Ano
• Funkční klávesy : 2x
• Detekce otevření krytu a odpojení od země : Ano
• Napájení : 12VDC
• Konfigurace na nízké úrovni přes RS485 (RogerVDM) : Ano
• Aktualizace firmwaru přes RS485 (RogerISP) : Ano
• Venkovní provoz : Ano
• Rozměry (V x Š x H) : Standardní základna; 152,5 X 46 X 23 mm, vysoká základna; 152,5 X 46 X 35 mm
• Mark : CE
