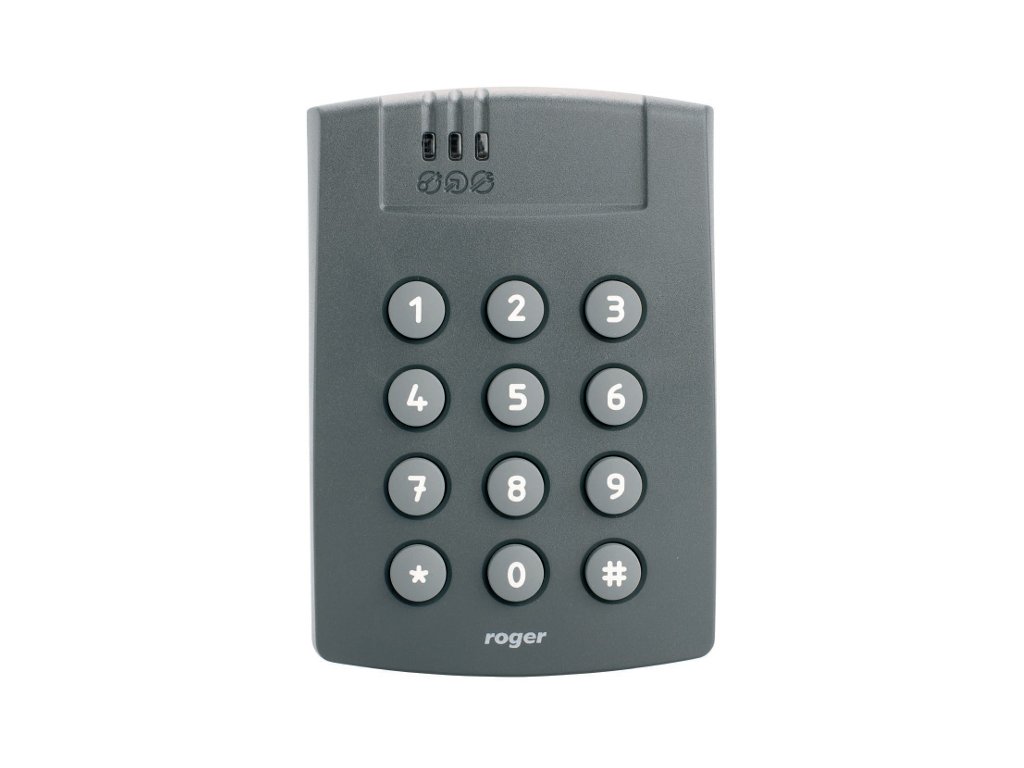

ROGER MCT64E-IO Bezkontaktní čtečka

BEZKONTAKTNÍ ČTEČKA
ROGER MCT64E-IO

Klíčové vlastnosti:

• Identifikace pomocí karty a kódu
• Čtení karet ze vzdálenosti až 7 cm
• Tři indikátory LED
• 125kHz provoz
• Provoz ve vnitřních i venkovních podmínkách
• Vestavěný reléový výstup

Účel:

Čtečka je určena pro použití v systému RACS 5 s řídicími jednotkami MC16

Popis:

Čtečky řady MCT64E jsou přístupové terminály určené pro práci v systému kontroly přístupu RACS 5. Čtečky fungují jako podřízené zařízení k přístupovému řadiči a nemohou samostatně dohlížet na vstup. Terminály MCT64E umožňují čtení sériového čísla (CSN) bezkontaktních karet EM 125 kHz. Čtečky jsou vybaveny sadou vstupních a výstupních linek, což ve většině případů umožňuje kompletní pokrytí vstupu bez nutnosti používat vstupy a výstupy umístěné na přístupové řídicí jednotce nebo rozšiřujícím modulu. MCT64E poskytuje tři vstupní linky NO/NC, dva tranzistorové výstupy a jeden reléový výstup. Každý z výstupů lze v klidovém stavu vypnout (tzv. normální polarita) nebo zapnout (tzv. reverzní polarita). Komunikace s řídicí jednotkou probíhá prostřednictvím upraveného standardu RS485, který umožňuje vytvářet hvězdicové a stromové struktury zapojení. Komunikační sběrnice, ke které je čtečka připojena, může být dlouhá až 1200 m a lze ji vytvořit pomocí libovolného typu signálního kabelu. Šířka krytu čtečky umožňuje její přímou montáž na 60mm rozvodnou krabici.

Charakteristika:

• Čtení bezkontaktních karet EM 125 kHz
• Rozsah čtení až 7 cm
• Komunikační rozhraní RS485
• Tři indikátory LED
• Tři vstupy
• Reléový výstup 1,5 A/30 V
• Dva tranzistorové výstupy 1A/15V
• Definice klidové polarizace výstupního vedení
• Signalizační reproduktor s nastavitelnou úrovní zvuku
• Klávesnice s nastavitelnou úrovní podsvícení
• Detekce otevření krytu a odpojení od země
• Napájení 12VDC
• Konfigurace na nízké úrovni přes RS485 (RogerVDM)
• Aktualizace firmwaru přes RS485 (RogerISP)
• Venkovní provoz
• Rozměry (v x š x h): 115 X 80 X 35 mm

Technické údaje:

• N : 10-15 VDC Spotřeba proudu (průměrná) ~50 mA
• W tři (IN1..IN3) binární vstupní linky NO/NC interně předimenzované na plusový zdroj přes 15kΩ rezistor, práh spínání cca 3,5V
• W : Reléový výstup (REL1) s jednoduchými kontakty NO/NC, zatížitelnost 30 V/1,5 A DC/AC
• W dva tranzistorové výstupy (IO1, IO2) typu otevřený kolektor, max. zatížení 15VDC/1A
• Z : do 7 cm
• O (TAMPER) Izolovaný NO/NC kontakt, 50mA/24V, kontakty sepnuté při zavřeném krytu
• K : EM 125 kHz Unique, kompatibilní s EM4100/4102
• O až 1200 m mezi řídicí jednotkou a čtečkou pomocí kabelu
• S : IP65
• K (podle EN 50133-1) Třída IV, venkovní všeobecné,
• T : -25°C- +60°C,
• W : 10 až 95 % (bez kondenzace)
• W : 115 X 80 X 35 mm
